8511平米物流中心冷库电气平面图纸

附件详情

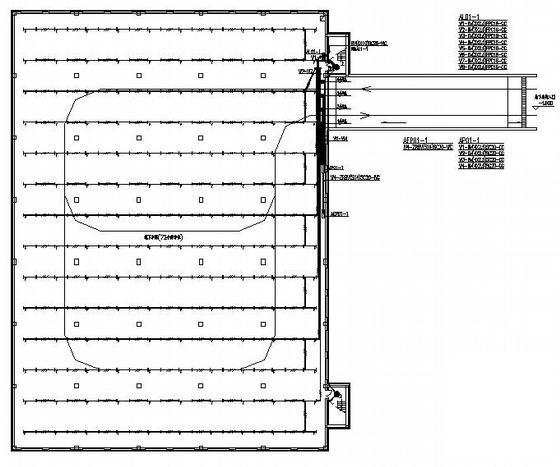

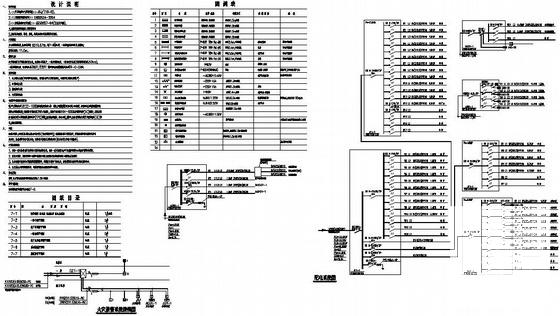

某物流中心冷库电气平面图，该资料包含电气说明，配电系统图，地下车库、机房和一层照明平面布置图， 防雷接地 平面图，一层干线和机房层干线平面图等共7张图纸。

项目概要:该项目属恒温库,总建筑面积: 8510.67m. 地下一层为车库. 一层设有分类冷藏库,检测室;建筑总高度: 11.0m.
供电电源:该项目电源引自场区箱式变电站, 电源分三路进户, 一路为照明电源, 一路为动力电源(变压器容量为630kva),一路为消防电源, 电源电压为380V/220V. 低压配电系统接地型式采用TN-C-S方式.
设计范围:1. 电力配电系统(不含制冷设备配电, 该部分由甲方另委托设计, 该资料仅负责电源进户)2. 照明配电系统3. 接地防雷系统4. 火灾报警系统
