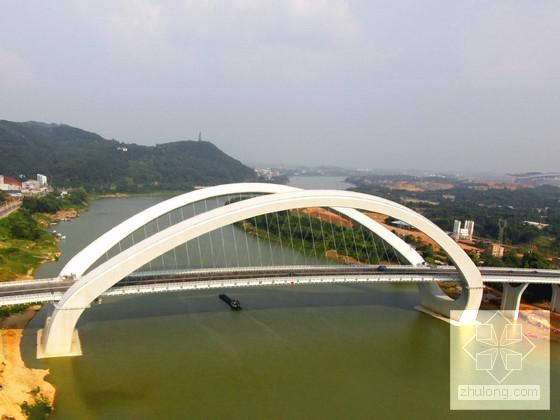

桥梁总长734.5m，两岸引道共长580.27m，设置双向六车道，桥面及路基宽度均为35m。混凝土拱肋采用等宽变高的单箱单室截面，拱肋宽度7.5m，拱肋高度由顶端的10.1m渐变至承台顶面的14.621m（东拱）或14.672m（西拱），拱箱高度按照2.5次抛物线变化。
【内容节选】
肋间平台采用支架法现浇施工。肋间平台现浇施工承力支架的立柱支撑采用Φ600mm×12mm钢管结构，使用64式军用梁作为肋间平台现浇支架梁平台，在军用梁上安装沿桥纵向分配工字梁作为模板支撑结构……拱肋钢筋利用拱肋施工劲性骨架进行钢筋的定位及固定。为保证钢筋安装的精确，钢筋安装前在拱肋劲性骨架外侧横向焊接Φ12mm钢筋，再在Φ12mm钢筋上按照拱肋……混凝土振捣采用插入式振捣器，振捣棒直径50mm。混凝土振捣间隔控制在30cm～40cm，行间相互错开。振捣棒应避免触碰钢筋、预应力及预埋件。每次振捣，振捣棒插入下层混凝土5～10cm，助长接合……

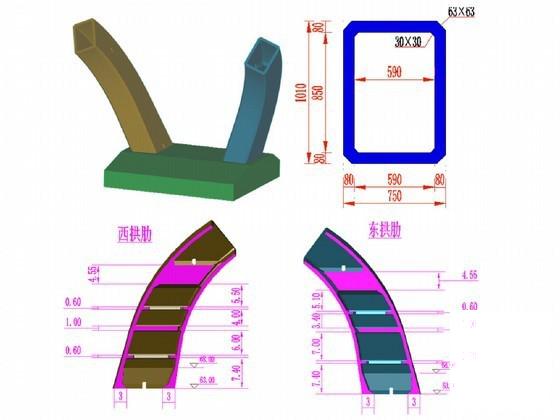

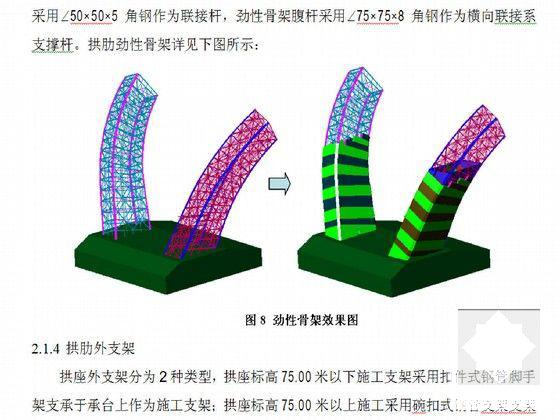

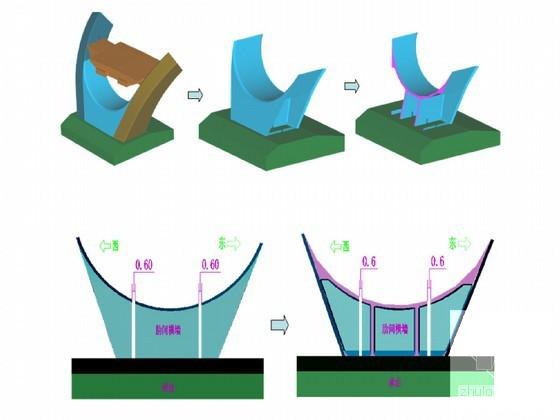

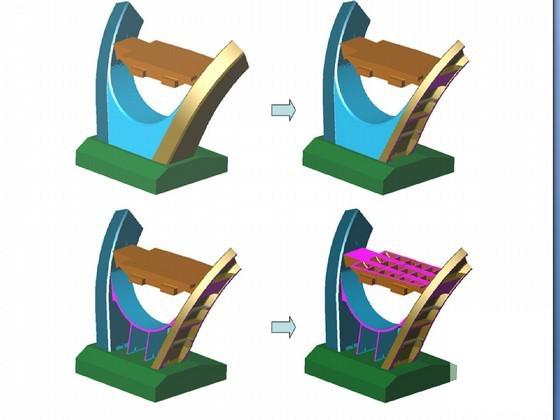

【附图表】主墩上部结构效果图、混凝土拱肋结构图、肋间横墙结构图、肋间平台结构图、拱肋施工分节段效果图、拱肋临时对拉索布置图、劲性骨架效果图、肋间横墙靠河心侧面图及靠岸侧侧面图、肋间平台施工分层图、劲性骨架加工步骤图、钢绞线在主桁架内的安装步骤图、钢筋加工允许偏差表、焊接网及焊接骨架的允许偏差表、钢筋绑扎允许偏差表、焊接允许偏差表、混凝土浇筑的允许偏差表、真空压浆 施工工艺 、预应力钢绞线安装允许偏差表、钢绞线下料长度表
……共计21页
