7层科技馆给排水CAD施工图纸.dwg

  • 设计说明:有
  • 建筑类别:文化
  • 建筑高度:多层建筑
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:水泵
  • 项目地址:江苏

附件详情

  • 给排水设计施工说明
  • 平面图
  • 喷淋平面图
  • 喷淋系统展开图
  • 消火栓系统展开图
  • 生活给水系统展开图
  • 排水系统展开图
  • 雨水系统展开图
  • 水泵房详图

附件详情

该资料为江苏某科技馆给排水施工图。地上7层,建筑类别为二类高层民用建筑,建筑高度36.9米。
设计内容:生活给水系统、饮水系统、消火栓给水系统、自动喷水灭火系统、灭火器的配置、排水系统。
近代年,共21张图。

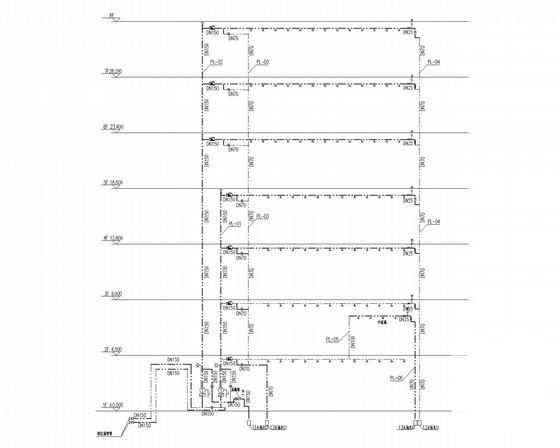

喷淋系统展开图

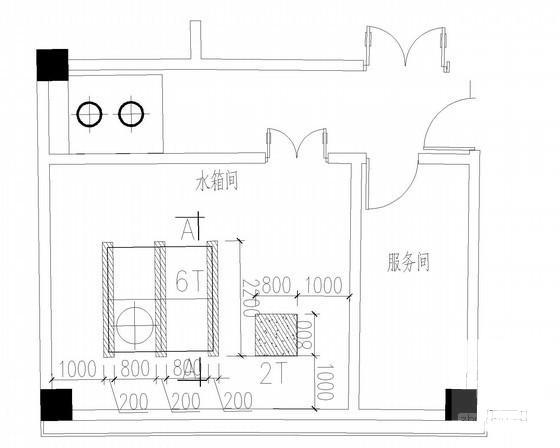

水泵房基础尺寸平面图.

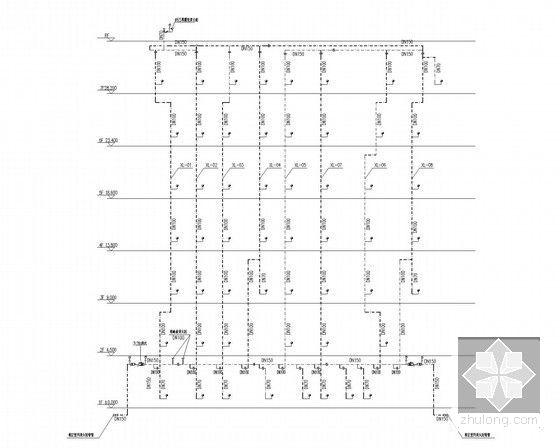

消火栓系统展开图

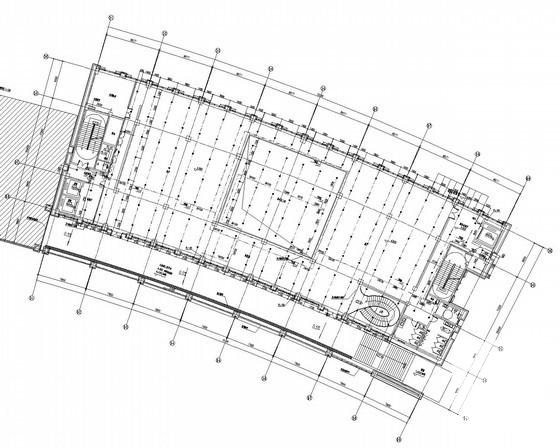

五层平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 7层科技馆给排水CAD施工图纸.dwg - 1
    第 1 张图
  • 7层科技馆给排水CAD施工图纸.dwg - 2
    第 2 张图
  • 7层科技馆给排水CAD施工图纸.dwg - 3
    第 3 张图
  • 7层科技馆给排水CAD施工图纸.dwg - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
