6层科技馆给排水CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公,其他
  • 建筑高度:多层建筑
  • 建筑结构形式:其他结构
  • 地上层数:6层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 地下室用途:设备用房,其它
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室内(L/S):15
  • 大样节点:水箱

附件详情

  • 施工说明
  • 目录
  • 底层给排水平面图
  • 地下室给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五层给排水平面图
  • 六层给排水平面图
  • 屋顶水箱配管平面图
  • 给水管系统图
  • 喷淋管系统图
  • 排水管系统图
  • 材料表
  • ……

附件详情

该项目是一科技馆项目,建筑层数为地上六层,地下一层;建筑高度为22.0米;
设计内容:生活给水系统、污水排放系统、雨水排放系统、消火栓给水系统、自动喷水灭火系统、及灭火器系统。
共计12张图纸;

地下层给排水平面图

给水系统原理图

喷淋管系统图

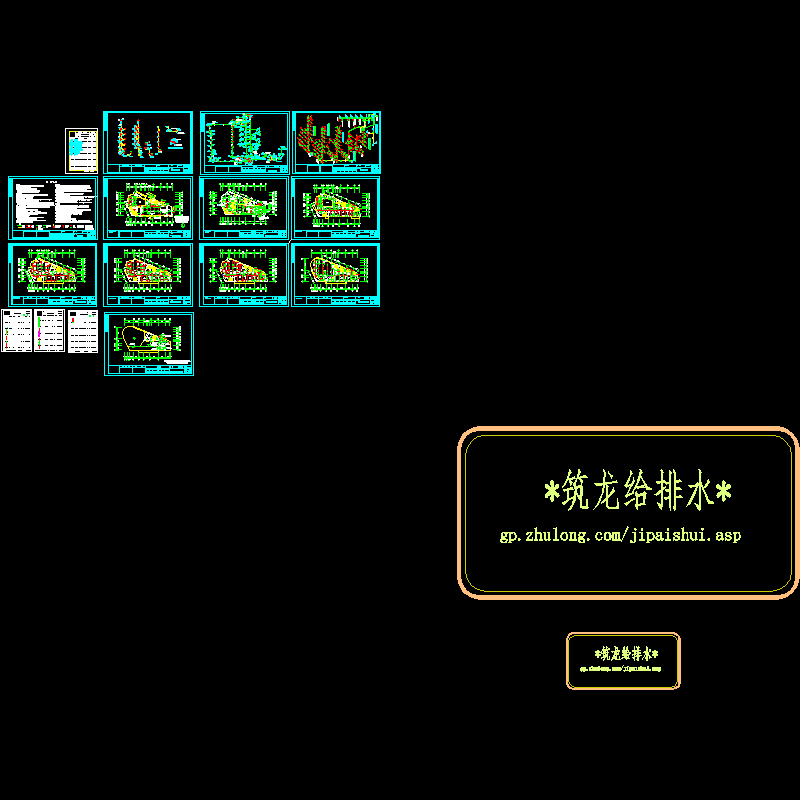

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
