天然气管道工程电气配电系统图纸.dwg

一、图纸说明

乌天然气管道压气站UCS 1 站项目,共一个配电室,监控内容:134台低压智能仪表,一套 PLC 。本项目要求实现遥控功能。本项目监控主机放置于发配电间内,安装于通讯机柜,监控备机安装于中央控制室,通过光缆连接,光缆采购及敷设由甲方提供。

1、 PLC 作用:采集火灾信号(24V有源信号 )、发电机甩负荷(干接点信号),判断需要断开的低压出线回路,将信息上传至监控系统,监控系统对响应的回路进行分闸操作。 (PLC的提供及编程等由 ABB 完成)

2、开关量包括:开关状态、故障状态、手自动切换开关状态等四路开关量; 遥控量:断路器分闸、断路器合闸;

3、第三方通讯:站控系统采用 Modbus-TCP 通讯协议, RJ45 网口与监控系统实现双冗余通讯,分别与监控主机、监控备机通过光缆连接(我方提供监控主机至中央控制室的光电转换设备及附件,甲方负责光缆采购及敷设;监控备机提供网口通讯,通过网线连接至站控系统的光电转换器),实现数据的转发与控制,站控系统可以通过 监控系统对现场回路进行断路器分闸、合闸;

二、图纸展示

某天然气管道工程

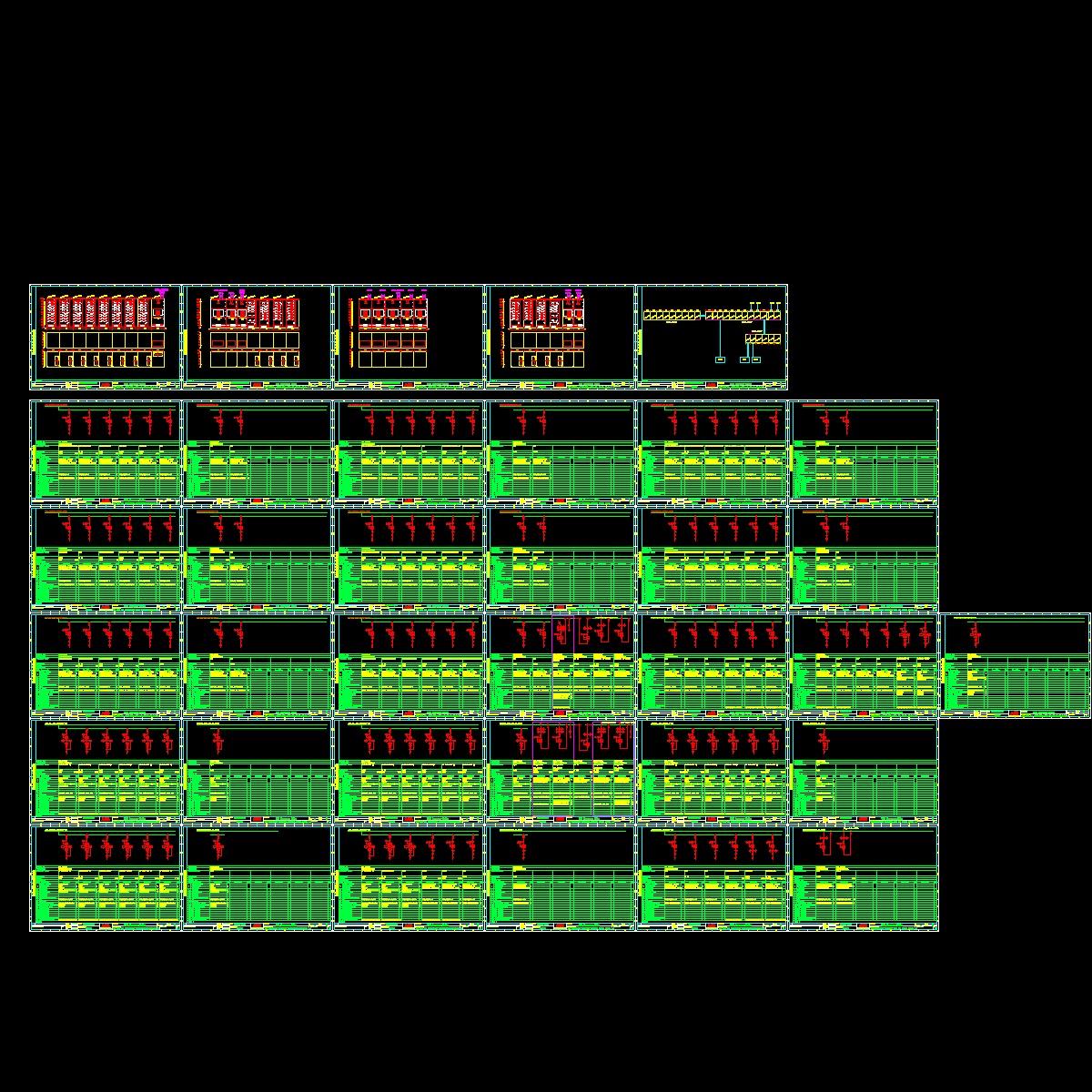

单线图

电气柜布置图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 天然气管道工程电气配电系统图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
