软件园三期A4信息基站正式用电CAD施工图纸.dwg

1 项目概要

1.1 该项目为中交集团厦门中心信息化基础设施 正式用电项目,

用电地址:集美区诚毅大街373号(软件园三期)。

1.2 负荷等级和各类负荷容量

该项目供电负荷为二级负荷、用电类别为大工业用电。

1.3 供电方案

用户新装2台2000kVA专用变,专用变进线电源I、II回电源从软三#1开闭所913、932间隔

采用ZR-YJV22-8.7/15-3*120电缆接入供电

2 设计范围

该项目设计范围:专用变配电部分及专用变10kV进线部分。

3 设计内容

3.1 高低压供电系统接线型式及运行方式

高压供电系统接线型式为单进线单母线分段。

低压供电系统接线型式为单母线分段。

3.2、继电保护装置设置

本期配电室高压柜进线柜设有过流、速断、零序保护,高压馈线柜设有过流、速断保护。在配电室内设一台直流屏 作为高压柜操作、控制、信号电源。直流屏电源引至低压柜,高压柜加热、照明回路引至低压柜。

4 图纸展示

封面

图纸展示

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

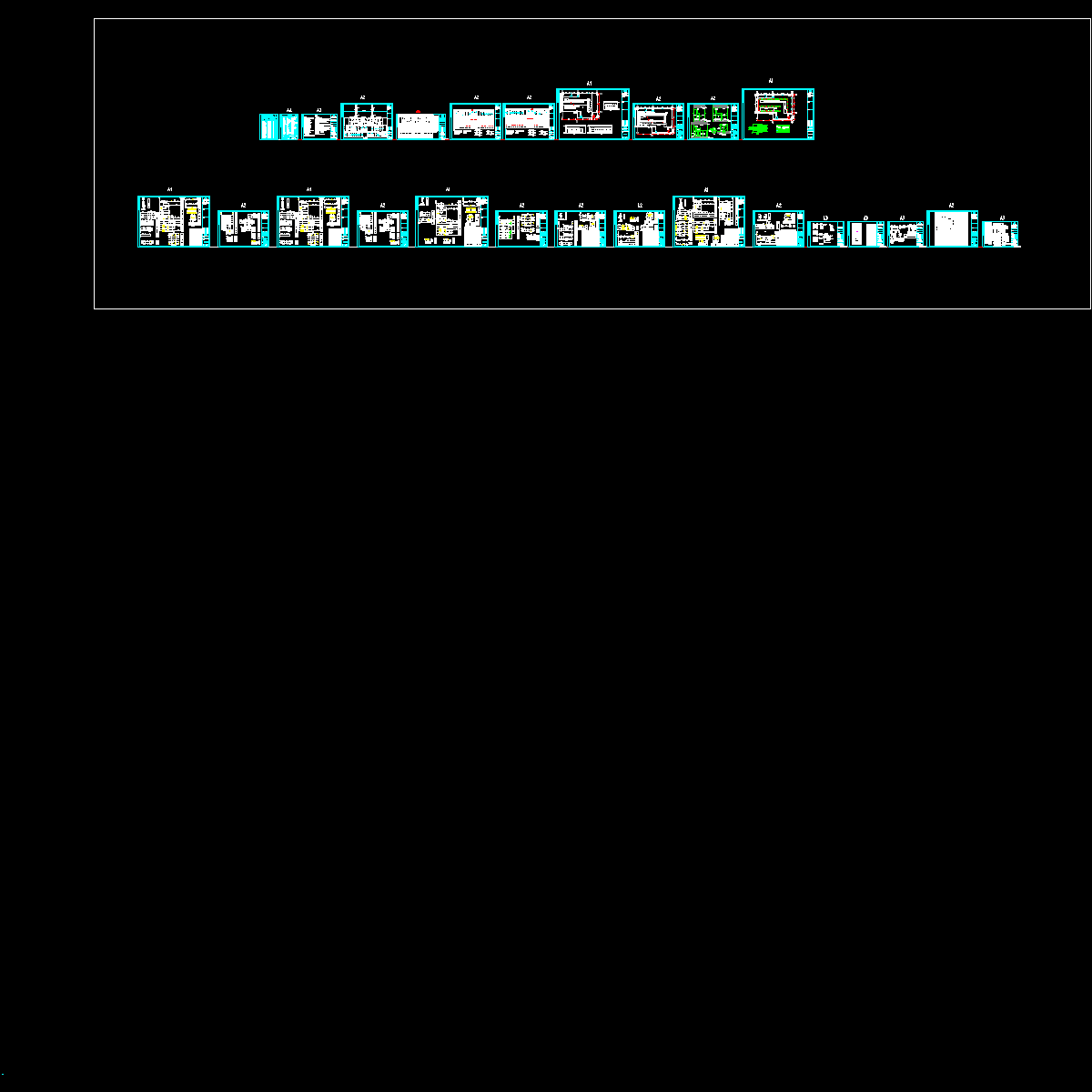

  • 软件园三期A4信息基站正式用电CAD施工图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
