5层钢筋混凝土结构—自用办公楼结构CAD施工图纸.dwg

  • 建筑类别:办公

  • 建筑高度:多层建筑

  • 地上层数:5层

  • 地下层数:1层

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑结构形式:钢筋混凝土结构

  • 混合结构:混凝土墙-钢框架

  • 基础形式 :筏形基础

  • 地基基础设计等级:丙级

  • 抗震设防烈度:8度抗震

  • 风压:0.45kN/平方米

  • 雪压:0.4kN/平方米

  • 设计年代:近代

项目概要(办公楼)

工程名称:上海城投自用办公楼施工图。

采用掺聚丙烯纤维的补偿收缩混凝土。选用的高效混凝土膨胀剂对钢筋和混凝土的耐久性应无不良影响,其性能应符合国家标准《混凝土外加剂应用技术规范》 GB50119-近代的有关规定,补偿收缩混凝土的材料选择、配合比设计、施工、养护和质量检查等应符合有关规程的规定,并应有专业技术支持。14天的混凝土限制膨胀率>0.015%。聚丙烯(或类似功能)复合纤维单位质量纤维数>300百万根/kg,纤维弹性模量>3.5 Gpa,纤维抗拉强度>350 Mpa,掺量约0.9kg/m3。纤维混凝土其他施工技术要求可具体参考相关的标准及规定。

选用低水化热、低含碱量的水泥品种,包括硅酸盐水泥和普通硅酸盐水泥,水泥强度宜为42.5号,并不得低于32.5号;为了减少初期开裂和温度收缩裂缝,应限制水泥用量,控制水胶比即:水:(水泥 掺合料)≤0.45,坍落度应满足现场施工要求,结构混凝土强度为C30,胶凝材料的最小用量应≥320kg/m3;控制混凝土的塌落度,使其满足施工要求,且满足《混凝土泵送施工技术规程》(JGJ/T10-95)。砂石等各种骨料均应符合相应的技术规范;混凝土总的用水量≤185kg/m3。

在夏季尽量采用夜间浇筑,对板建议用跳槽施工法(即分段间隔浇筑),纵向分段每段≤34m,横向分块跳仓或间歇浇筑,相邻地浇筑间隔≥15天,并应控制连续浇筑量。对于合拢段,应根据不同产品多掺1%~2%的微膨胀剂。

在初凝后,有覆土的楼板混凝土宜采用蓄水养护,且蓄水养护时间不小于14天(或采用板面盖湿草包养护与板底侧墙拆模后喷涂养护剂养护)。如可能应养护至附加防水层施做前,而后应及时做附加防水层与其保护层。

一层配筋图

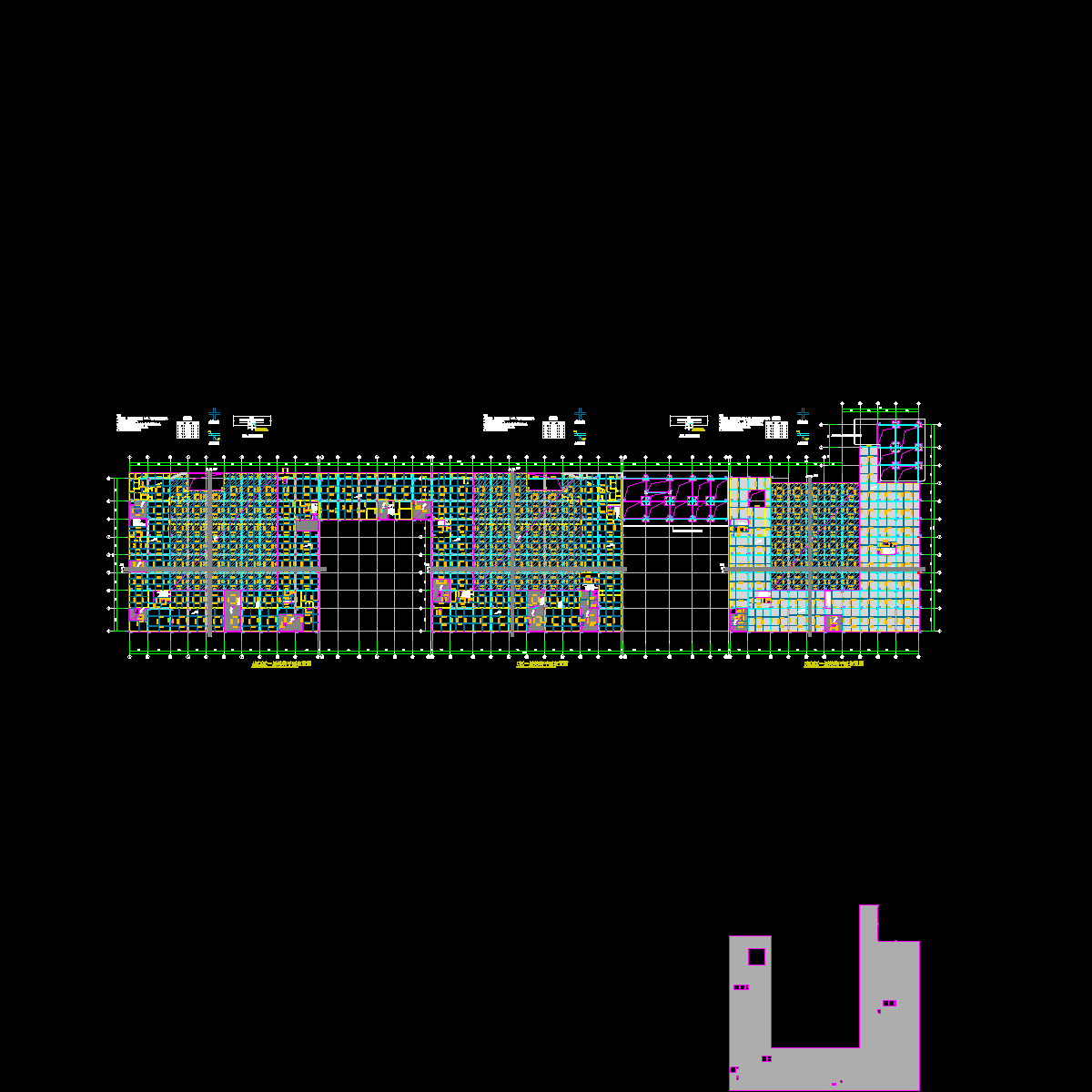

地下室顶板柱平面图

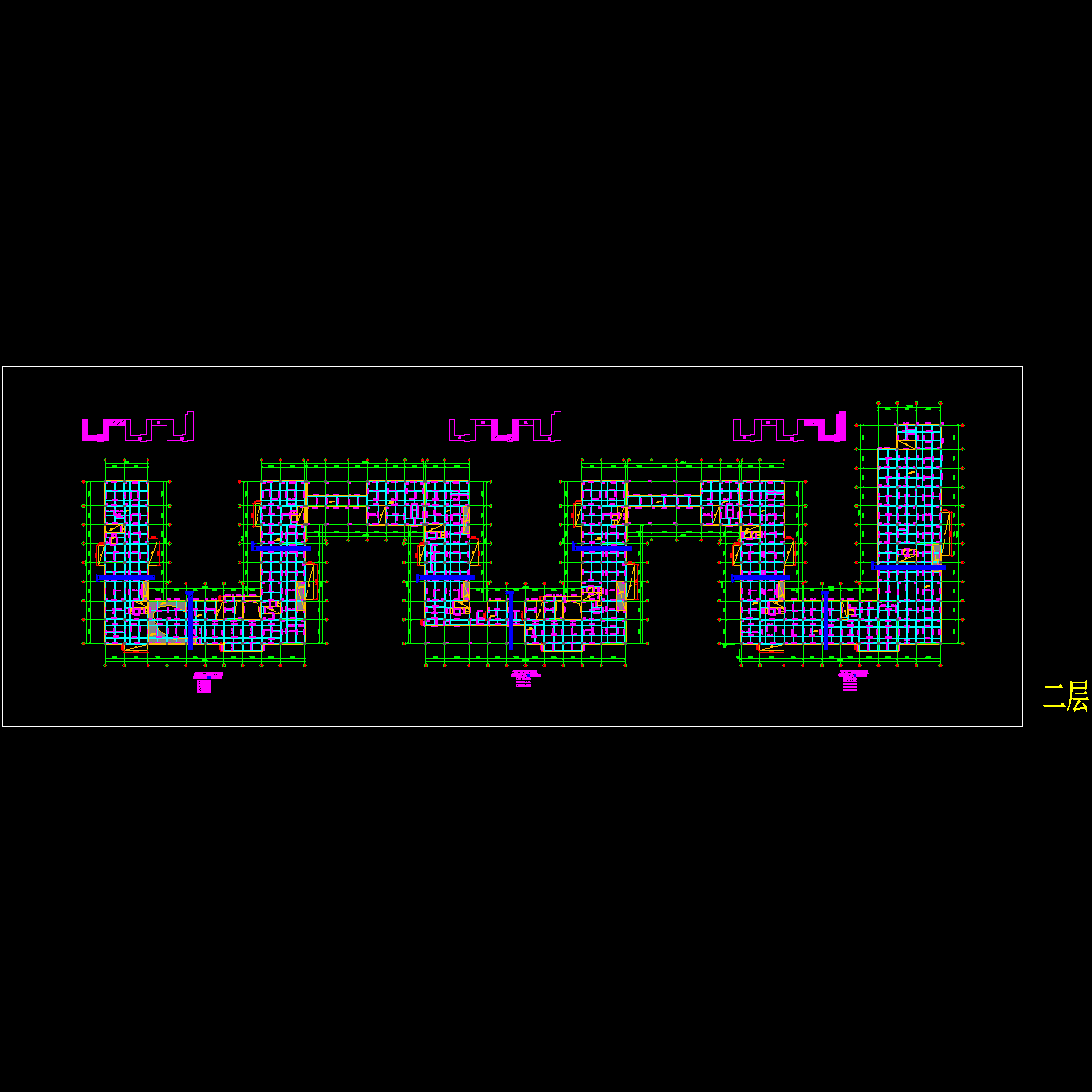

二层柱子平面图

门卫 平面布置图

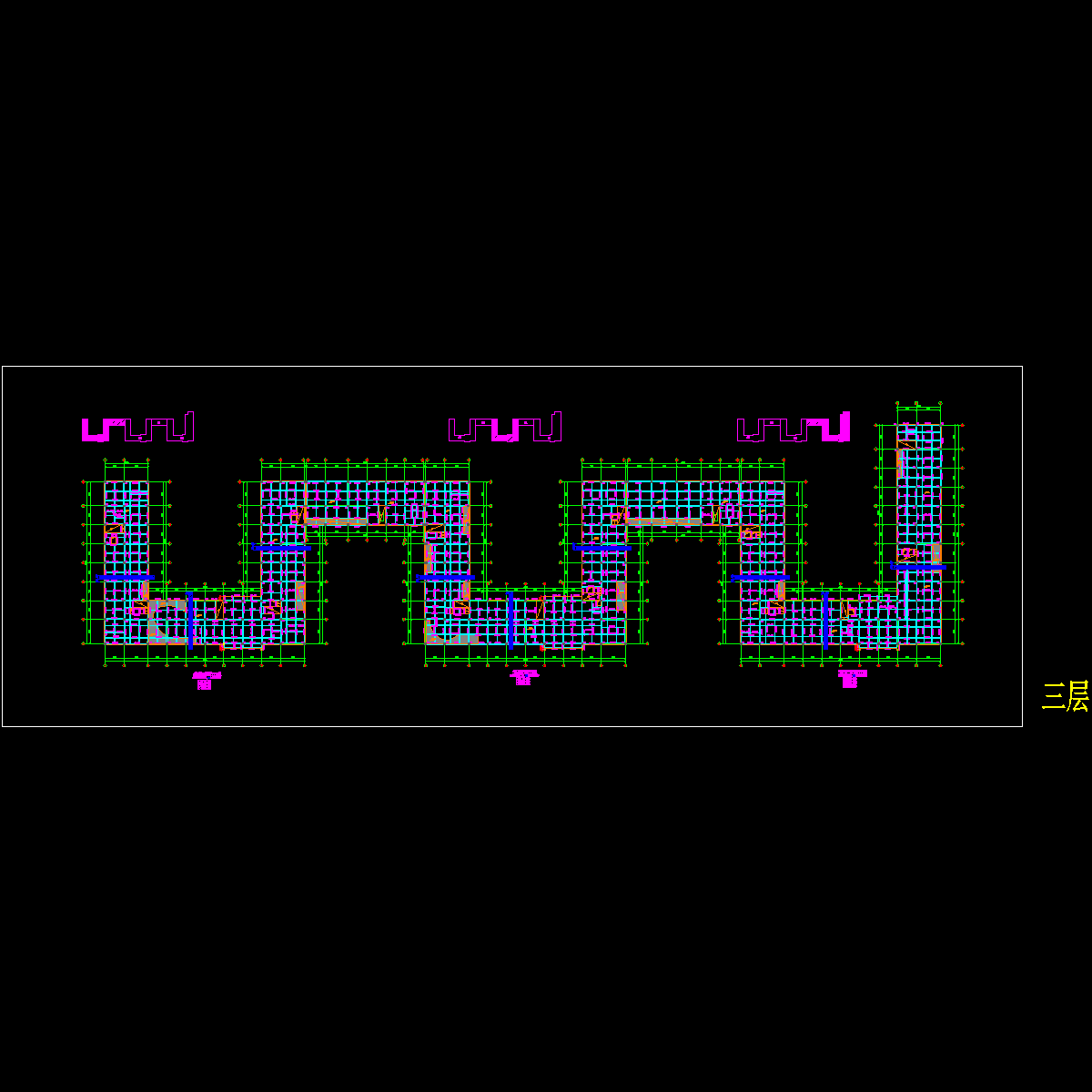

三层配筋图

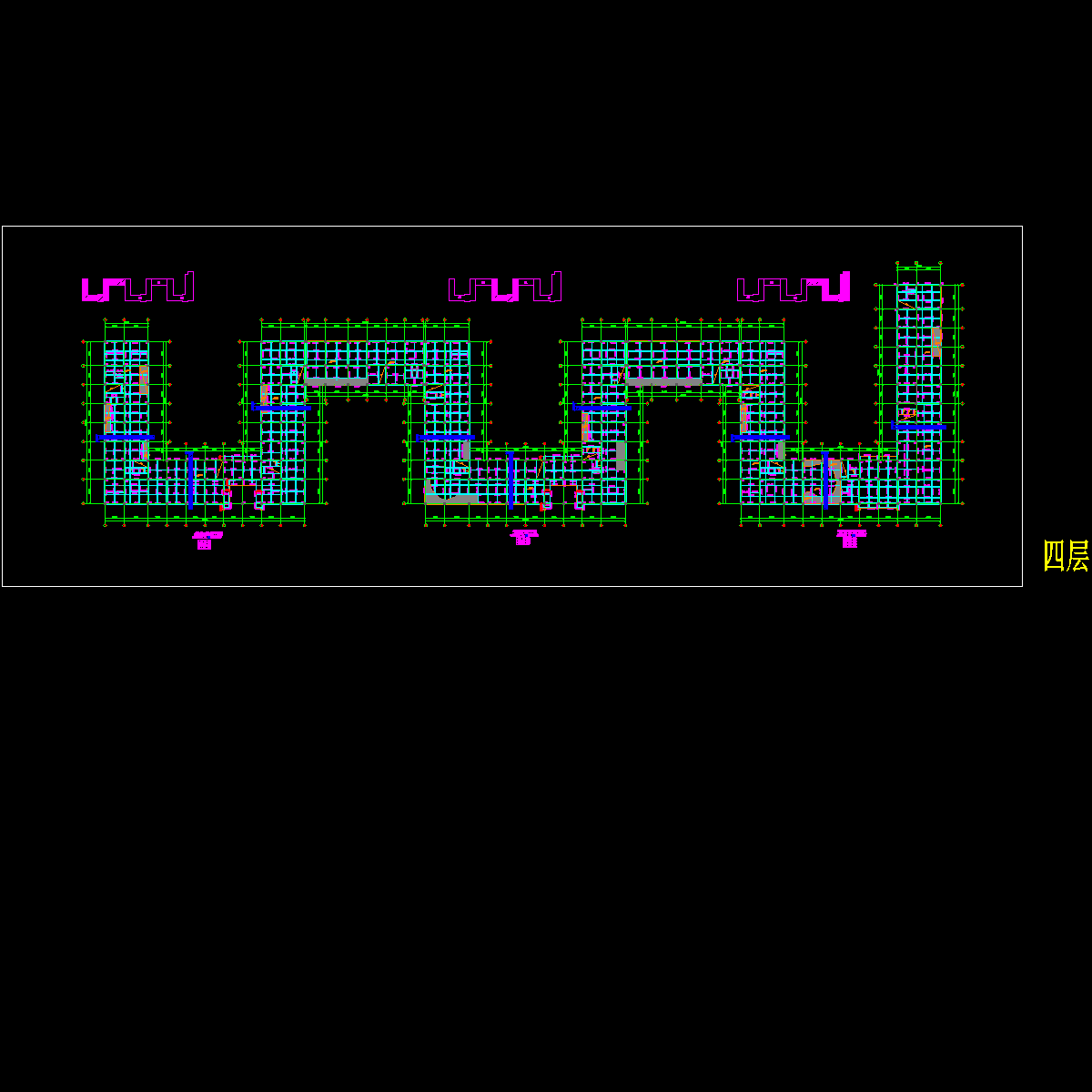

四层配筋图

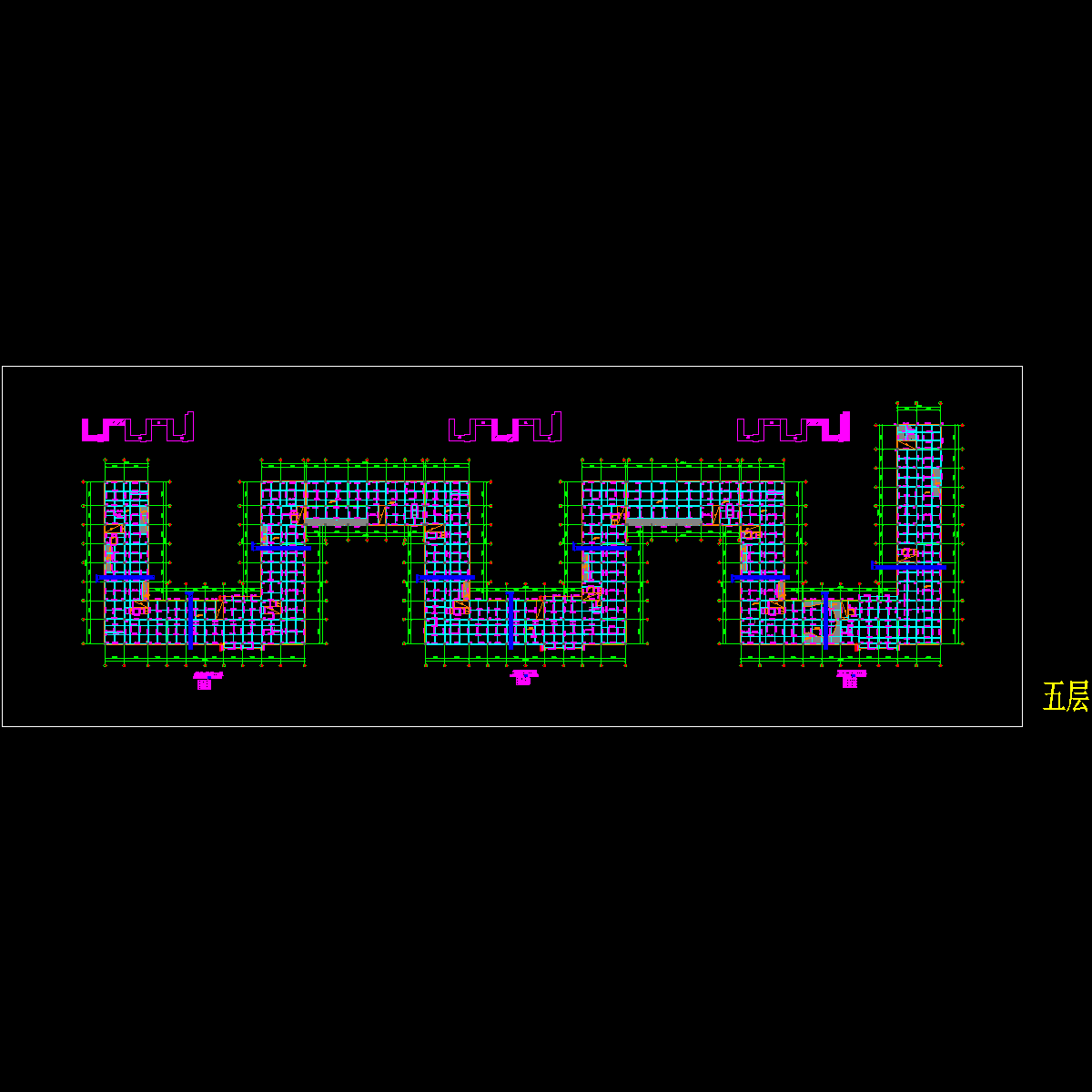

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
