肃宁2层体育管结构设计CAD施工图纸.dwg

  • 建筑类别:体育
  • 建筑高度:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该资料包含:结构设计说明,柱详图,梁板配筋图, 楼梯详图
共29张图纸。

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

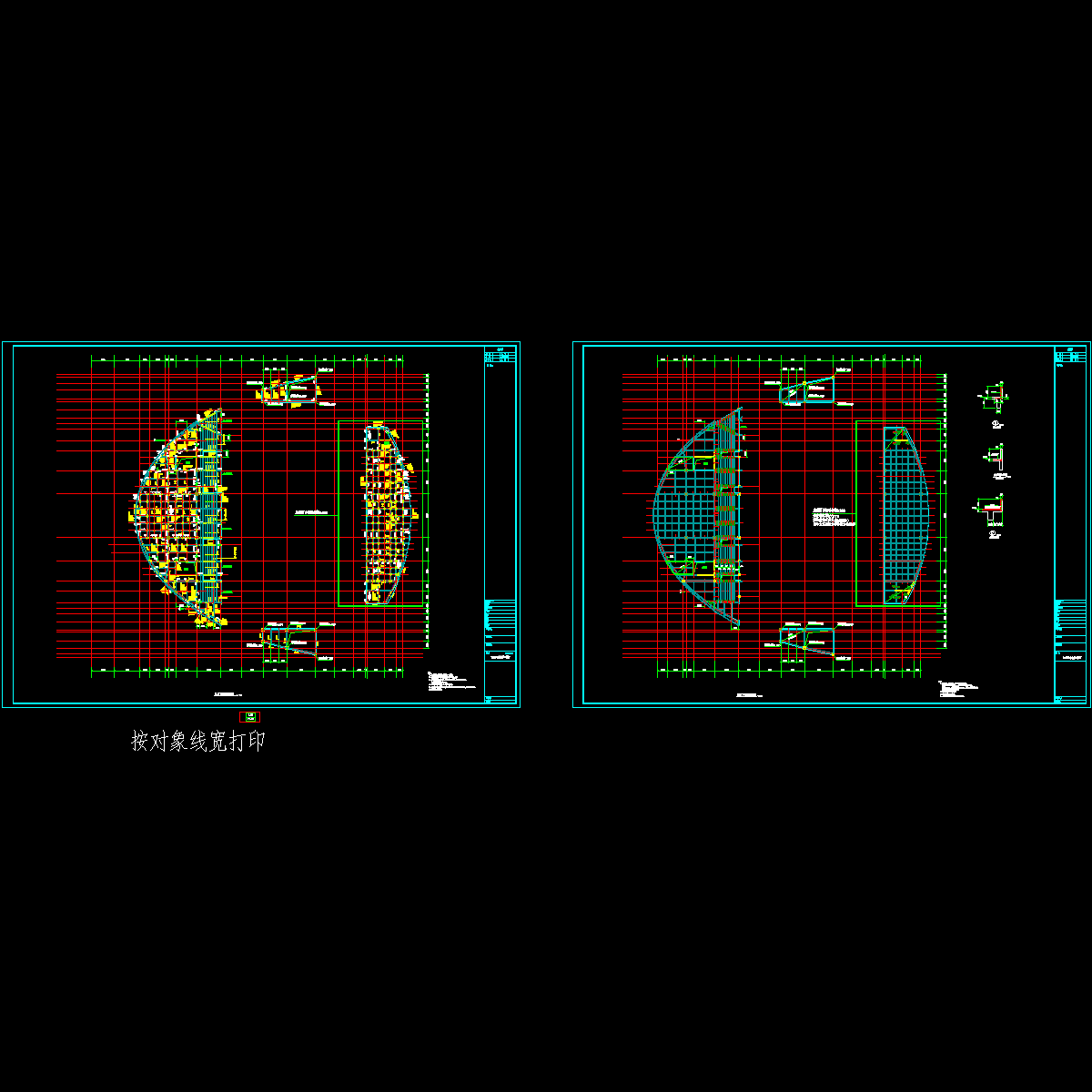

  • 3、4层梁板.dwg
    3、4层梁板.dwg

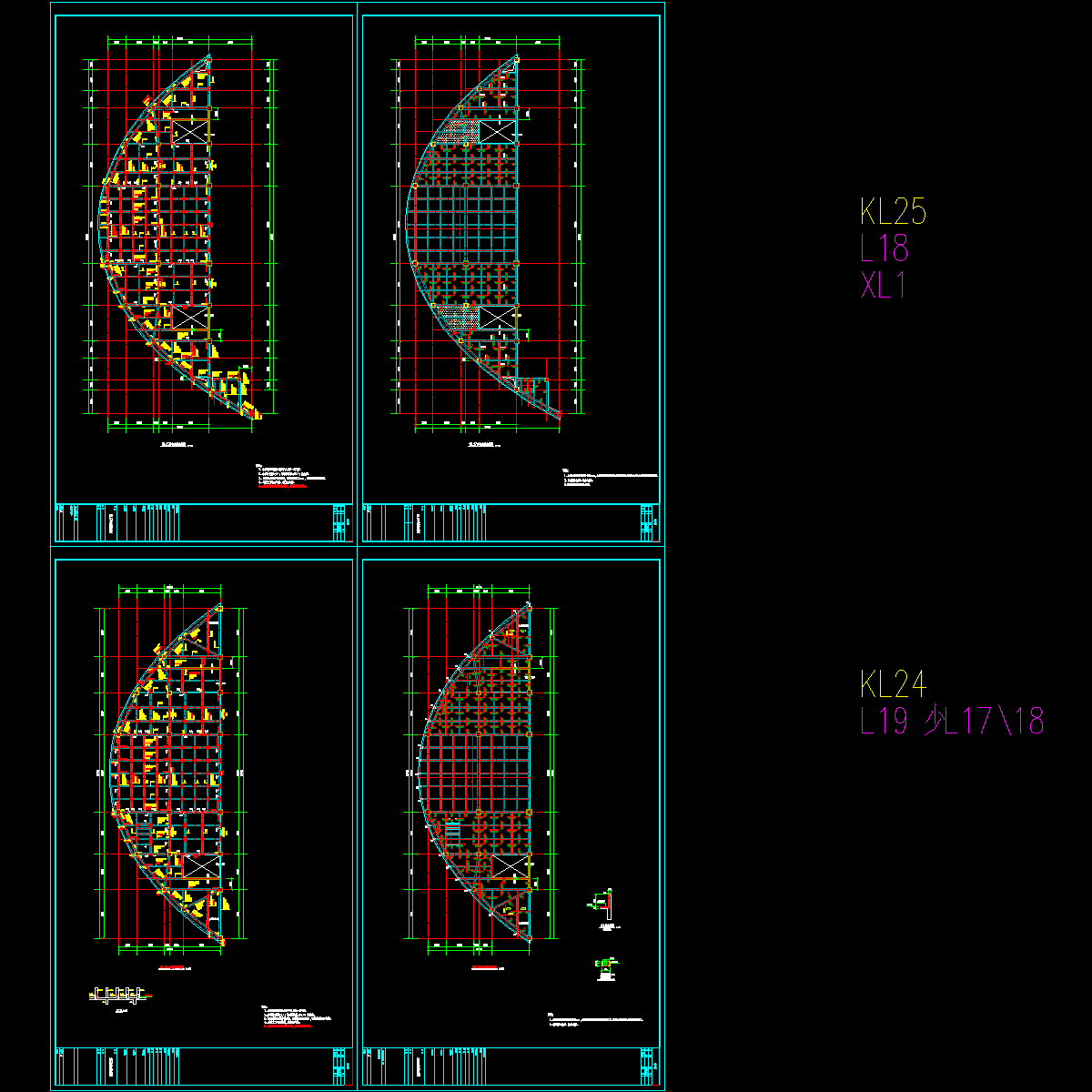

  • 一层梁板1024.dwg
    一层梁板1024.dwg

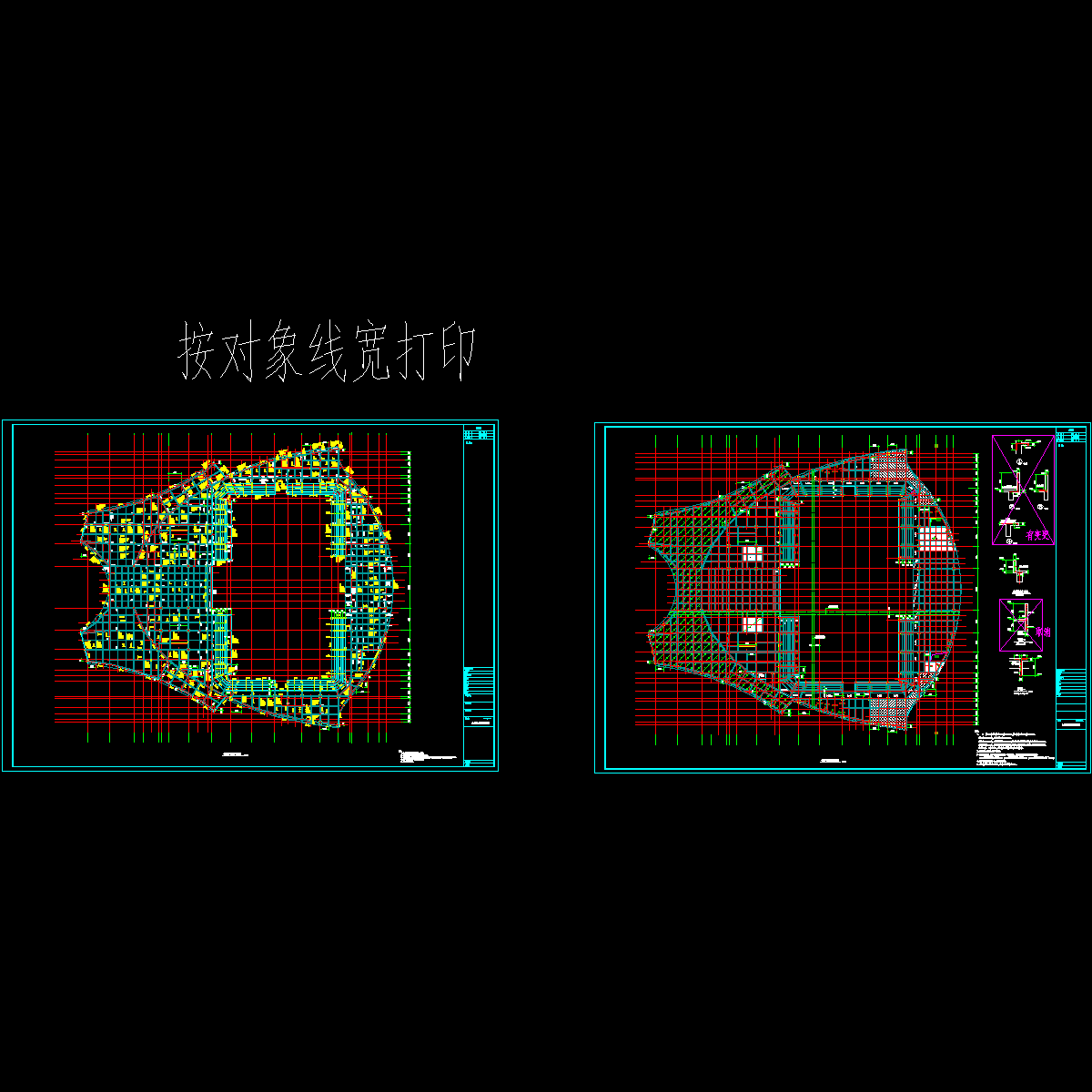

  • 二层梁板1024.dwg
    二层梁板1024.dwg

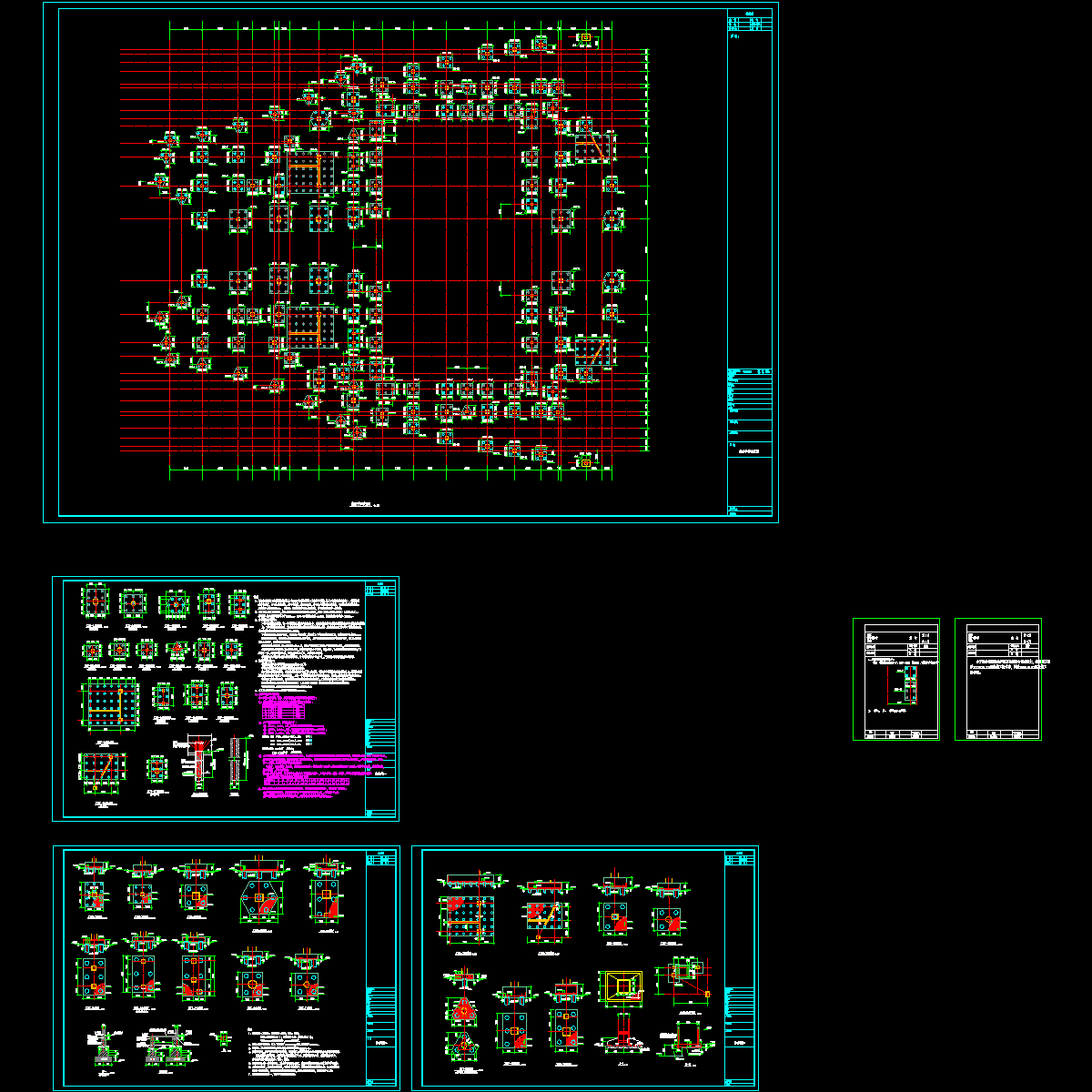

  • 基础平面091023.dwg
    基础平面091023.dwg

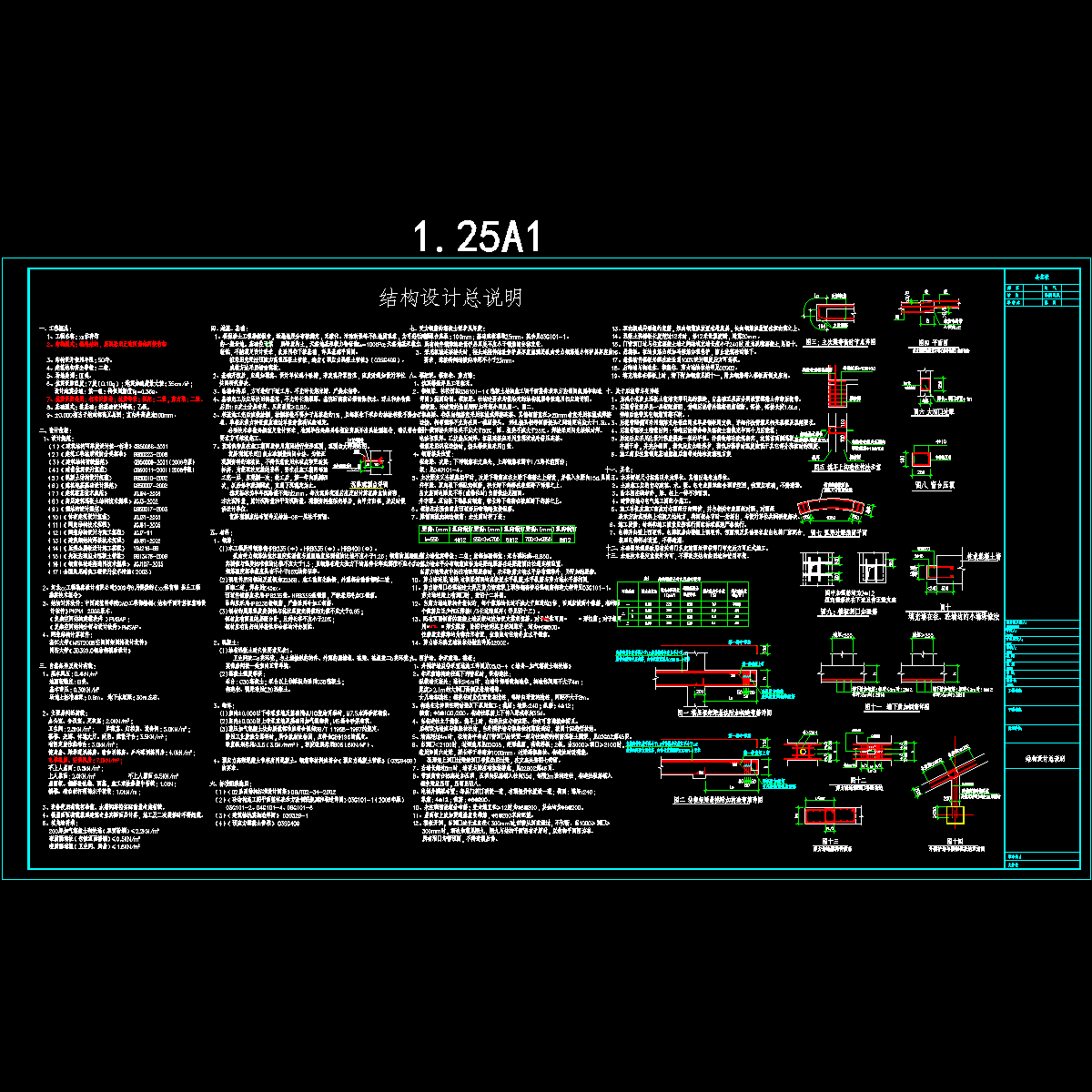

  • 总说明.dwg
    总说明.dwg
  • 柱详图1025.dwg
    柱详图1025.dwg
  • 楼梯.dwg
    楼梯.dwg
  • 柱轴压比.dwg
    柱轴压比.dwg
  • 1.dwg
    1.dwg
以上是部分截图,请下载附件后查看完整高清内容
