空间管桁架结构体育馆结构CAD施工图纸（建筑方案设计图纸）

附件详情

拟建项目位于四川省，为空间管桁架结构。主体结构采用钢管相贯线节点连接。檐口高度14米。建筑面积为3939.83平方米，最大柱距为11.2米,最大跨度为59米,最大建筑高度21.310米。屋面为单层0.5厚银白色760型彩钢压型板+保温棉+钢丝网。使用功能：封闭体育运动场地。

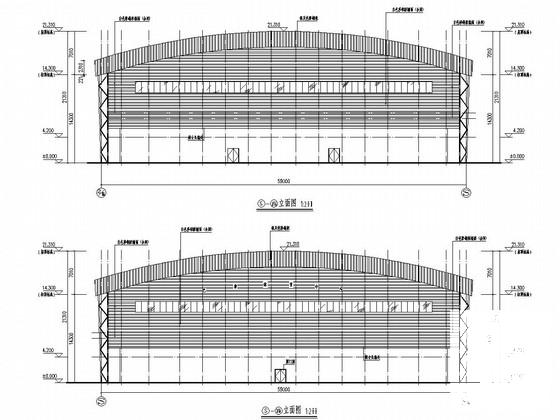

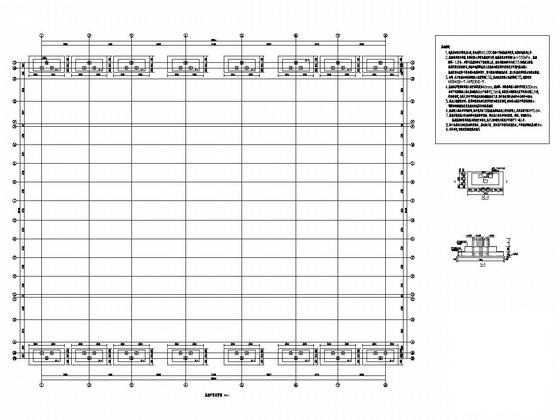

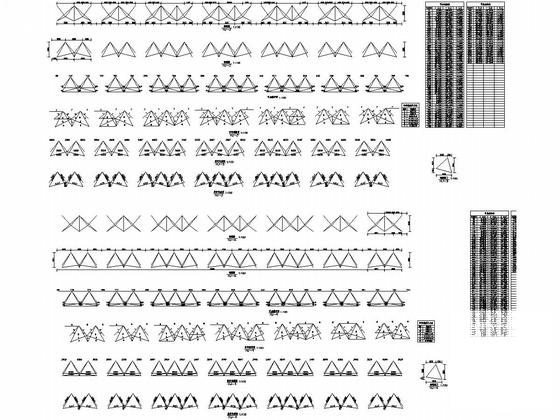

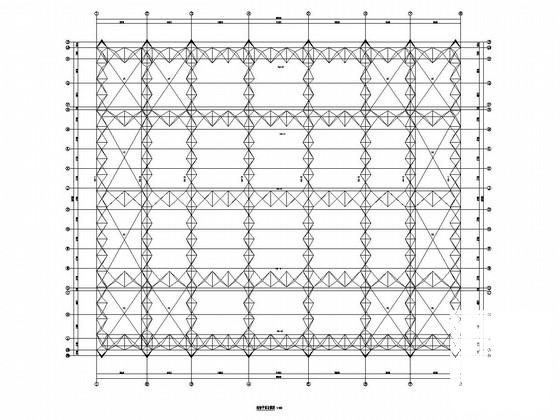

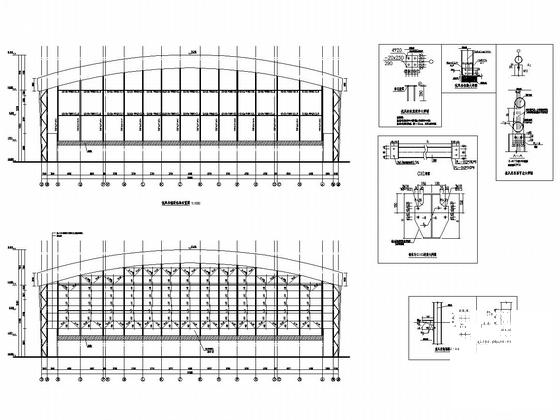

该资料包含：钢 结构设计说明 ，基础平面图，预埋件群布置图，桁架 平面布置图 ，桁架轴测图，桁架侧视图，桁架节点编号图，杆件截面图，弦、腹杆长度图，屋面、墙面檩条布置图，檐口大样图等结构图17张图；建筑设计说明，平面、立面、剖面图，大样图等共计7张。
共计24张图，设计年代：近代9月。
