34米管桁架建筑结构CAD大样图

附件详情

某34米管桁架建筑结构图
该资料为：某34米管桁架建筑结构图
该项目采用柱下钢筋混凝土条形基础及独立基础,基础埋置深度为:1500。
基础混凝土强度等级:垫层:C10;基础:C20。
基础受力钢筋保护层厚度:底板35基础梁35。
该资料包含：

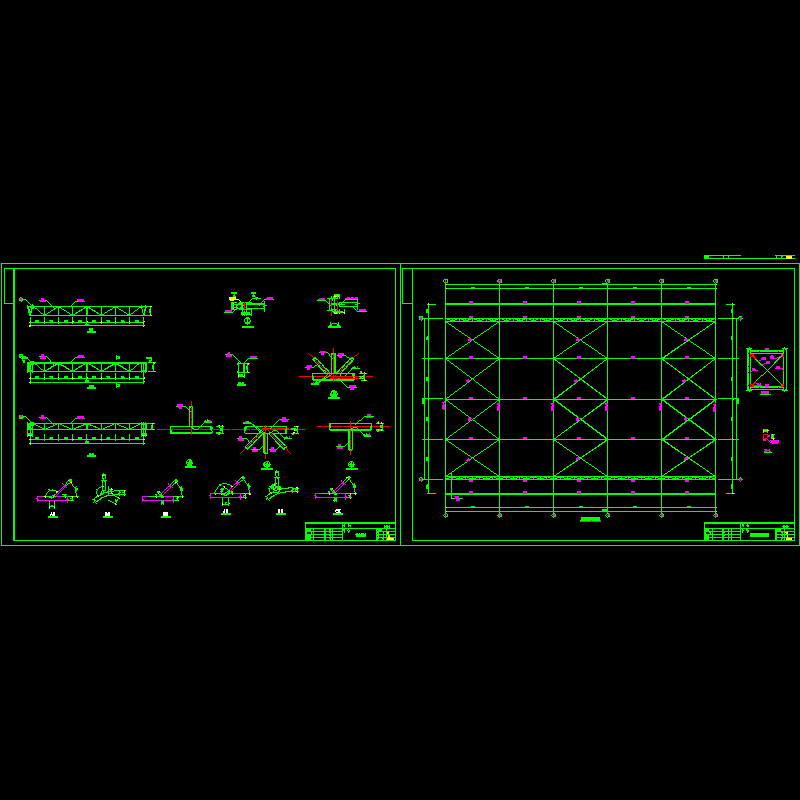

钢结构设计说明、基础平面图、基础大样图、柱网平面图布置图、柱间支撑布置图、GJ图、屋面檩条及拉杆布置图、屋架支撑布置图、底层平面图、立面图、剖面图、平面图共36张图纸。
