7度抗震34米管桁架刚架建筑结构大样图(钢结构设计说明)

附件详情

某7度34米管桁架刚架建筑结构图
该资料为:某7度34米管桁架刚架建筑结构图
该项目为刚架结构,抗震设防烈度为7°。
该项目采用柱下钢筋混凝土条形基础及独立基础,基础埋置深度为: 1500。
基础混凝土强度等级:垫层:C10;基础:C20。
基础受力钢筋保护层厚度:底板35;基础梁35。
该资料包含:
结构设计说明 、基础平面图、基础大样图、柱网平面图布置图、GJ图、柱间支撑布置图、底层平面图、轴立面图、立面图、剖面图、屋面平面图、 节点详图 、屋面檩条及拉杆布置图、屋架支撑布置图共36张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

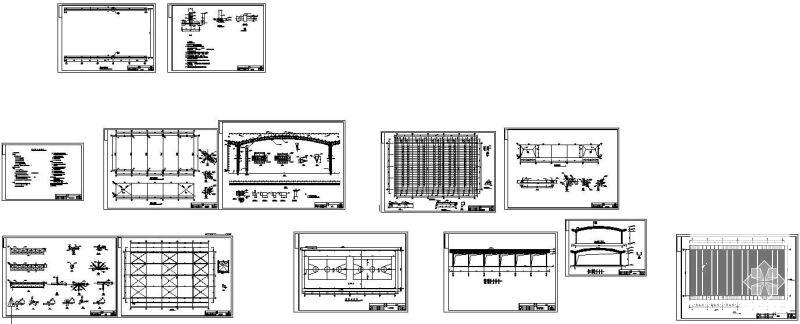

  • 建筑结构设计说明 - 1
    建筑结构设计说明 - 1

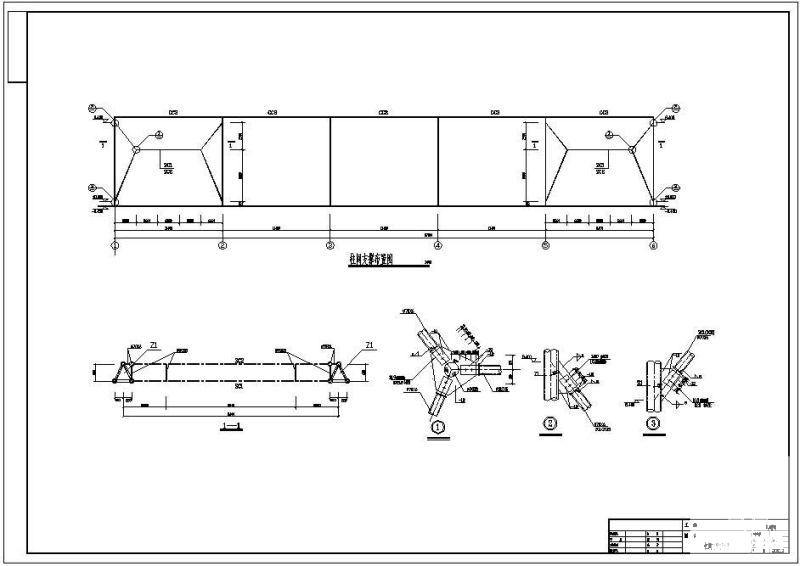

  • 建筑结构设计说明 - 2
    建筑结构设计说明 - 2

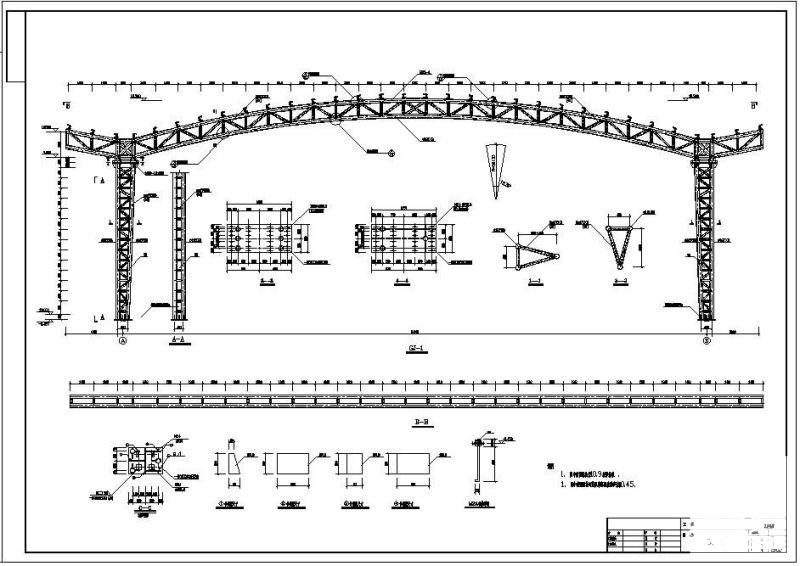

  • 建筑结构设计说明 - 3
    建筑结构设计说明 - 3

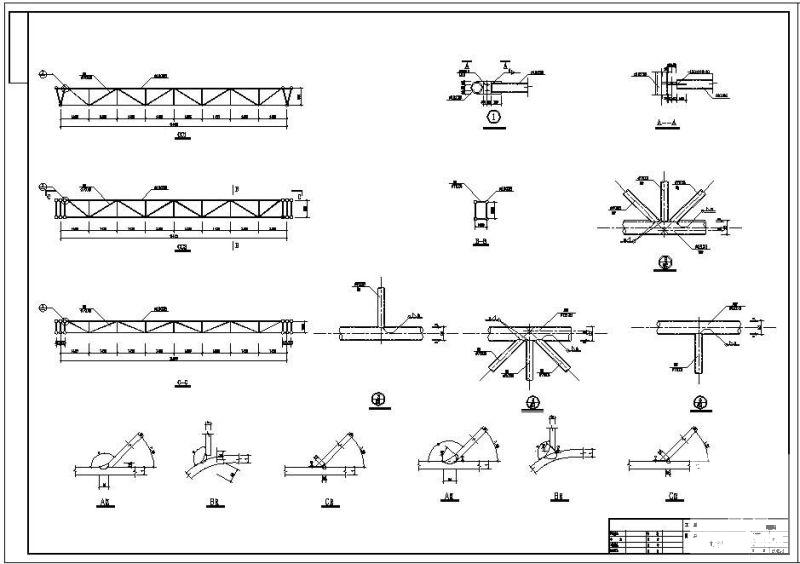

  • 建筑结构设计说明 - 4
    建筑结构设计说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
