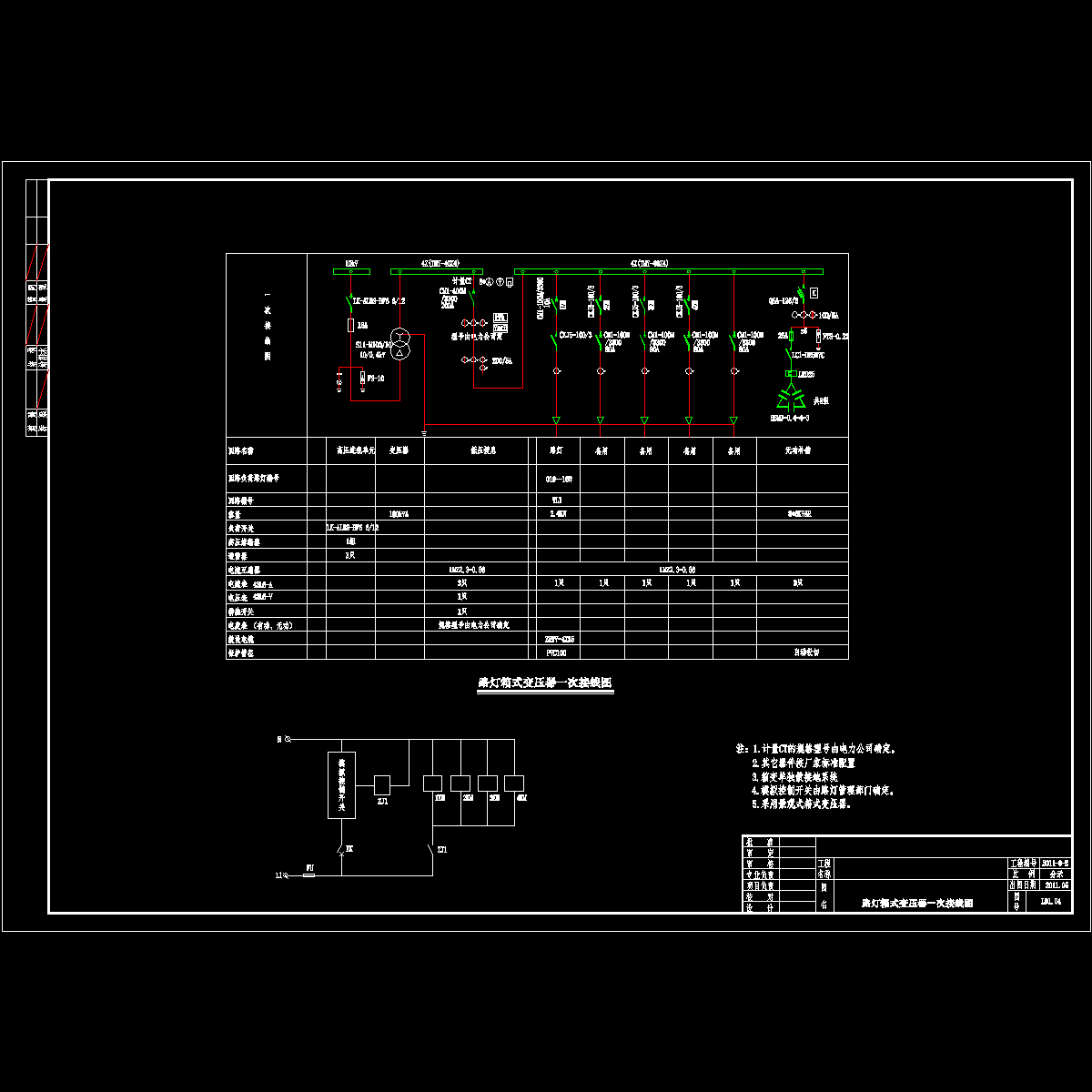

12m宽城市支路工程全套CAD施工图纸（32张）.dwg

附件详情

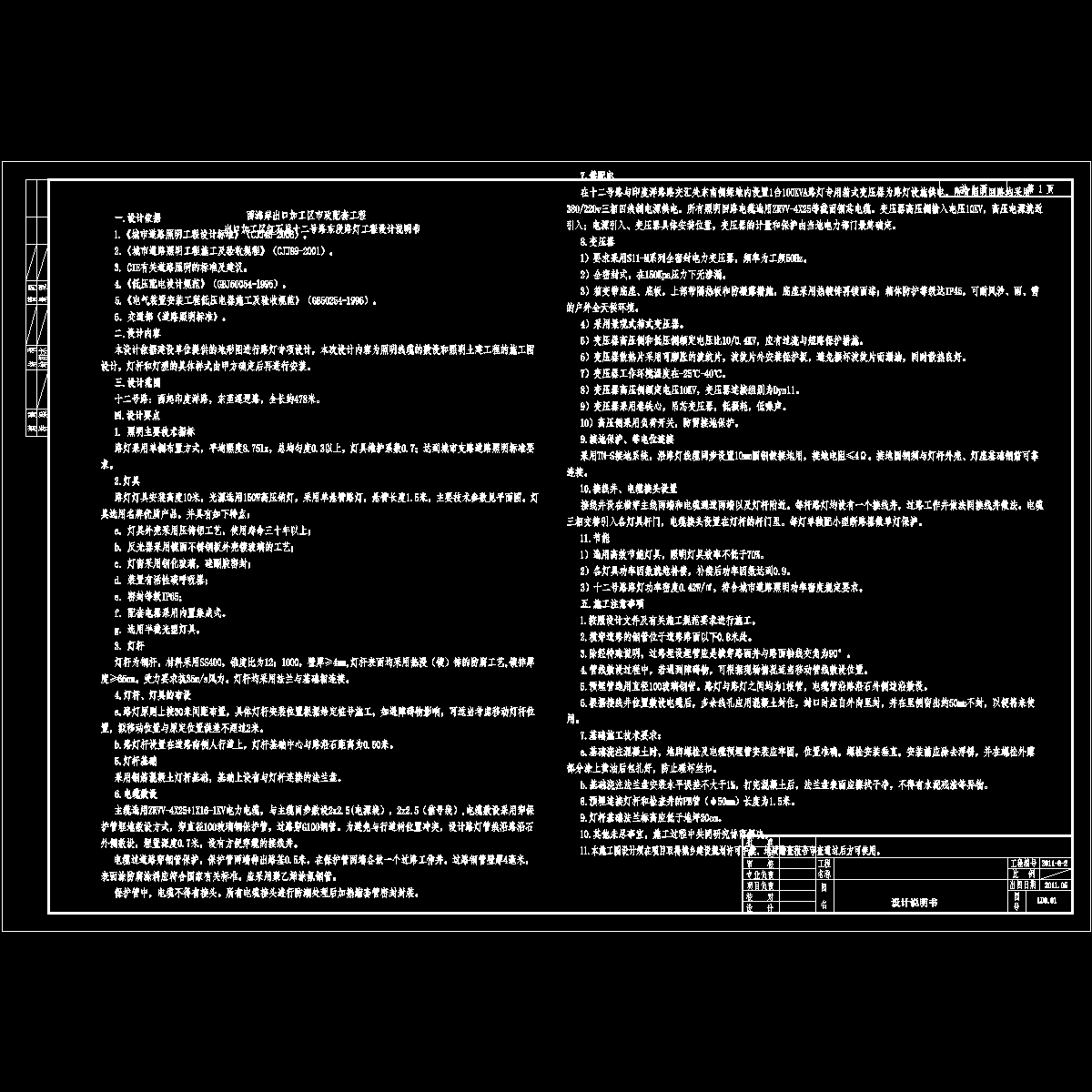

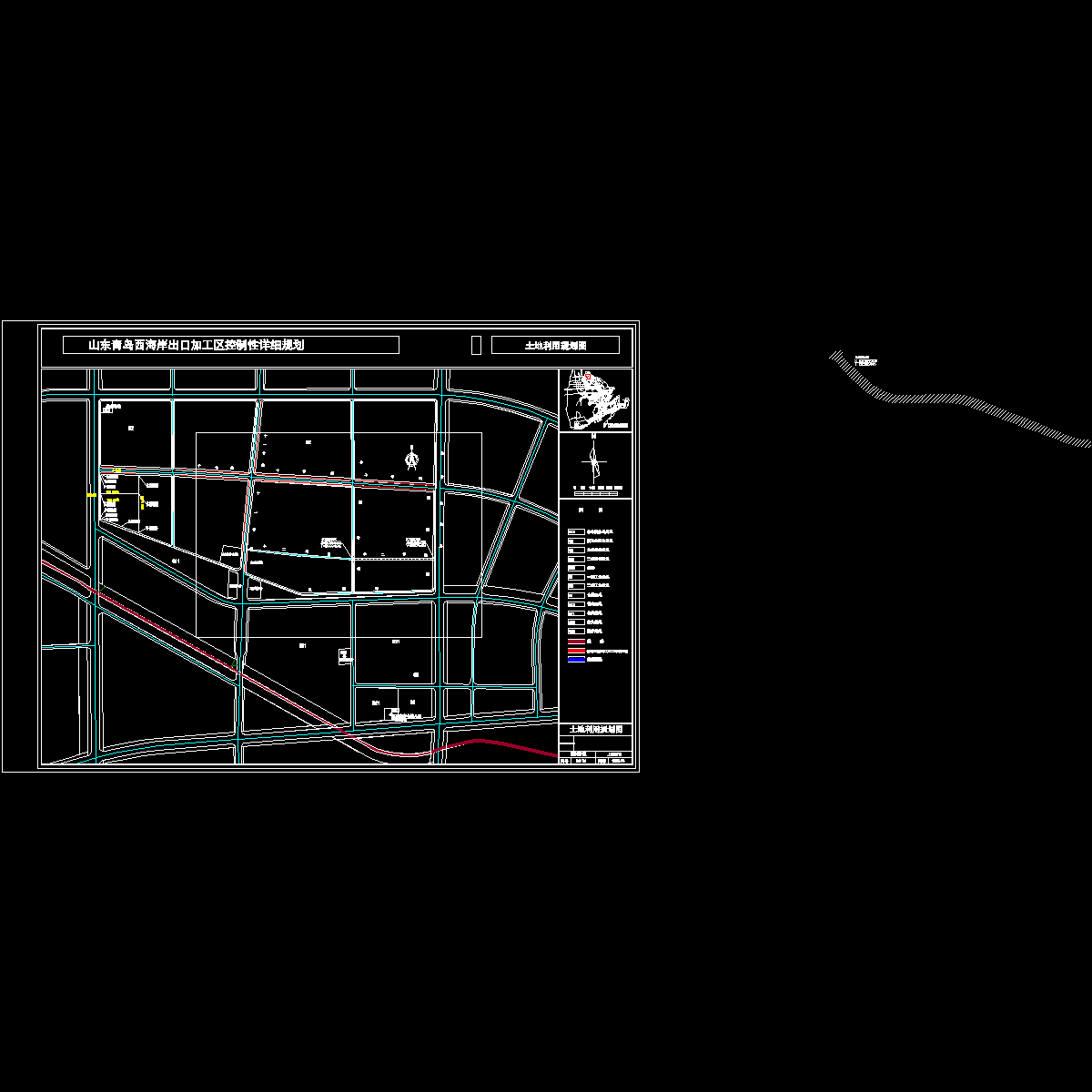

项目概要：
工程全长约480m，本次道路工程设计内容主要包括新建路基工程、路面工程、人行道工程并设置侧石、界石。
道路横断面采取一块板形式，具体如下：2m（人行道） 8m(车行道) 2m（人行道）=12m，人行道横坡采用2%，坡向内侧，考虑道路纵坡较小，车行道双面横坡采用2%，考虑施工及养护方便，设计采用了直线式路拱。车行道与人行道间均安装侧石，人行道外侧与绿化带间设界石。侧石、界石均采用花岗岩，石材强度不小于MU50。
路面结构层（自上而下）如下： 5厘米中粒式沥青混凝土（AC－16）、黏层沥青油 0.5L/mPP2PP 、8cm粗粒式沥青混凝土（AC-25）、透层沥青油1.1L/mPP2PP、36cm厚水泥稳定碎石、20cm厚石渣垫层，结构总厚度69cm。
......
技术指标：
设计标准：城市支路
设计车速：20公里/小时
路面结构设计年限：15年
道路路面设计荷载：BZZ-100标准车
......
设计于2011年，共32张CAD设计图。
