20m宽城市支路全套施工图纸平面图

附件详情

设计标准:
1、道路等级:城市支路;
2、计算荷载:汽车BZZ-100标准轴载;
3、交通等级:中交通;
4、设计车速:V=30Km/h;
5、设计年限:沥青砼路面, T=10年。
......
设计内容:
1、平面设计:本次道路设计范围和线形同初步设计,全线共设一个圆曲线,半径为800m,其余路段均为直线型。施工范围全长约654m,红线宽20m。
路口拓宽:设计环岛路与方桥路、电子路交叉口考虑渠化拓宽设计,拓宽形式为进口道拓宽红线3m,交叉口两侧展宽段长度按红线,分别为55.98m和55m,电子路交叉口两侧展宽段长50m,渐变段均为30m,具体详见《道路平面图》及《交叉口拓宽标准横断面图》。
2、横断面设计:横断面设计同初步设计,具体分幅为:3m人行道+14m机非混行车道+3m人行道=20m,为一块板形式。
......
设计于,共17张CAD设计图。

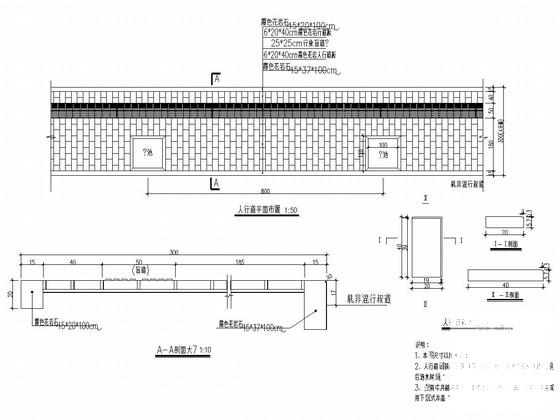

人行道详图
