20m宽城市支路排水工程CAD施工图纸（15张）.dwg
附件详情
项目概要：
路幅红线宽度20m，道路全长长909.798m，定位为城市支路，路幅宽度20m，设计车速30km/h。
道路与标准横断面组成如下：3.5m(人行道) 3.25m(非机动车道) 3.25m(机动车道) 3.25m(机动车道) 3.25m(非机动车道) 3.5m(人行道) =20.0m。
......
技术标准：
1、道路等级：城市支路
2、计算行车速度：设计车速30km/h
3、路幅规划红线宽度： 20米
4、设计荷载：桥涵荷载标准为公路I级；
......
设计于2015年，共15张CAD设计图。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

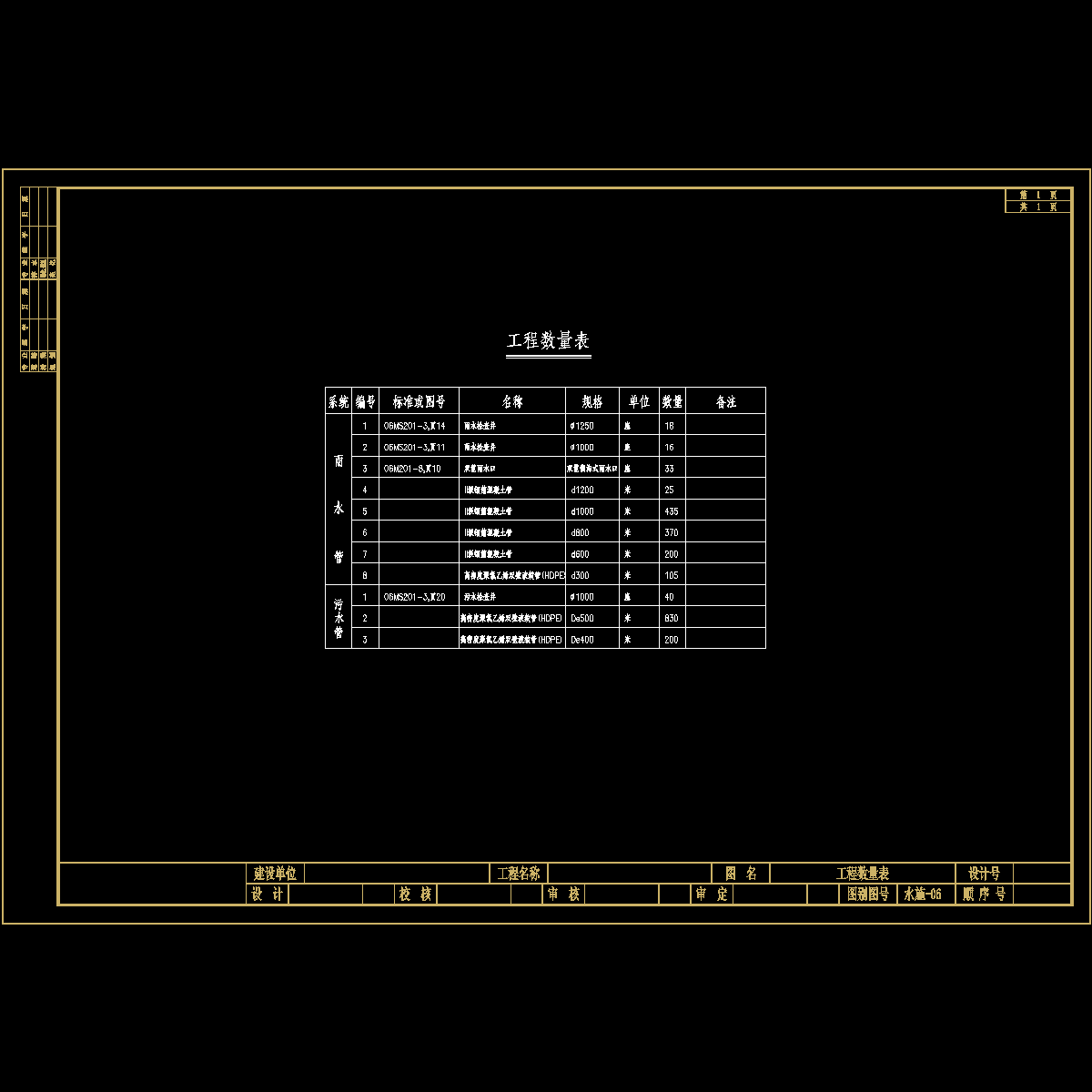

工程数量表.dwg -
汇水面积.dwg -
管线综合标准横断面图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：10.14 MB
- 收藏次数：0
-
文件名称：
附件-995997957955579705.rar
