地铁附属结构深基坑围护桩及内支撑配筋设计CAD详图纸.dwg

附件详情

2.围护桩主筋保护层70mm，围护桩采用C30混凝土，为HPB235级钢，为HRB400级钢。
3.桩钢筋笼底端均应设置一根加强筋；为保证钢筋笼吊装不变形，施工单位可增加加强筋数量。
4.桩钢筋笼四周应增设砼保护层垫块或定位钢筋，一般按间距2m布置，以保证桩主筋的净保护层厚度。
5.钻孔桩成孔后，应及时清理孔底沉渣，以保证沉渣厚度小于50mm。

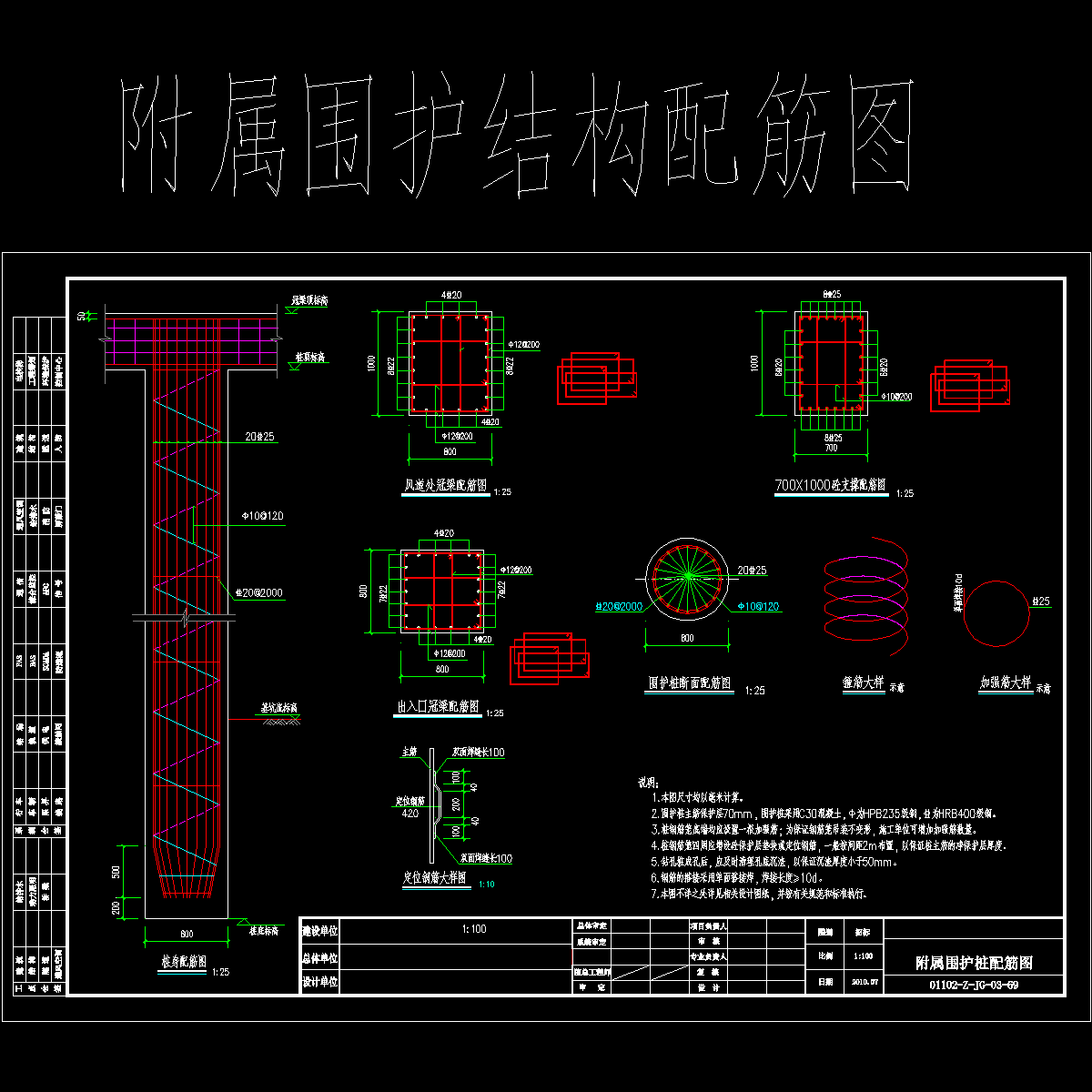

包含CAD图：
附属围护桩配筋图
桩身配筋图
风道处冠梁配筋图
700X1000砼支撑配筋图
出入口冠梁配筋图
围护桩断面配筋图
编制于近代年 共1张
