6层彩钢板屋面活动中心结施施工大样图(建)

  • 建筑类别:办公,体育
  • 建筑高度类型:高层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 特种结构:水池
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:76张
  • 设计年代:近代
该附件是 6层彩钢板屋面活动中心结施图(含建)
概况:屋面采用压型钢板+离心玻璃丝保温棉。主体结构是框架结构,该资料包含3类图纸:结构、建筑、电气。高度33.5米。
附件内含:结构设计总说明、地基处理及基坑开挖平面图、基础平面图、柱平法图、结构平面及梁配筋图、板配筋平面图、楼梯施工图、钢结构玻璃屋顶平面布置图、钢结构玻璃屋顶驳接抓布置图、钢雨篷平面布置图、幕墙剖面图及大样图、柱顶埋件平面布置图、屋面檩条_拉条_隅撑布置图、建筑设计总说明、建筑平面图、建筑立面图、建筑剖面图、屋面防雷施工图设计说明、屋面防雷平面图、基础接地平面图、基础接地说明等,dwg及pdf格式,共计图纸76张。
建筑立面图
结构平面及梁配筋图
建筑平面图

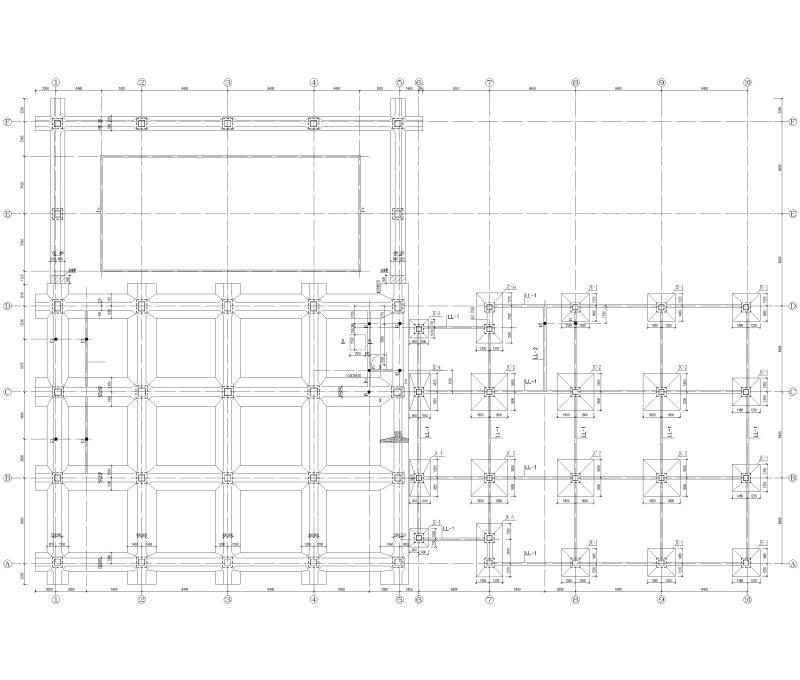

基础放线图
板配筋平面图
楼梯_电梯平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 彩钢板屋面施工 - 1
    彩钢板屋面施工 - 1
  • 彩钢板屋面施工 - 2
    彩钢板屋面施工 - 2
  • 彩钢板屋面施工 - 3
    彩钢板屋面施工 - 3
  • 彩钢板屋面施工 - 4
    彩钢板屋面施工 - 4
  • 彩钢板屋面施工 - 5
    彩钢板屋面施工 - 5
  • 彩钢板屋面施工 - 6
    彩钢板屋面施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
