现代五项赛事中心体育场建筑施工CAD图纸

资料简介
赚取积分

建筑类别：体育场
建筑规模：丙等（0.5-2）万人
建筑高度：多层建筑
图纸设计深度：施工图
项目地址：四川
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：30张
建筑面积：11704平方米
用地面积：5701平方米
建筑高度：39.870m
效果图：无

附件详情

体育场设计规模为4978座固定座席
本子项体育建筑等级为小型场。体育场功能可满足现代五项中的马术障碍赛与跑射联赛的单项国际比赛的要求，并可在赛后供文艺演出及集会使用。

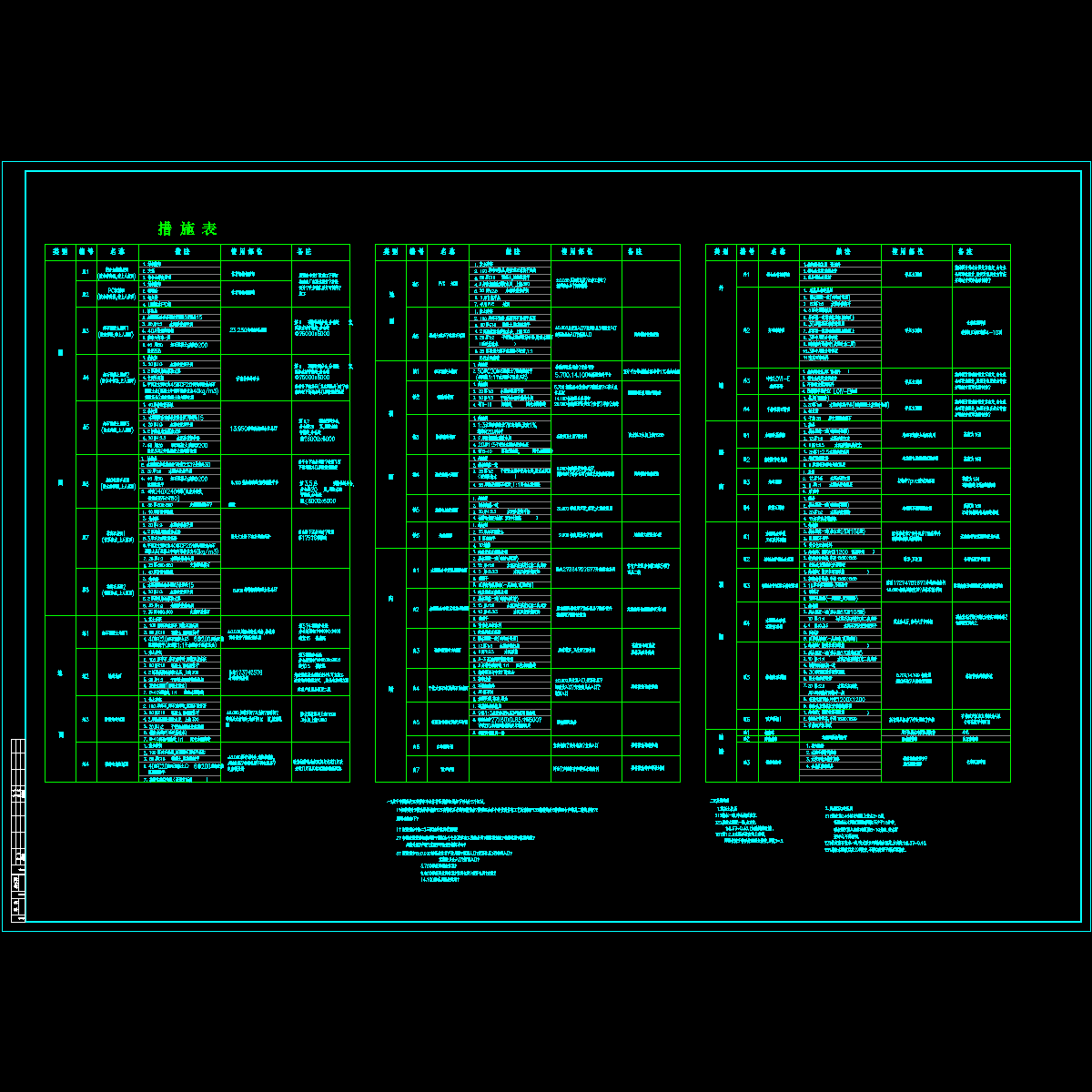

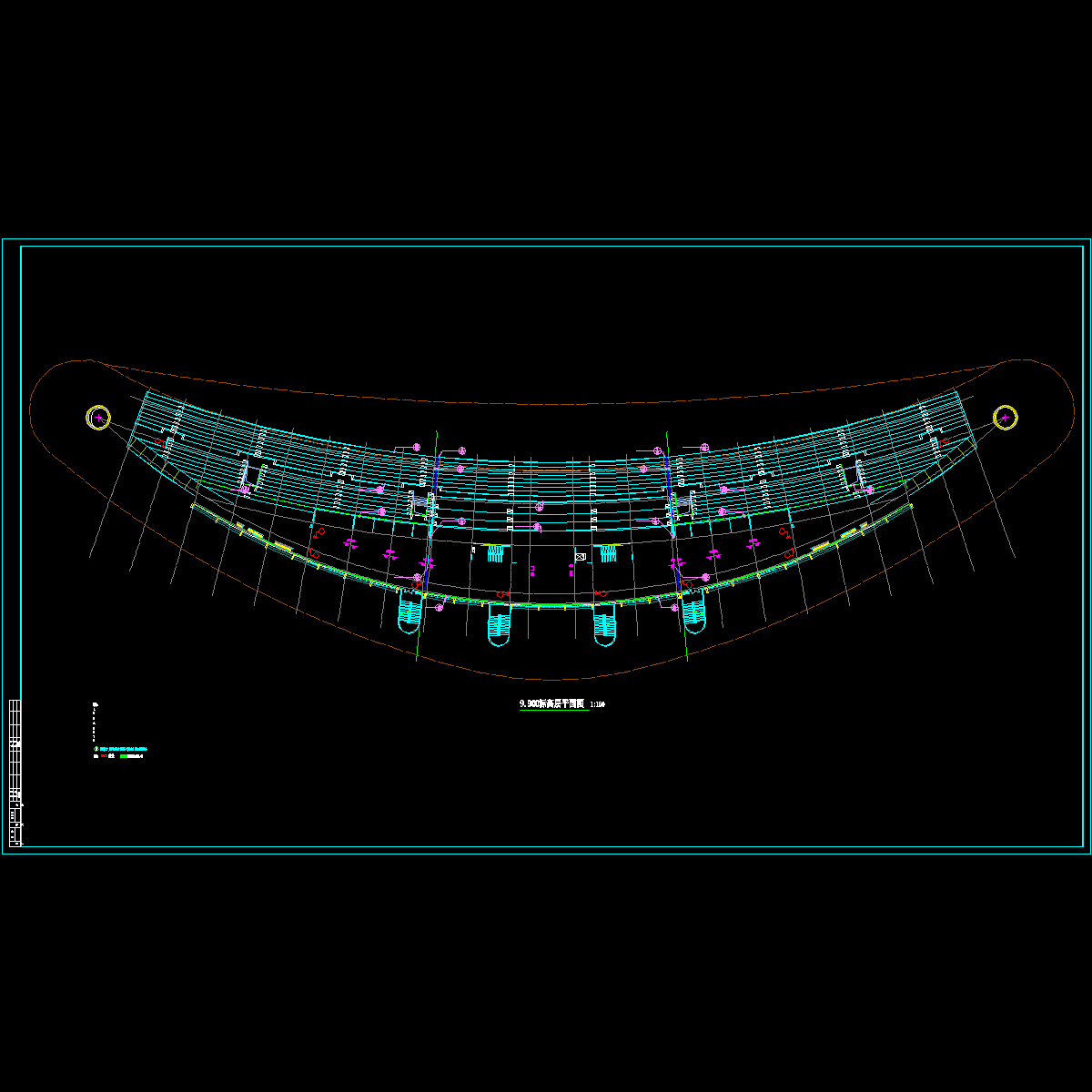

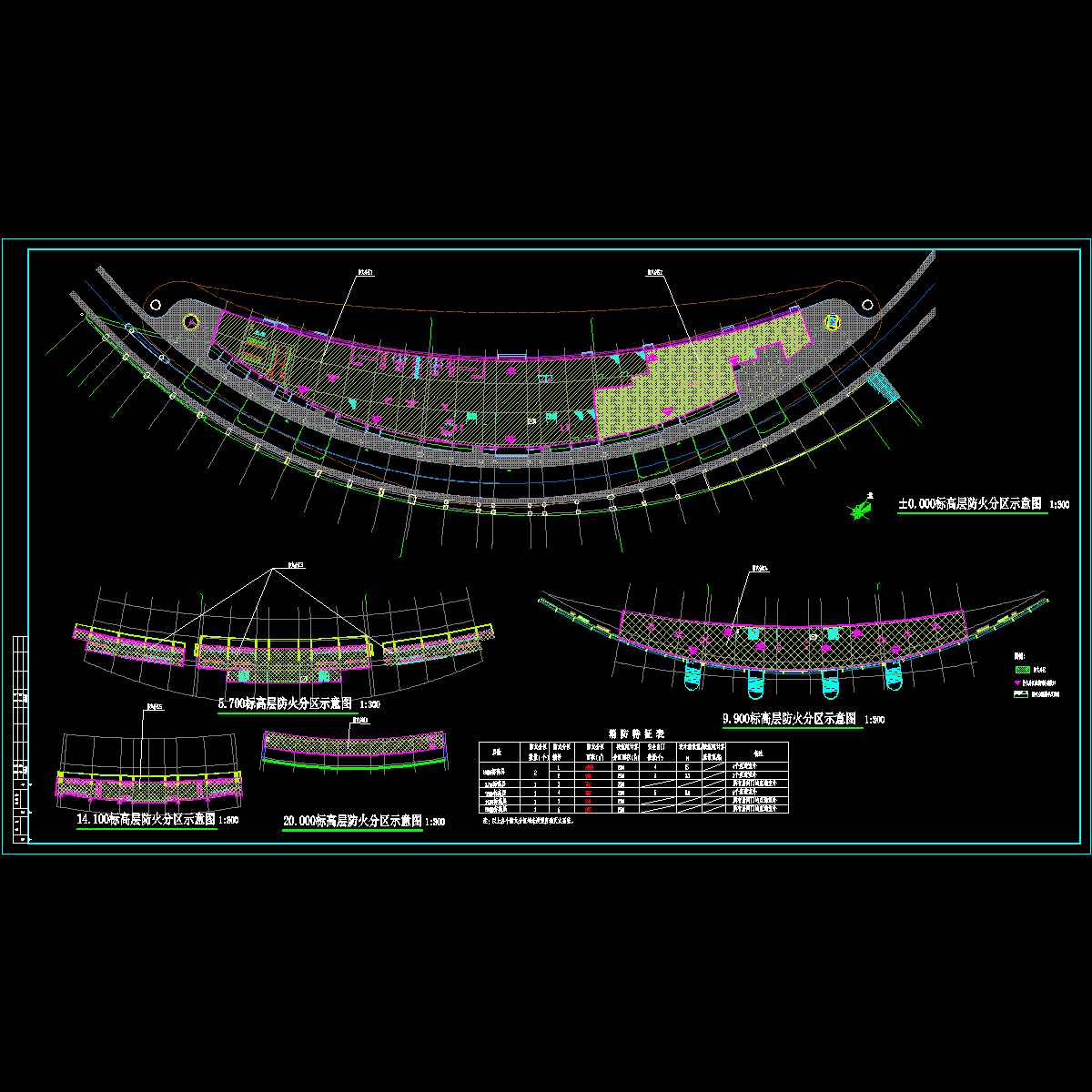

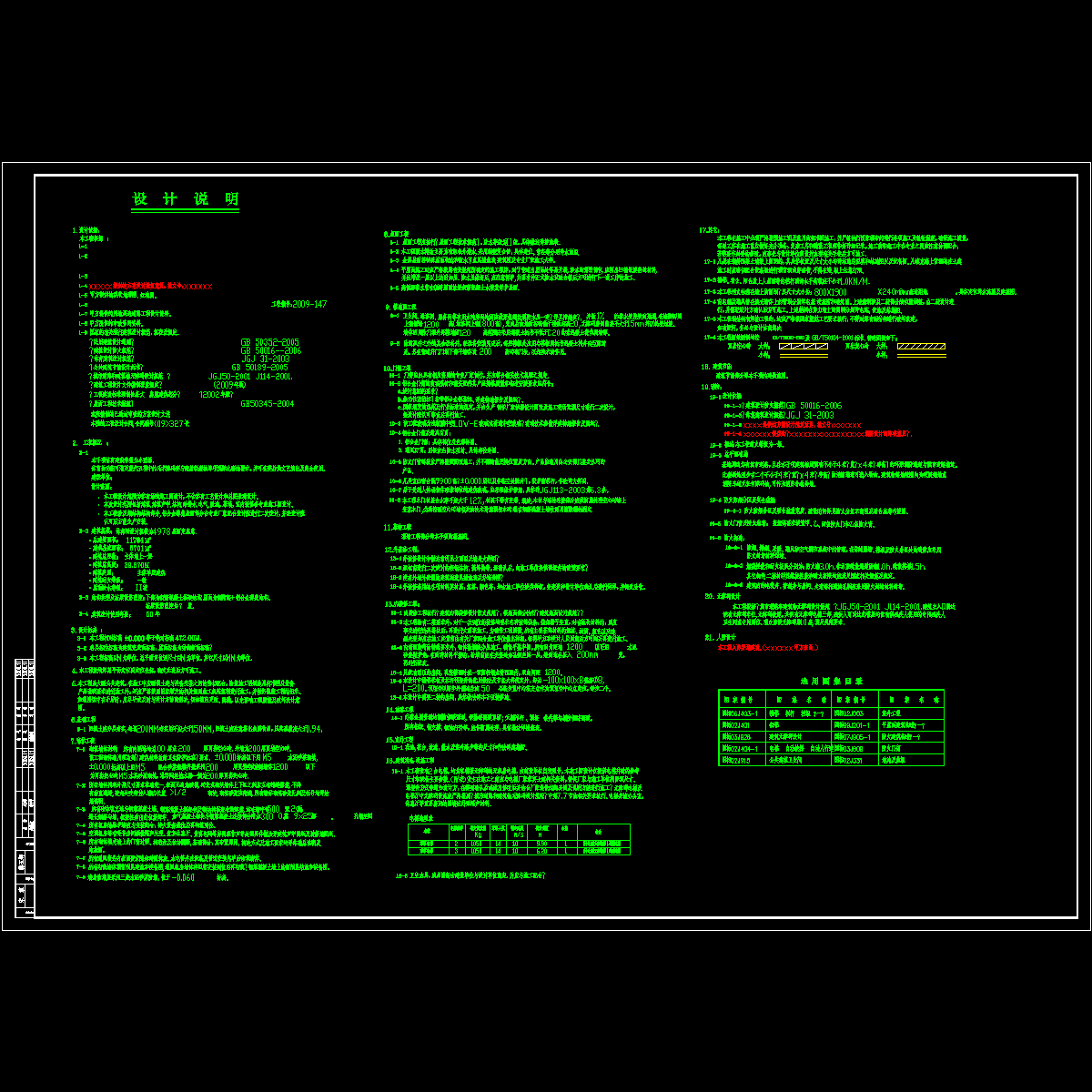

资料包含：设计说明、措施表、轴网定位图、防火分区示意图、标高层平面图、灯桥马道平面图、马道详图、看台座席布置图、立面图、剖面图、楼电梯详图、猫洞详图、卫生间详图、节点详图、门窗表

图5

图6

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源

j002.dwg
j003.dwg
j004.dwg
j005.dwg
j008.dwg
j009.dwg
j010.dwg
j011.dwg
j012.dwg
j013.dwg

以上是部分截图，请下载附件后查看完整高清内容
