288平米现代五项赛事中心热源中心建筑施工图纸

搜索更多资源
  • 建筑类别：体育馆
  • 建筑高度类型：单层建筑
  • 图纸设计深度：施工图
  • 项目所在地：四川
  • 图纸设计风格：现代风格
  • 图纸设计流派：现代
  • 图纸设计格式：天正建筑CAD 7.0,CAD2000
  • 参考图纸：6张
  • 建筑设计面积：288.25平方米
  • 建筑地上层数：1层
  • 设计效果图：无

附件详情

资料包含：设计说明、措施表、标高层平面图、立面图、剖面图、 节点详图



以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

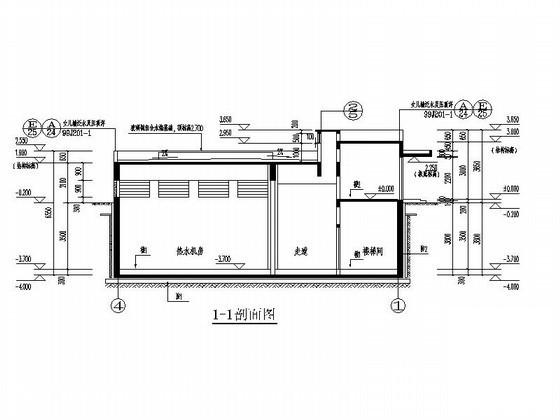

  • 现代建筑图纸 - 1
    现代建筑图纸 - 1

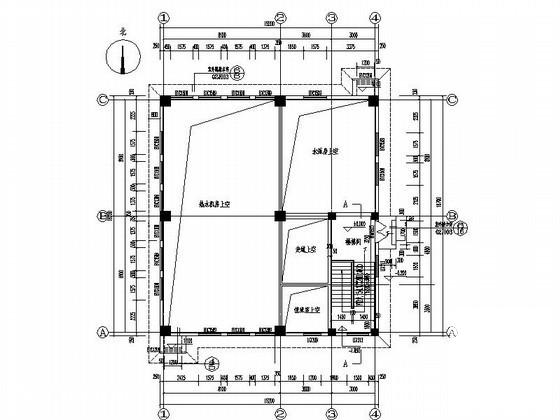

  • 现代建筑图纸 - 2
    现代建筑图纸 - 2

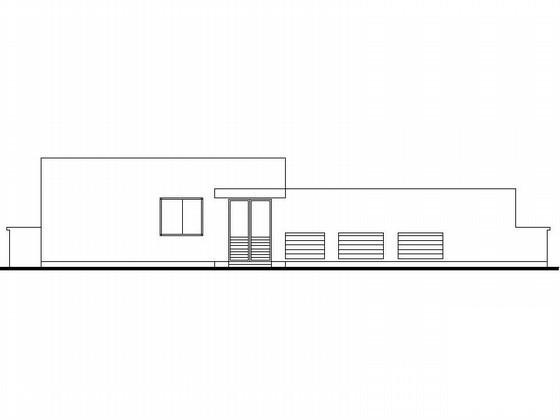

  • 现代建筑图纸 - 3
    现代建筑图纸 - 3
  • 现代建筑图纸 - 4
    现代建筑图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
