制梁场场地布置CAD图纸（占地380亩）

附件详情

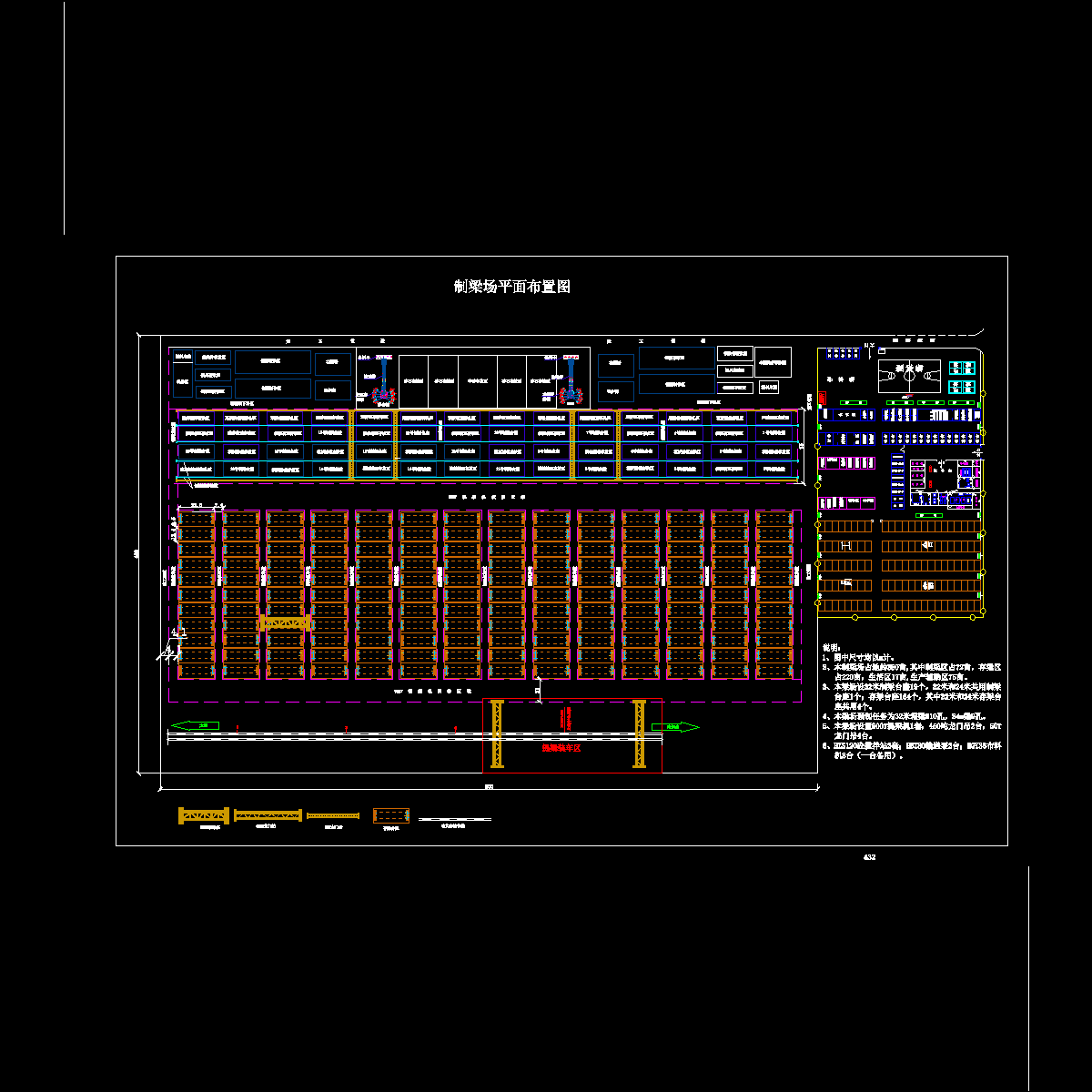

图纸含提梁装车区、900T提梁机、450T龙门吊、60T龙门吊、存梁台座、900T提梁机横移区域、提梁机轨道、施工便道、蒸养蓬罩存放区、底腹板钢筋绑扎区、蒸养蓬罩存放区、制梁台座、顶板钢筋绑扎区、模板清理存放区、锚具存放区、钢绞线存放区、锚具存放区、钢构件存放区、小型构件预制区、材料库房、钢筋制作区、钢筋存放区、存煤场、锅炉房、输送带、备料斗、中砂及碎石存放区、水泥存储罐、拌合站、材料库房、机修区、停车场、篮球场、花坛、厕所、车库、宿舍、会议室、项目部各部门办公室、浴室、招待间、食堂、操作间、储藏室、抗冻室、抗渗室、切割破碎室、压力机室、标养室、沉降池、试验等科室布置图。
本制梁场占地约380亩,其中制梁区占72亩，存梁区占220亩，生活区17亩,生产辅助区75亩。本梁场设32米制梁台座19个，32米和24米共用制梁台座1个；存梁台座154个，其中32米和24米存梁台座共用4个。本梁场预制任务为32米箱梁910孔，24m梁9孔。本梁场设置900T提梁机1套，450吨龙门吊2台，50T龙门吊4台。HZS120砼搅拌站2套；HBT80输送泵2台；HGY36布料机3台（一台备用）。
……共计1张，设计于近代年
