高速公路工程预制梁场建设方案（附CAD图纸中交）(管道布置图)

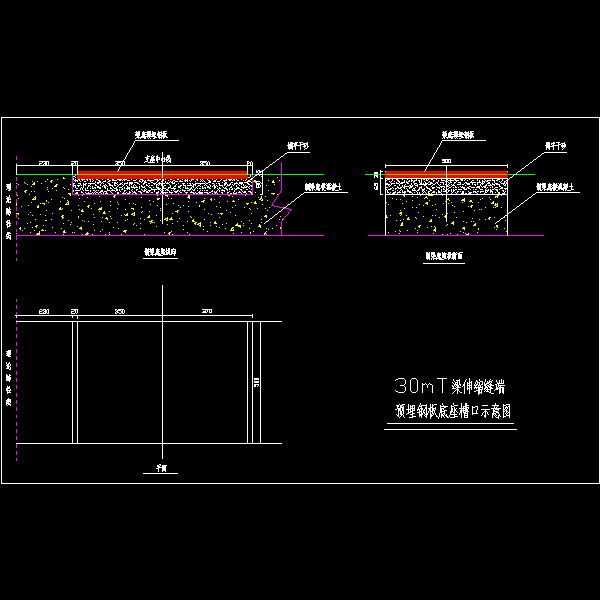

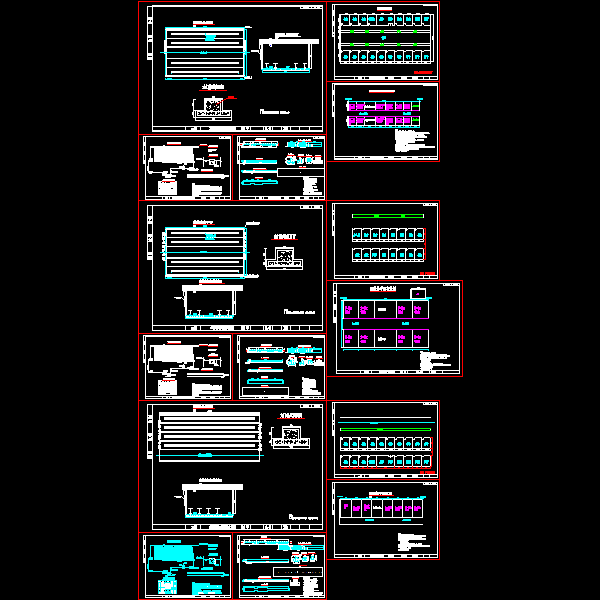

【内容节选】 　　制梁台座和存梁台座均位于大小龙门吊左右轨道之间，制梁台座和存梁台座基础少部分位于路基挖方区域，大部分落在填方区域，填方区域要对台座基底进行特殊处理。场地内制梁区位于XX岸，存梁区位于XX岸。场内功能区划分：制梁区、存梁区、生产保障区（库房等）、辅助生产区（自动喷淋养生设施、钢筋加工场）、办公生活区、水电部分、排水部分、轨道区、管线部分、交通便道等。 　　…… 　　存梁台座施工：浇筑台身砼前，用水准仪控制砼顶面标高，并适当加密高程控制点。制、存梁台座达到设计强度后，在施工进度允许的条件下，对台座实施超载预压，在消除大部分弹性变形并相对稳定后卸载。在存梁过程中，布设水准点高程监控网，密切监测存梁台座的沉降，发现沉降变化异常或不均匀沉降加剧的情况应及时采取措施。 　　…… 　　养护管道布置时考虑避免破坏，主管路埋置在纵向和横向排水沟底部，每排台座一端布置自动喷淋养生支管路，每个台座端部安装两个三通，作为喷淋管的接头。喷淋管采用塑料管，悬挂在T梁两侧的翼板钢筋上。淋喷管上安装两排喷头，一排喷顶板一排喷侧面。喷头间距0.4 m，确保梁板的每个部位均能养护到位，尤其是翼缘板底面及横隔板部位。 　　…… 　　【附CAD图】预制场T梁底座布置图、预制场生活区布置图、预制场T梁自动养生管道布置图、预制梁场平面图、伸缩缝端预埋钢板凹槽、高速公路工程总平面图 　　…… 　　共计46页，编制于2013年8月
