隧道工程防排水施工方案（中交）

附件详情

三、施工方案
3.1、隧道洞口排水
边坡、仰坡坡顶的截水沟结合永久排水系统在洞口开挖前修建好，在边坡坡面上做截流槽，使其出水口防止水顺坡面漫流，洞顶截水沟与路基边沟顺接组成排水系统，路基边沟没有完成前，在施工场地两侧做盲沟把水排出，防止水流冲刷弃渣危害农田和水利设施…………
3.1.1、隧道覆盖层地表积水提前处理。修筑截水沟、排水沟及其他排水建筑物，保证洞口附近不得积水…………
3.1.2、地表的坑洼、钻孔、探坑等以不透水材料或土壤填塞，并分层夯实…………
3.1.3、边坡、仰坡坡顶的截水沟、排水沟于路堑土石方开挖前施工，以确保截引地表水，防止出水口顺坡漫流…………
3.1.4、洞口外积水经常排不出去时，必要时在洞口外适当位置设横向截水沟…………
3.2、隧道结构防排水

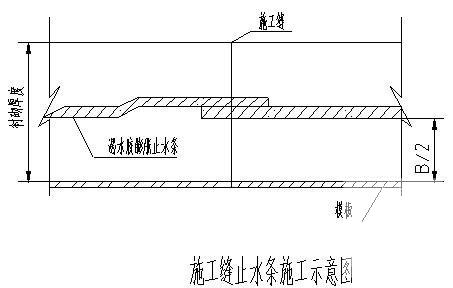

隧道防水等级为一级，衬砌采用防水混凝土，隧道内设双侧排水沟，初期支护与二次衬砌间设防水层，初期支护与防水板间设环纵向透水盲管与洞身排水侧沟连通；二次衬砌施工缝、变形缝处设止水带。施工工序及流程见图“隧道结构防排水 施工工艺 流程图”…………
3.2.1、隧道洞身的断面检测及初期支护处理
3.2.1.1、对洞身要求按每10米/道用红外线断面仪器检测，有凹凸部位的要增加断面检测，不合格部位按检测数据处理，达到设计及规范要求为止…………
3.2.1.2、检查初期支护，外露的钢筋、锚杆要割除，砼整凹凸不平的表面，并施做一层防水砂浆，以防划破或刮破防水板…………
3.2.2、系统盲管施工
3.2.2.1、环向排水盲管施作方法…………
3.2.2.1.1、隧道初期支护与防水板间设5mmHDPE式透水环向盲管，在泄水孔标高处直接与隧道排水侧沟相连通。环向盲管设置间距满足设计要求…………
3.2.2.1.2、按设计要求结合现场实际情况，每设计段长设一排水盲沟与水沟沟身连接。在水量较大地段适当加密…………
