上下行分离隧道防排水设计(内侧沟)

附件详情

  • 无仰拱地段隧道洞内管沟大样图
  • 有仰拱地段隧道洞内管沟大样图
  • 行车方向左侧电缆沟盖板配筋图
  • 纵向排水沟盖板配筋图
  • 路缘边沟大样图
  • 路缘边沟配筋图
  • 延米隧道盖板工程数量表
  • 延米隧道路缘边沟工程数量表
  • 单块盖板钢筋明细表
  • 一块路缘边沟(50cm)工程数量表
  • 行车方向左侧管沟侧壁大样图
  • 行车方向左侧管沟侧壁配筋图
  • 延米电缆沟、水沟侧壁钢筋明细表
  • 隧道洞身防排水设计图
  • 环向盲沟大样图
  • 纵横排水管联接图
  • 盲沟延米工程数量表
  • 打孔波纹管技术指标
  • 沉降缝止水带施工示意图
  • 沉降缝止水带布置横断面图
  • 施工缝止水条布置横断面图
  • 止水条大样图
  • 带注浆管膨润土膨胀止水条技术指标表
  • 沉降缝、施工缝工程数量表

附件详情

限界净宽:10.50m;行车道宽度:2×3.75m;限界净高:5.0m;净高7.09m。曲线进洞长度387.164m。单向纵坡,左洞纵坡为1.04%,右洞纵坡为-1.04%。行驶方向:单向行驶。隧道上下行分离设置,分离式路基设计线间距20.45m,隧道轴线间距31.45m,受平曲线影响,进口段隧道轴线之间的距离由28.36m渐变为20.45m,出口段隧道轴线之间的距离由37.01m渐变为20.45m。左线隧道长590m,右线隧道长585.6m。
隧道侧壁纵向排水盲管采用^116/100HDPE双壁打孔波纹管,隧道横向排水管采用DN50塑料排水管,DN50横向排水管的纵向间距20m,局部地下水丰富地段加密。纵向排水管沿隧道两侧全隧贯通。隧道横向盲沟采用1~3根^50单壁打孔波纹管,其纵向间距原则为20m,干燥无水段落较长时,间距可适当加长;在有水地段间距适当加密。波纹管的根数根据水流大小确定,湿润或滴水地段1~2根,集中小股水流处2~3根,集中大股水一般设3根。盲沟自上而下铺设,盲沟沟身不得侵入二次衬砌,否则应凿槽埋设。纵、横向排水管用塑料三通联接,接头处外裹无纺布,横向排水管应尽量设在环向盲沟处,以便环向盲沟里的水能迅速排入纵向排水沟。隧道路面清洗及消防水与地下水分开排,通过路缘边沟排出洞外。电缆沟积水通过设置^50竖向排水管和塑料三通与横向排水管连接,排入纵向排水沟,竖向排水管纵向间距20m。每围岩类别变化界面均设置沉降缝一道,明洞与暗洞界面设置沉降缝一道,每道沉降缝必须在衬砌全断面设置,施工缝仅在拱墙部位设置。
……共计7张CAD


隧道沉降缝、施工缝设计图

隧道防排水设计图

隧道内侧沟设计图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

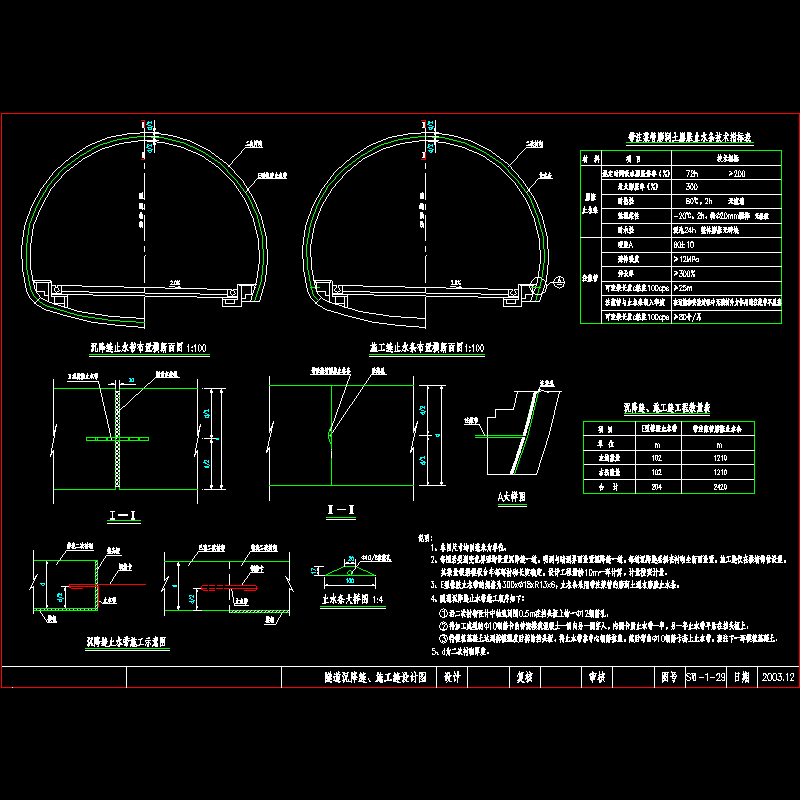

  • 沉降缝、施工缝设计图.dwg
    沉降缝、施工缝设计图.dwg

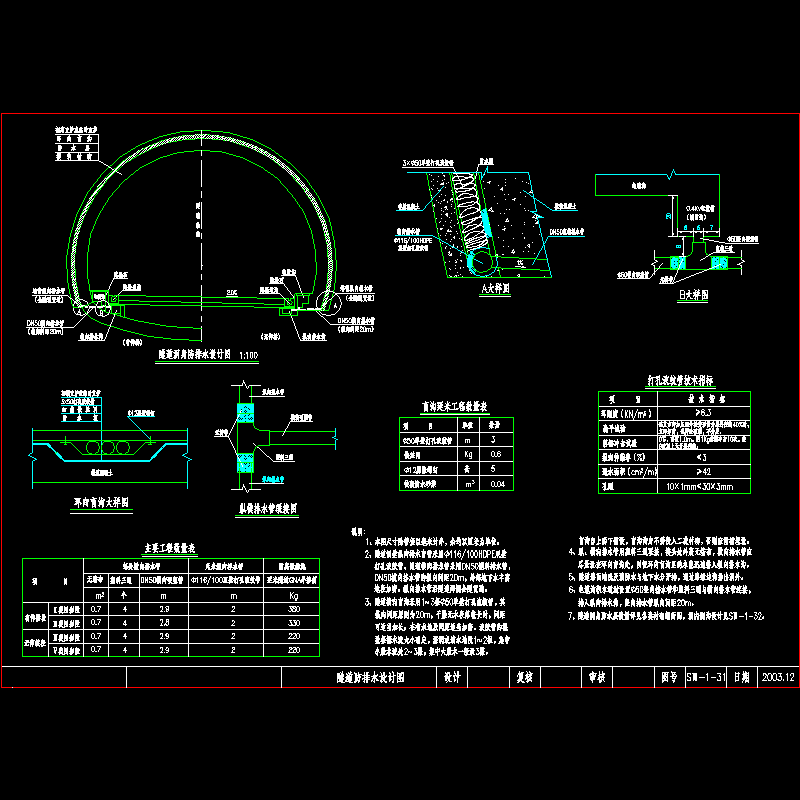

  • 隧道防排水设计图.dwg
    隧道防排水设计图.dwg
  • 隧道内侧沟设计图.dwg
    隧道内侧沟设计图.dwg
以上是部分截图,请下载附件后查看完整高清内容
