下行分离式隧道工程施工方案大样图全套平面图

资料简介
赚取积分

位置：重庆
编制时间：近代
隧道的长度：近代米
隧道的用途分类：交通隧道
围岩分类：Ⅳ:极硬岩

附件详情

隧道设计说明
隧道表
隧道工程数量表
隧道(地质)平面设计图
隧道左线（地质）纵断面设计图4
隧道右线（地质）纵断面设计图4
隧道建筑限界及内轮廓图
紧急停车带建筑限界及内轮廓图
横通道建筑限界及内轮廓图
隧道东洞口（长沙端）总体平面布置图
隧道东洞口（长沙端）洞门设计图3
隧道西洞口（重庆端）总体平面布置图
隧道西洞口（重庆端）洞门设计图3
隧道西洞口（重庆端）交叉渡线设计图3
Ⅱ类围岩浅埋加强段衬砌设计图
Ⅲ类围岩浅埋加强段衬砌设计图
Ⅱ类围岩浅埋加强段偏压衬砌配筋图
Ⅲ类围岩浅埋加强段偏压衬砌配筋图
Ⅲ类围岩洞身深埋段复合式衬砌断面图
Ⅳ类围岩洞身深埋段复合式衬砌断面图
Ⅲ类围岩紧急停车带衬砌断面图
Ⅳ类围岩紧急停车带衬砌断面图
超前小导管预支护设计图
超前锚杆预支护设计图
Ⅱ类围岩浅埋加强段钢架设计图
Ⅲ类围岩浅埋加强段钢架设计图
Ⅲ类围岩紧急停车带衬砌钢格栅拱设计图
中空注浆锚杆及配件大样图
全粘接药卷锚杆及配件大样图
施工缝、沉降缝设计图
隧道施工方案设计图
隧道防排水设计图
隧道内侧沟设计图
隧道内部装饰设计图
隧道路面结构设计图
隧道混凝土路面板分仓及接缝设计图
隧道超高方式图
隧道新奥法量测设计图
隧道紧急停车带、横洞平面布置图
Ⅲ类围岩紧急停车与主洞连接设计图
Ⅳ类围岩紧急停车与主洞连接设计图
人行横洞衬砌断面图
人行横洞防排水设计图
人行横洞与交叉口设计图
人行横洞封闭门设计图
车行横洞一般构造图
车行横洞衬砌断面图
车行横洞防排水设计图
Ⅲ类围岩车行横洞与隧道交叉口一般构造图
Ⅲ类围岩车行横洞与隧道交叉口配筋图
Ⅳ类围岩车行横洞与隧道交叉口一般构造图
Ⅳ类围岩车行横洞与隧道交叉口一般构造图
车行横洞与隧道交叉口管沟设计图
车行横洞封闭门支洞设计图

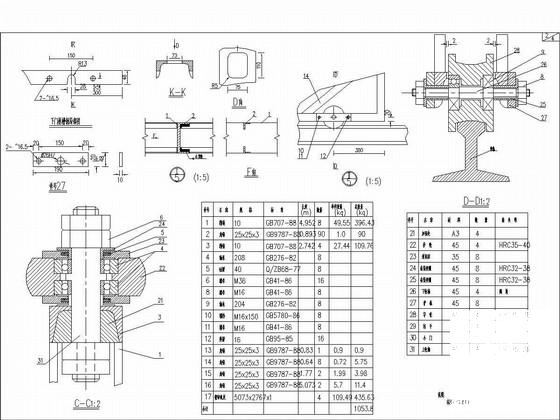

车行横洞封闭门设计图
隧道射流风机平面布置图
隧道射流风机安装位置图
隧道射流风机悬挂段衬砌钢筋布置图
隧道射流风机预埋件布置图
隧道风机悬挂段预埋支座设计图
隧道风机悬挂段预埋件大样图
隧道洞内消防系统平面布置图
隧道洞内消防洞室设计图
隧道供配电预埋件平面布置图
隧道通风电缆预埋件设计图
隧道照明灯具安装位置图
隧道照明电缆预埋件设计图
隧道东洞口（长沙端）电缆沟设计图
隧道西洞口（重庆端）电缆沟设计图
隧道弃渣场设计图
小倾角岩层防塌动态设计图

附件详情

图纸按新奥法理论设计，含洞门设计、防排水设计、供配电、横洞、平纵、数量表、通风设计、消防及照明设计等。
设计行车速度：100Km/h；限界净宽：10.50m；行车道宽度：2×3.75m；限界净高：5.0m。行驶方向：单向行驶。隧道上下行分离设置，分离式路基设计线间距30m，隧道轴线间距41m受平曲线影响，出口段隧道轴线之间的距离由41m渐变为34.75m。左线隧道长1986m，右线隧道长近代m，属长隧道。隧道衬砌内轮廓按建筑限界净宽10.5m，净高5.0m拟定，为R=5.55m的单心圆曲墙圆拱，隧道净宽10.80m，净高7.09m，内净空面积64.82m2，内净空与建筑限界之间的净空满足拱顶悬挂两台SDS90型射流风机，并预留了内装饰层净空，同时还考虑了照明、消防、交通工程等营运管理设施所需空间。
洞口Ⅱ类围岩浅埋段采用18工字钢作为初期支护加劲措施，Ⅲ类围岩浅埋段采用14工字钢作为初期支护加劲措施；超前小导管长度调整为4.5m；衬砌边墙脚采用HDPE双壁打孔波纹管；短隧道及洞口采用沥青混凝土路面有利于防止车辆高速进入隧道时产生侧滑且行车舒适，短隧道与洞口250m范围内路面采用复合路面。采用射流风机纵向通风。
……共计81张，设计于

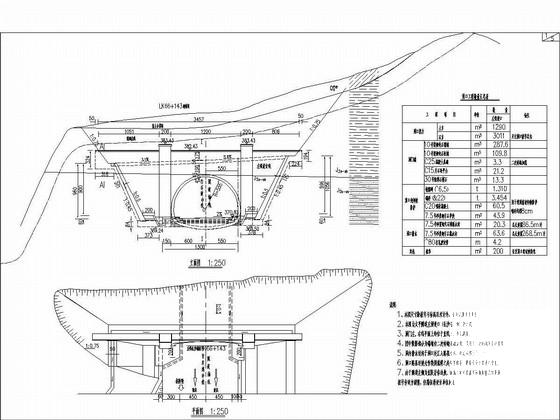

洞门设计图

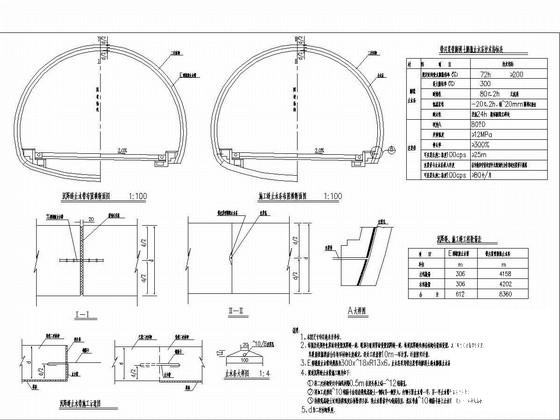

隧道沉降缝、施工缝设计图

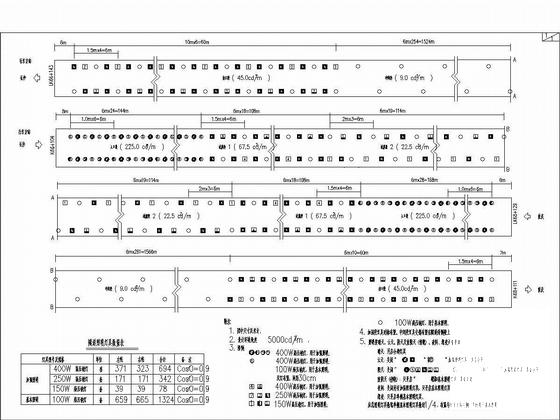

隧道主洞内照明灯具平面布置图

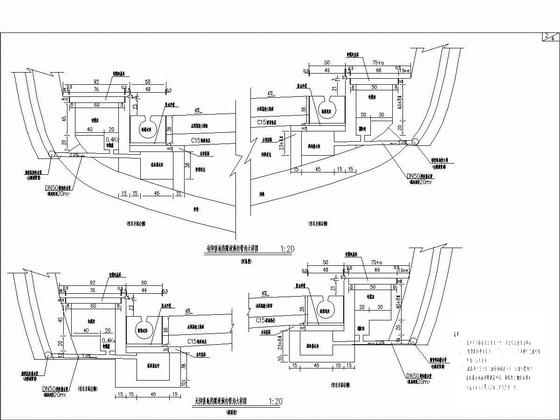

隧道内侧沟设计图

Ⅳ类围岩隧道与车行横洞交叉口配筋图

隧道内侧沟设计图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
