三峡翻坝公路分离式隧道通用CAD图纸（两沟合一)

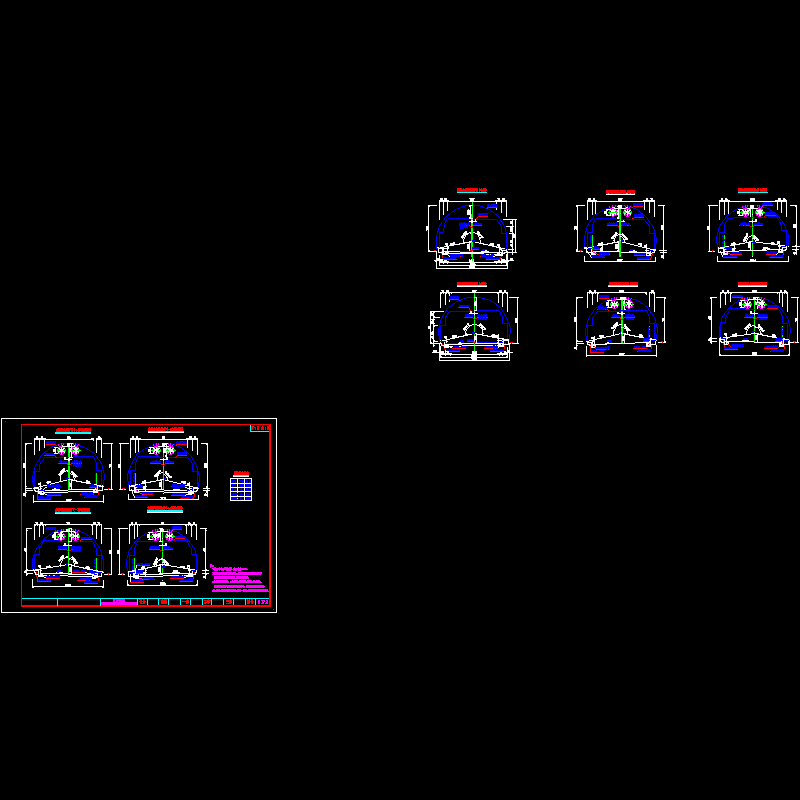

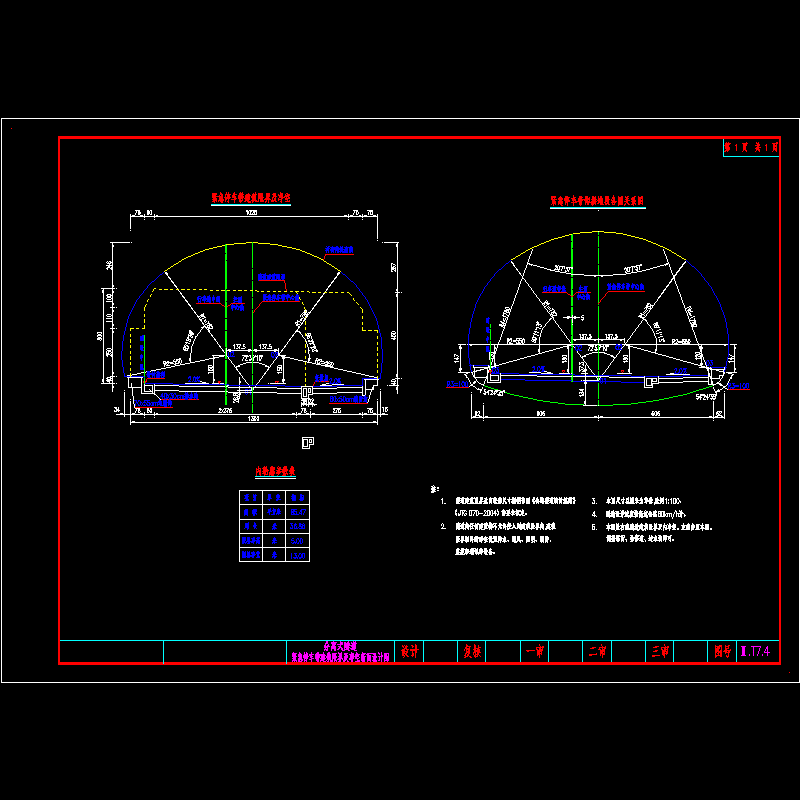

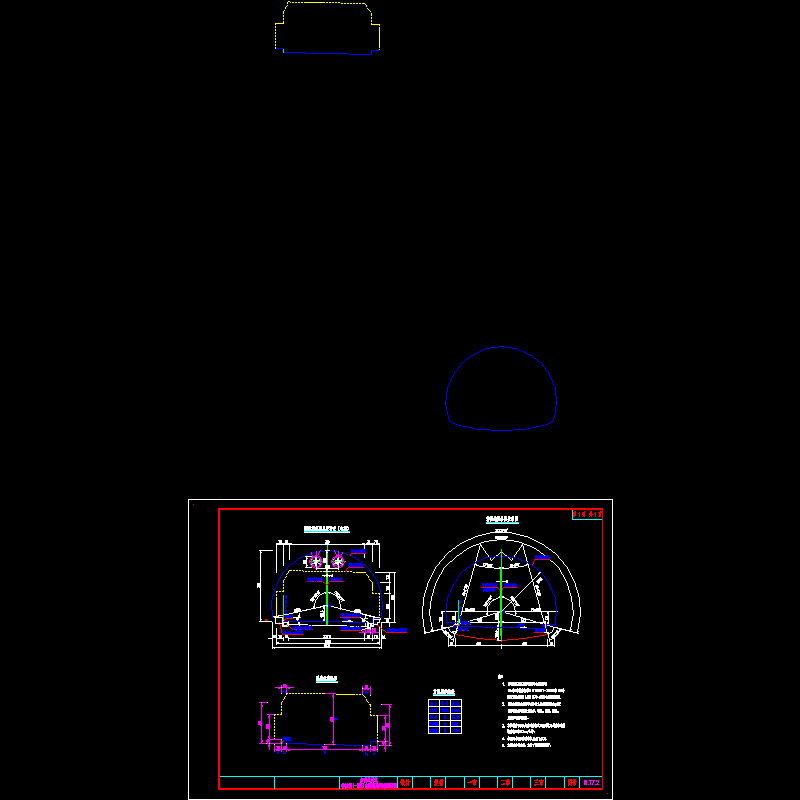

1 隧道通用图设计说明 　　2 行车主洞（一般段）建筑限界及净空断面设计图 　　3 行车主洞（超高段）建筑限界及净空断面设计图 　　4 紧急停车带建筑限界及净空断面设计图 　　5 车行、人行横洞建筑限界及净空断面设计图 　　6 SM-1（明洞）衬砌设计图 　　7 SM-1（明洞）衬砌配筋设计图（一）、（二） 　　8 SM-2（明洞）衬砌设计图 　　9 SM-2（明洞）衬砌配筋设计图（一）、（二） 　　10 S5-1型复合衬砌设计图 　　11 S5-1型复合衬砌配筋设计图 　　12 S5-2型复合衬砌设计图 　　13 S5-2型复合衬砌配筋设计图 　　14 S4-1型复合衬砌设计图 　　15 S4-2型复合衬砌设计图 　　16 S3型复合衬砌设计图 　　17 S2型复合衬砌设计图 　　18 S7-1（紧急停车带）衬砌设计图 　　19 S7-2（紧急停车带）衬砌设计图 　　20 S7-3（紧急停车带）衬砌设计图 　　21 S5-1型复合衬砌钢支撑设计图（一）、（二） 　　22 S5-2型复合衬砌钢支撑设计图（一）、（二） 　　23 S4-1型复合衬砌格栅钢架设计图（一）、（二） 　　24 S7-1型复合衬砌钢支撑设计图（一）、（二） 　　25 紧急停车带布置图 　　26 车行横洞布置图 　　27 车行横洞衬砌设计图 　　28 Ⅳ级围岩车行横洞口衬砌配筋加强设计图 　　29 车行横洞口交叉部衬砌配筋加强设计图 　　30 车行横洞卷帘门预留洞室设计图
