净宽10.57m分离式公路隧道全套CAD施工图纸(86张).dwg

技术标准:    1、设计行车速度:80Km/h    2、设计交通量:近期 10594辆/日    远期 28096辆/日    3、隧道建筑限界    (1)限界净宽:9.75m    (2)行车道宽度:2x3.75m    (3)限界净高:5.0m    (4)行驶方向:单向行驶。    4、设计荷载    汽车一超20级,挂车-120级;   ......   隧道概况:    隧道上下行分离设置,分离式路基设计线间距29.24m,隧道轴线直线段间距39.24m,左线隧道长1695m,右线隧道长1715.687m。   ......   设计于2001年,共85张CAD设计图。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

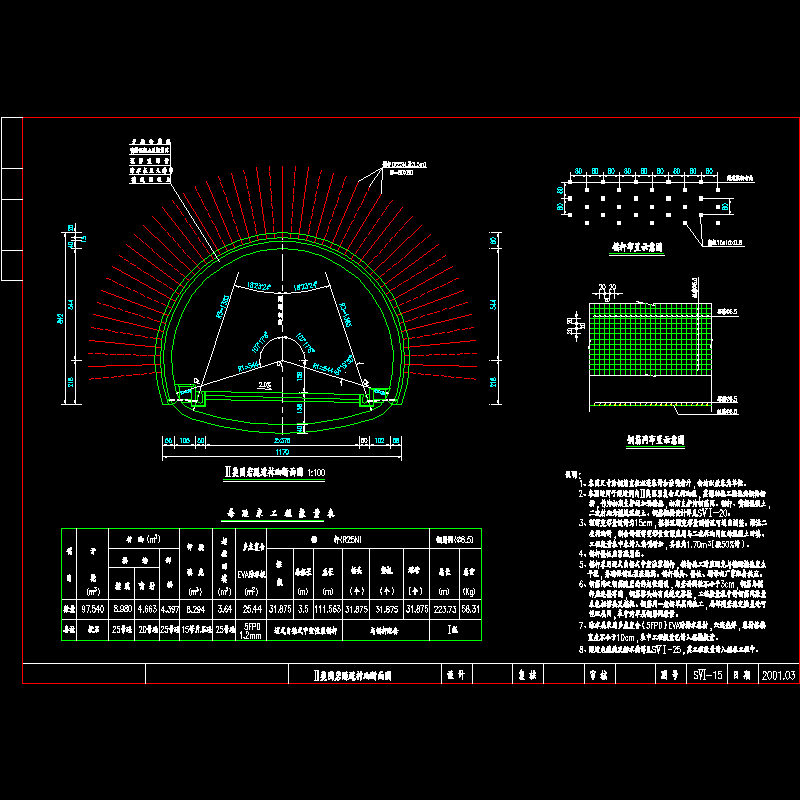

  • Ⅱ类围岩衬砌断面图.dwg
    Ⅱ类围岩衬砌断面图.dwg

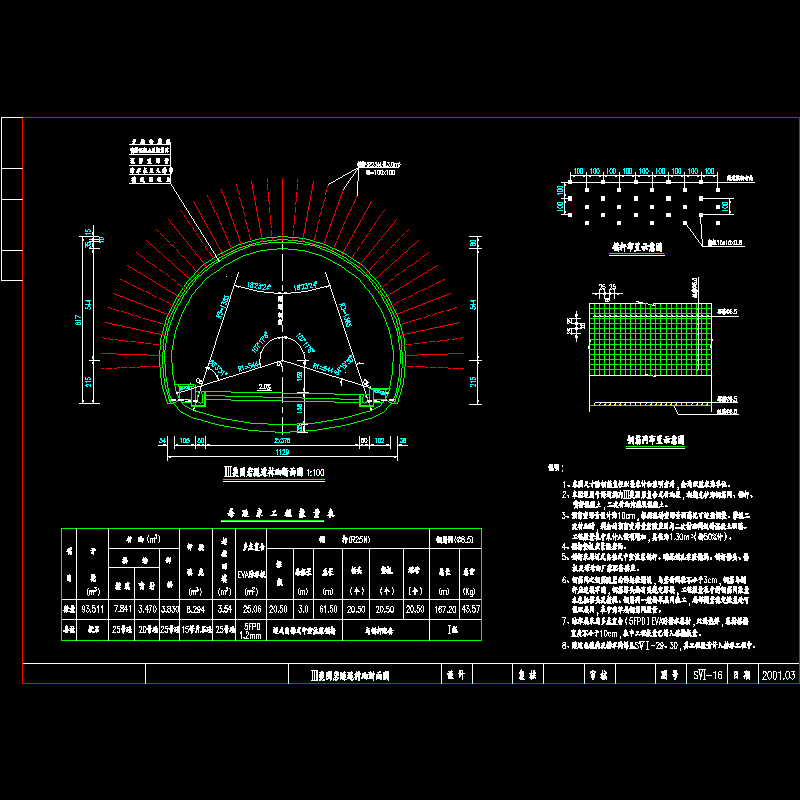

  • Ⅲ类围岩衬砌断面图.dwg
    Ⅲ类围岩衬砌断面图.dwg

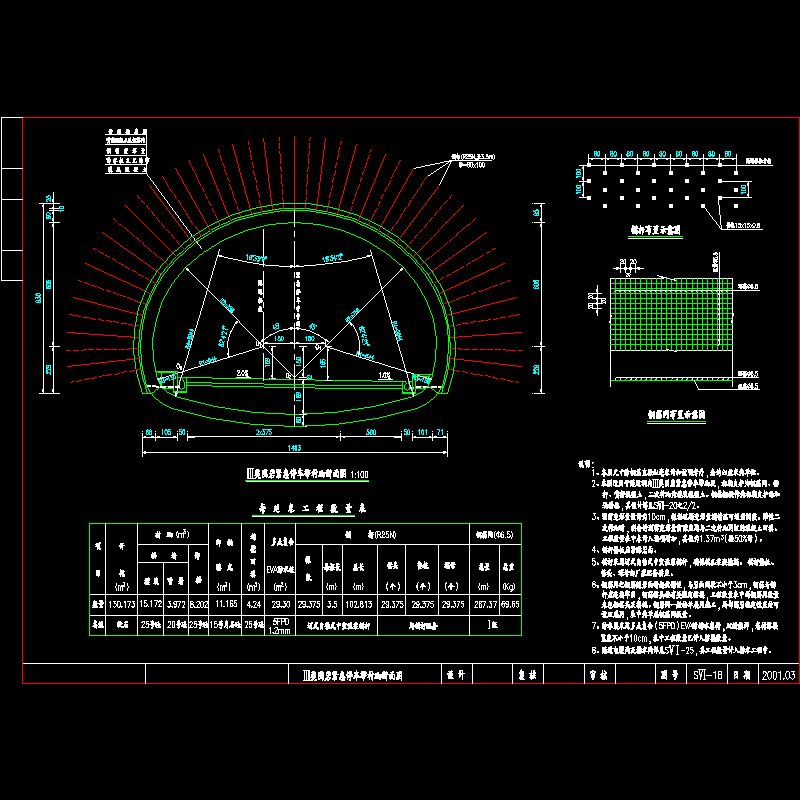

  • Ⅲ类紧急停车带衬砌断面图.dwg
    Ⅲ类紧急停车带衬砌断面图.dwg

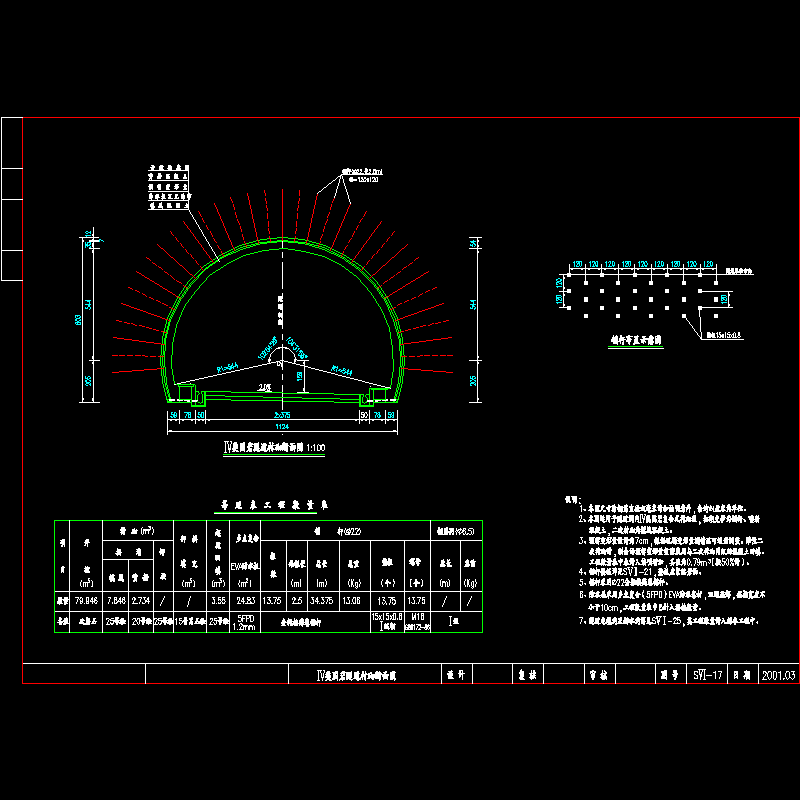

  • Ⅳ类围岩衬砌断面图.dwg
    Ⅳ类围岩衬砌断面图.dwg

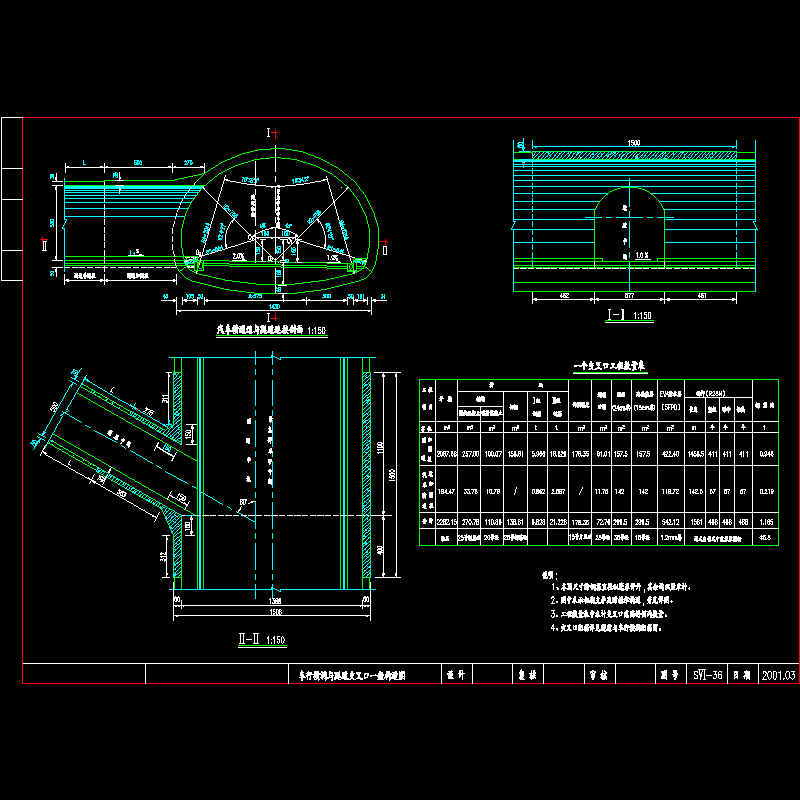

  • 交叉口一般构造图.dwg
    交叉口一般构造图.dwg
  • 交叉口管沟(1).dwg
    交叉口管沟(1).dwg
  • 交叉口管沟(2).dwg
    交叉口管沟(2).dwg
  • 交叉口管沟(3).dwg
    交叉口管沟(3).dwg
  • 交叉口配筋图(1).dwg
    交叉口配筋图(1).dwg
  • 交叉口配筋图(2).dwg
    交叉口配筋图(2).dwg
