城市景观桥施工图纸设计(钢管拱桥公路-II级全宽700cm,净宽640cm).dwg

该项目孔跨式样:1—28m有推力钢管拱桥,拱圈采用桁架式钢管拱,现浇钢筋混凝土桥面板结构。   桥梁宽度:全宽700cm,净宽640cm。桥面纵横坡:主桥横坡采用1.0%双向坡。横坡由桥面铺装形成,纵坡由拱圈形成。   基础:钢筋混凝土承台下基础为Φ1000mm钻/挖孔桩,桩长14m。该资料包含: 总体布置图、 拱肋加工详图、 桥面铺装构造钢筋图、 桥台构造图等,内容详实,可供参考。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

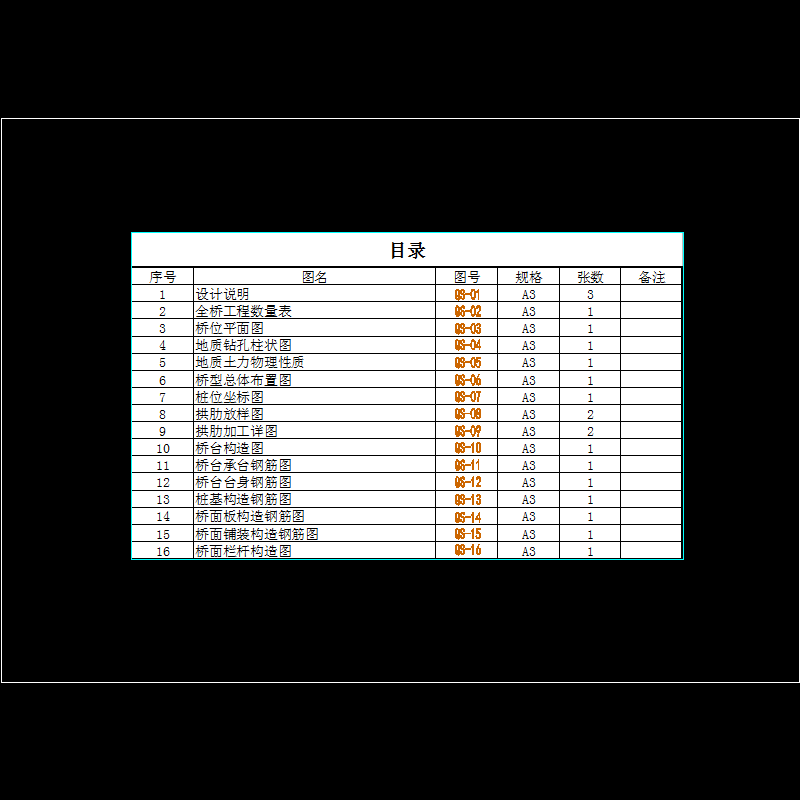

  • 城市景观桥施工图纸设计(钢管拱桥公路-II级全宽700cm,净宽640cm).dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
