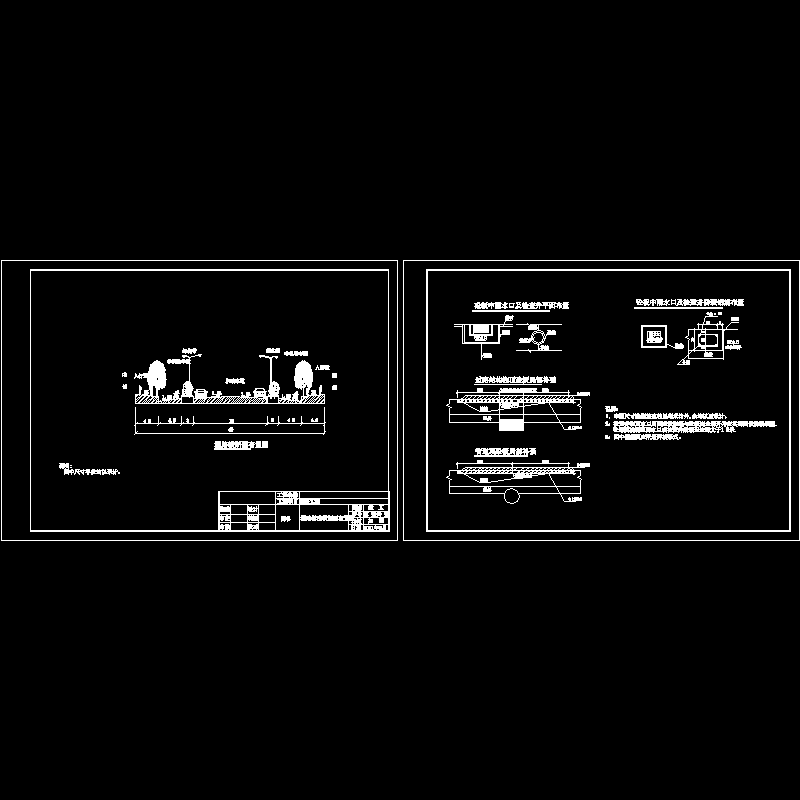

城市II级主干道路标准横断面布置节点CAD详图纸设计

附件详情

1.道路等级:城市主干路Ⅱ级。 2.设计车速:40km/h。 3.道路设计荷载:标准轴载BZZ-100kN 4.路面结构:刚性路面结构 5.道路横坡:采用直线型路拱；车行道横坡1.5%,人行道横坡2.0% 6.道路设计年限：20年平面设计：道路路线全长1972.367米，平曲线设置3处，平曲线半径500米。道路红线宽40米，横断面布置采用三块板，其中车行道2×8米，两侧分隔带宽3米，非机动车道2×4.5米，人行道宽2×4.5米。
