800米II级市政道路排水施工图纸

资料简介
赚取积分

设计说明：有
功能：交通道路
设计内容：污水排水系统,雨水排水系统
设计阶段：施工图设计
参考图纸：20张以上
管道方式：暗沟
设计年代：近代

附件详情

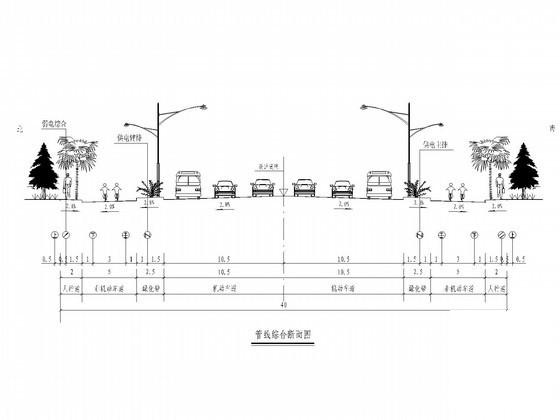

管线综合断面图
排水平面图

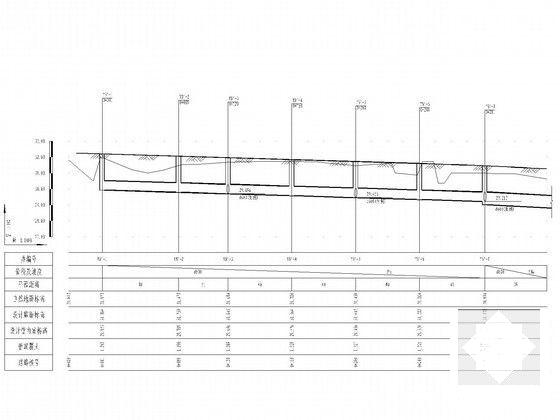

北侧雨水管道纵断面图
北侧污水管道纵断面图
南侧雨水管道纵断面图
南侧污水管道纵断面图
检查井加固设计图
雨水口加固设计图
雨水口加固设计图

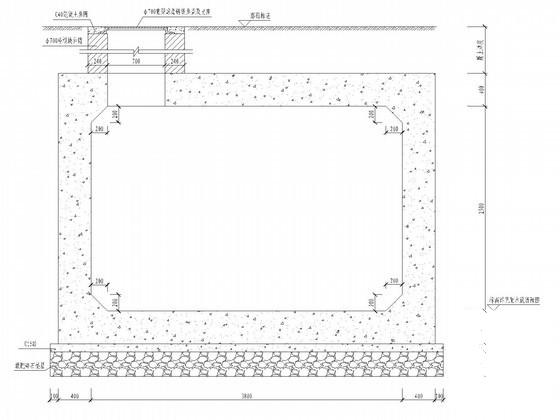

钢筋砼箱涵断面图
钢筋砼箱涵配筋图
变形缝构造图
检查孔加固钢筋布置图

附件详情

根据城市路网总体规划，该路建设工程为本市的一条新建道路，是明光市道路网的组成部分，项目起于女山大道，自西向东分别与梁郢路、向阳路、南泰路相交，道路全870.303m，规划道路等级为城市次干道，沿线目前基本为农田及沟塘。设计速度50Km/h，规划红线宽40米。
设计范围：雨水：本段雨水共一个出口，由两端排向中间的方式经K0+578处箱涵排入规划河道中，管径为d600～d1000。
污水：本段污水共一个出口。
，共26张图纸；

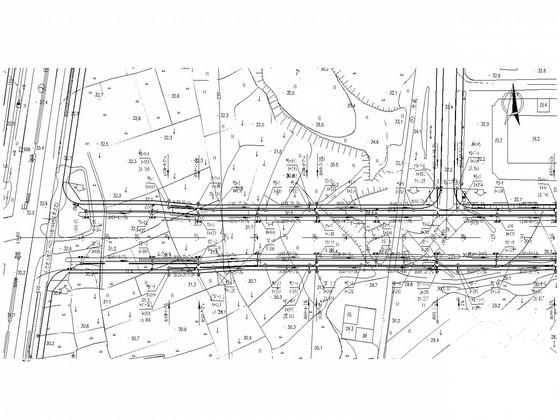

排水平面图

钢筋砼箱涵断面模板图

检查井加固设计图

南侧雨水管道纵断面图

北侧污水管道纵断面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
