1.4公里市政道路排水CAD施工图纸
- 设计说明：有
- 功能：交通道路
- 设计内容：污水排水系统,雨水排水系统
- 设计阶段：施工图设计
- 参考图纸：10-20张
- 管道方式：暗沟
- 设计年代：近代
附件详情
- 资料目录
- 排水设计说明及主要材料表
- 排水平面设计图
- 雨水纵断面设计图
- 污水纵断面设计图
- 排水横断面图
- 井圈加强设计图
- 检查井加强设计图
- 管线综合横断面图
附件详情
该项目全长1410.65米，标准路幅宽28米；排水体制采用雨污分流制。雨水管沿道路中线布置，管径为d500—d1200mm，覆土在0.90—4.95米之间，近期分三个排出口分别排入路一、、路二已建雨水系统；污水管布置在道路南侧机动车道与非机动车道的分界线下，管径为d400—d500mm，覆土在1.99—4.56米之间，近期分三个排出口分别排入路三、路四已建污水系统。
编制于2010年，共计20张图纸；
Ⅰ-Ⅰ剖面图
检查井加强设计图
雨水纵断图设计
污水纵断面设计图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

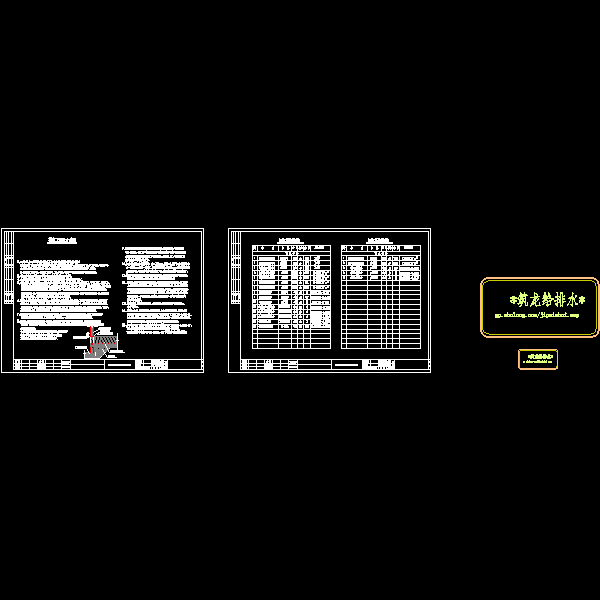

00排水说明及材料表.dwg -

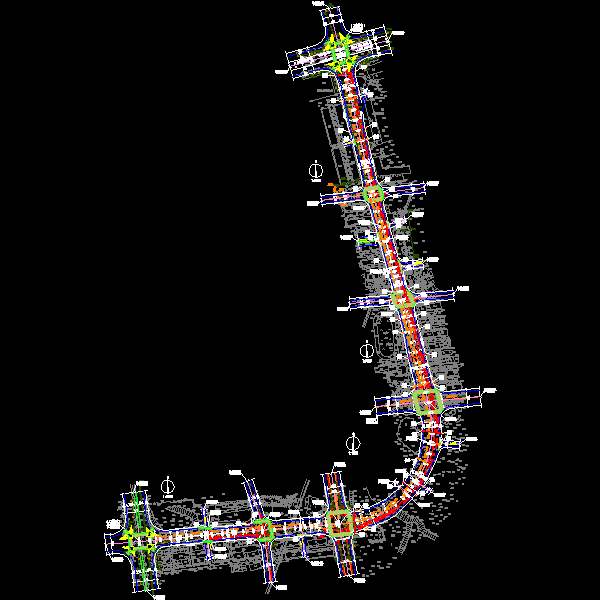

01排水平面设计图.dwg -

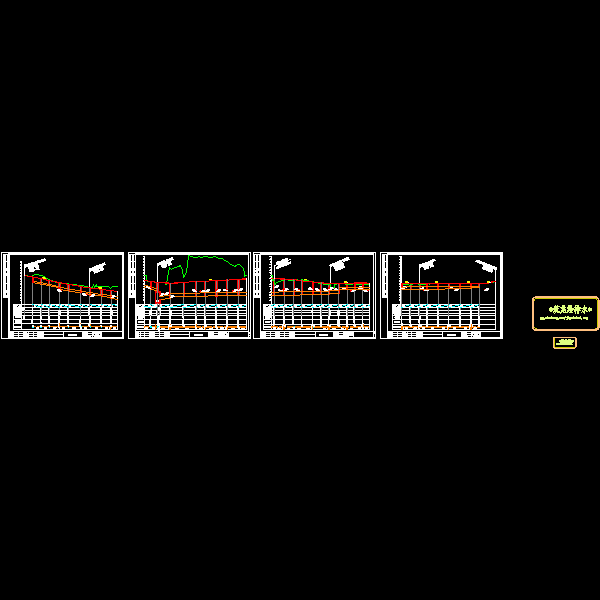

02雨水纵断面设计图.dwg -

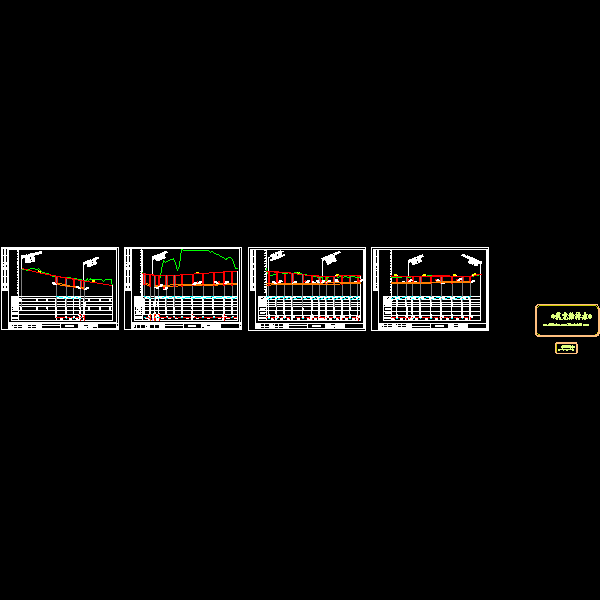

03污水纵断面设计图.dwg -

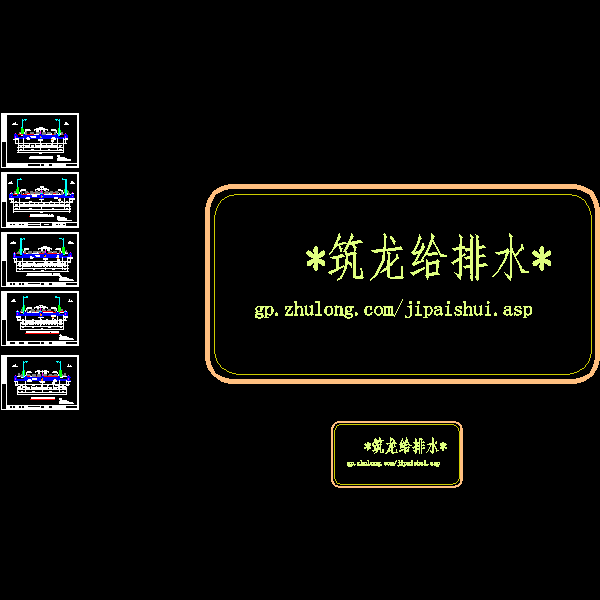

04排水横断面图.dwg -
05井圈加强设计图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.85 MB
- 收藏次数：0
-
文件名称：
附件-995859579887555790868.rar
