8层宾馆酒店空调设计施工CAD大样图

附件详情

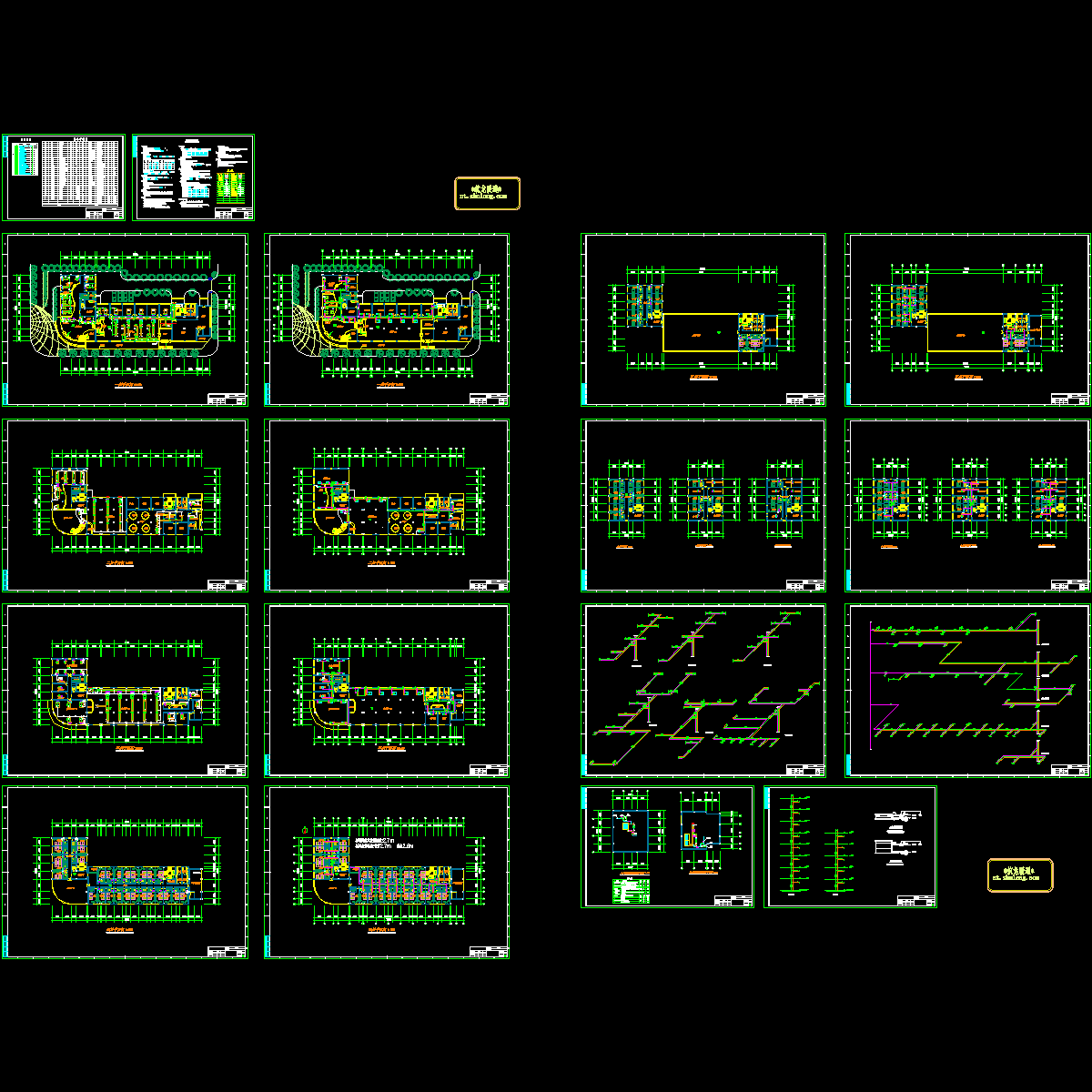

稿件江苏苏州某商务酒店中央空调设计施工图纸，包括空调负荷计算书及水力计算书。建筑包括餐厅，夜总会，美容院，办公等功能，酒店地上8层，一至三层为商业用房，四至八层为标准间等。该资料要求设计本宾馆的中央空调系统，实现每个有人员房间的夏季空调供冷冬季供热。冷负荷指标202W/m2，，总冷负荷833kW；热负荷指标90W/m2，，总热负荷414kW。气流组织为：配合装修作百叶侧送风口或方型、矩型散流器下送，回风为天花百叶回风口及百叶门回风……

图纸共18张。
