小型宾馆酒店采暖通风系统设计CAD施工图纸（卧式暗装风机盘管）

附件详情

一、项目概要：
宾馆的采暖,通风及防排烟设计.....
二、系统设计：
1.该项目所有客房,走道均采用风机盘管加新风方式。
2.风机盘管采用卧式暗装风机盘管。
3.室外新风采用自然进风的方式进入房间,新风量按50m/h人设计。

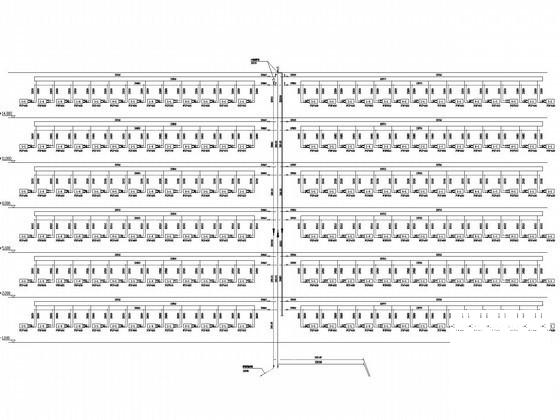

4.采暖水系统采用两管制闭式机械循环变水量系统,水系统布置采用垂直同程式和水平同程式
5.该项目客房和卫生间设机械排风,通风换气次数为5~8次/h

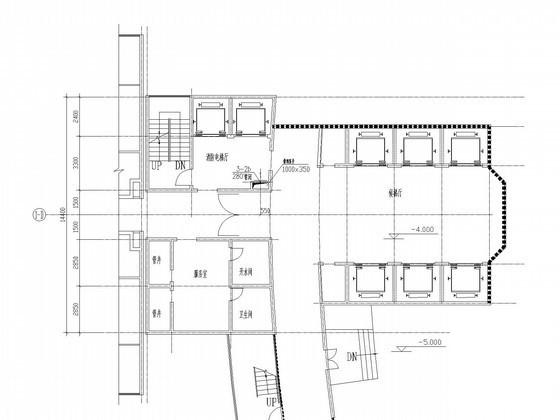

6.消防电梯机房,电梯机房设自然进风机械排风系统,通风换气次数6次/h...

图纸共13张。
