10层办公楼空调通风防排烟系统设计CAD施工图纸（给排水设计风机盘管配电）

附件详情

一、项目概要：
地下一层，地上主体九层，地上部分设置集中空调系统...
二、冷热源：

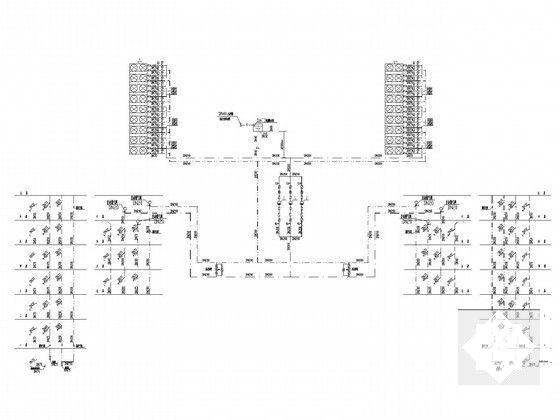

冷热源由设置在屋面的热泵机组提供...
三、空调系统：
1.空调冷媒是由屋面热泵机组提供的7～12°C冷水。
2.空调热媒是由屋面热泵机组提供的40～45°C热水。

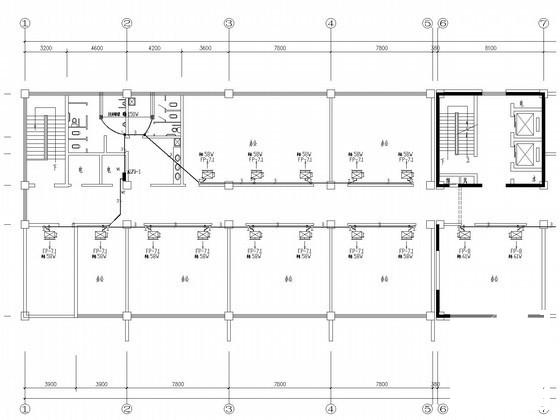

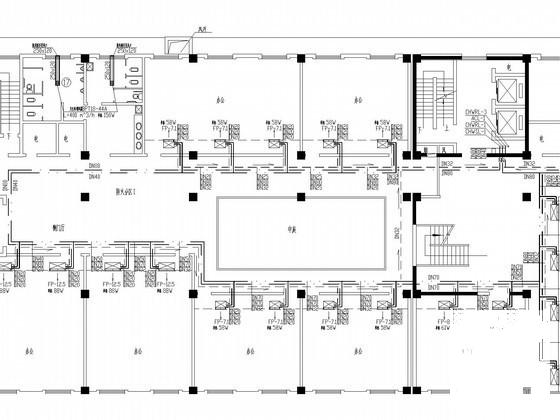

3.一～九层为风机盘管（水-水）系统，风机盘管为卧式暗装普通型。
4.气流组织为百叶风口上侧送，顶部下回风...
四、通风排烟系统：

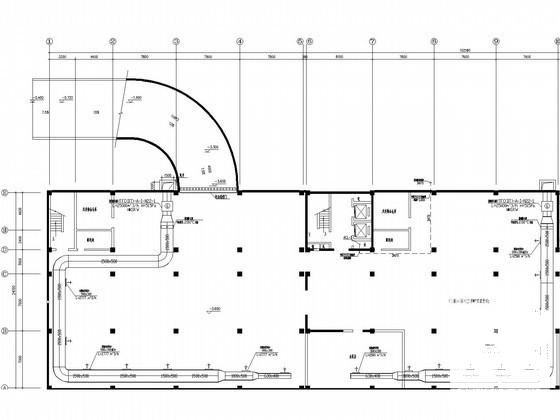

1.地下室排烟风机、走廊排烟风机、楼梯间加压风机、排烟防火阀及走廊排烟风口等均受消防中心联动控制。
2.空调风系统及通风系统的风管和其机组连接均采用软接...

图纸共33张。
