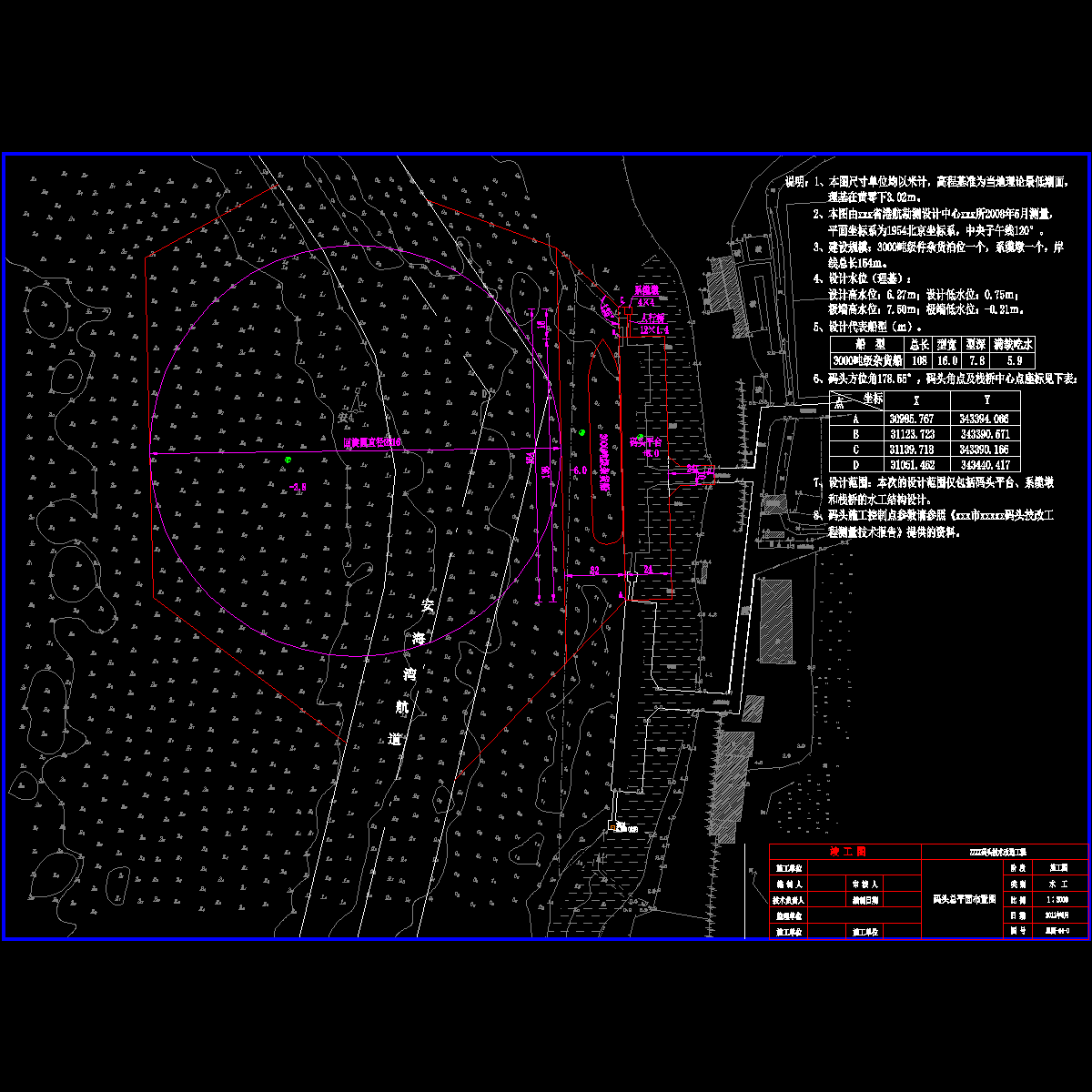

码头建设规模：3000吨级件杂货泊位一个，系缆墩一个，岸线总长154m。设计范围是码头平台、系缆墩和栈桥的水工结构设计。
【内容摘要】
一 设计荷载
1、使用荷载
码头平台均布荷载：20KN/m2
集中荷载：20t汽车、40t门机。
栈桥均布荷载：10KN/m2 ；集中荷载：20t汽车。
2、船舶荷载：3000吨级杂货船
风力大于九级风时船舶必须离开码头。
(1) 系缆力：350KN
(2) 撞击力：300KN
3、地震荷载：按地震烈度7度考虑。
二、码头结构

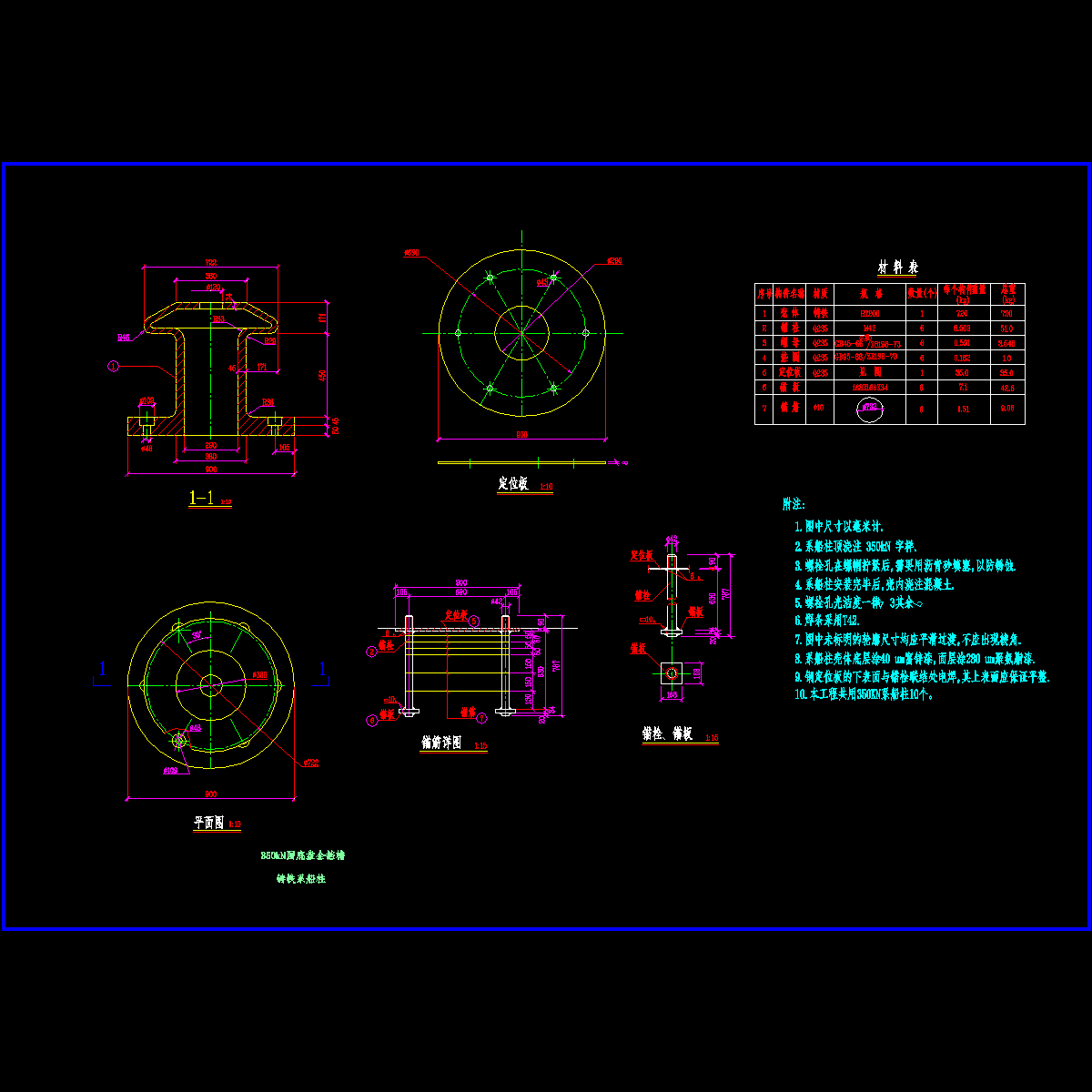

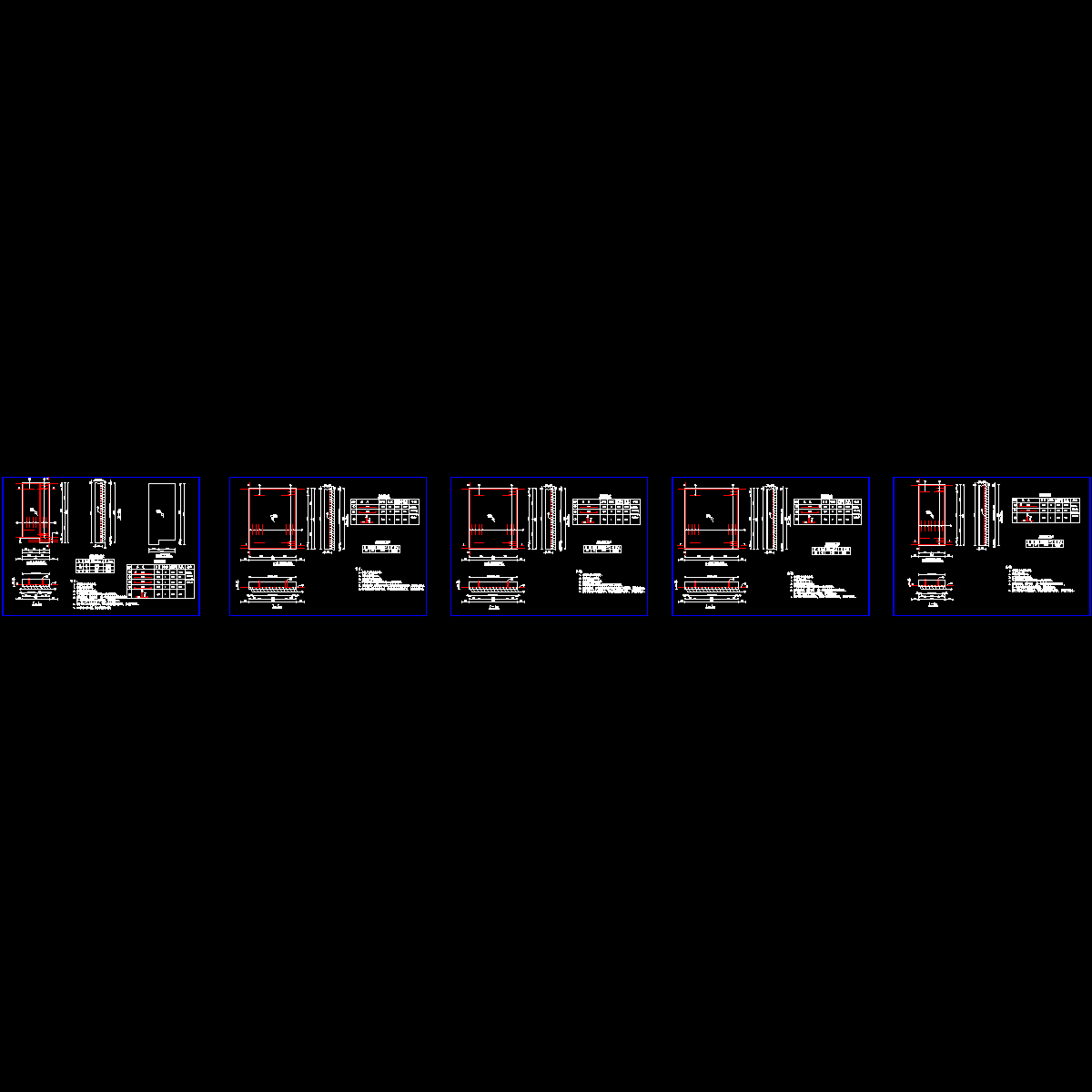

码头平台：码头平台尺寸为138×24m，为高桩梁板结构，共2个分段，每个分段设9个排架，两端各悬臂2.5米。基础采用直径为1.0m的灌注桩，排架间距8m，每个排架由4根直桩组成，桩端持力层为强风化花岗岩（2），桩尖须进入该土层6倍以上桩径。桩顶上部布置桩帽，码头上部结构由横梁、钢筋砼叠合板、磨耗层构成。横梁总高3.64m，其中上横梁宽0.8m、高2.44m，下横梁高1.2m、宽1.3m；预制面板厚40cm，现浇面层厚18cm，磨耗层厚11～14cm。码头靠船平台上设有靠船构件、DA-A300H橡胶护舷、350KN系船柱、橡胶舷梯等辅助设施。
共17页，图纸55张，编制近代年。
