烟叶厂技术改造群体项目暖通CAD施工图纸.dwg

该项目为贵州烟叶复烤有限责任公司铜仁复烤厂技术改造项目，包括：监打人员宿舍，门卫（二）及大门，倒班宿舍，锅炉房，浴室，水泵房及柴油机室，废品处理站，开闭站，公厕，生产管理中心，后勤服务楼空调通风设计。

监打人员宿舍总建筑面积1725.60m2，，建筑高度为10.9m。

门卫（二）及大门，总建筑面积为45.88m2，建筑高度为5.00m。

倒班宿舍总建筑面积1883.12m2，建筑高度为12.7m.

锅炉房总建筑面积490.57m2，建筑高度为13.25m。

浴室总建筑面积为563.67m2,建筑高度为4.90m。

水泵房及柴油机室总建筑面积为522.59m2，建筑高度为5.00m。

废品处理站总建筑面积为456.25m2，建筑高度为8.00m。

开闭站总建筑面积为146.68m2，建筑高度为5.10m。

公厕总建筑面积为50.00m2，建筑高度为4.80m。

生产管理中心总建筑面积为2446.13m2，建筑高度为13.95m。

后勤服务楼总建筑面积为1995.15m2，建筑高度为10.2m。，室内外高差300mm。

该资料内容为该建筑通风空调系统设计。

图纸展示：

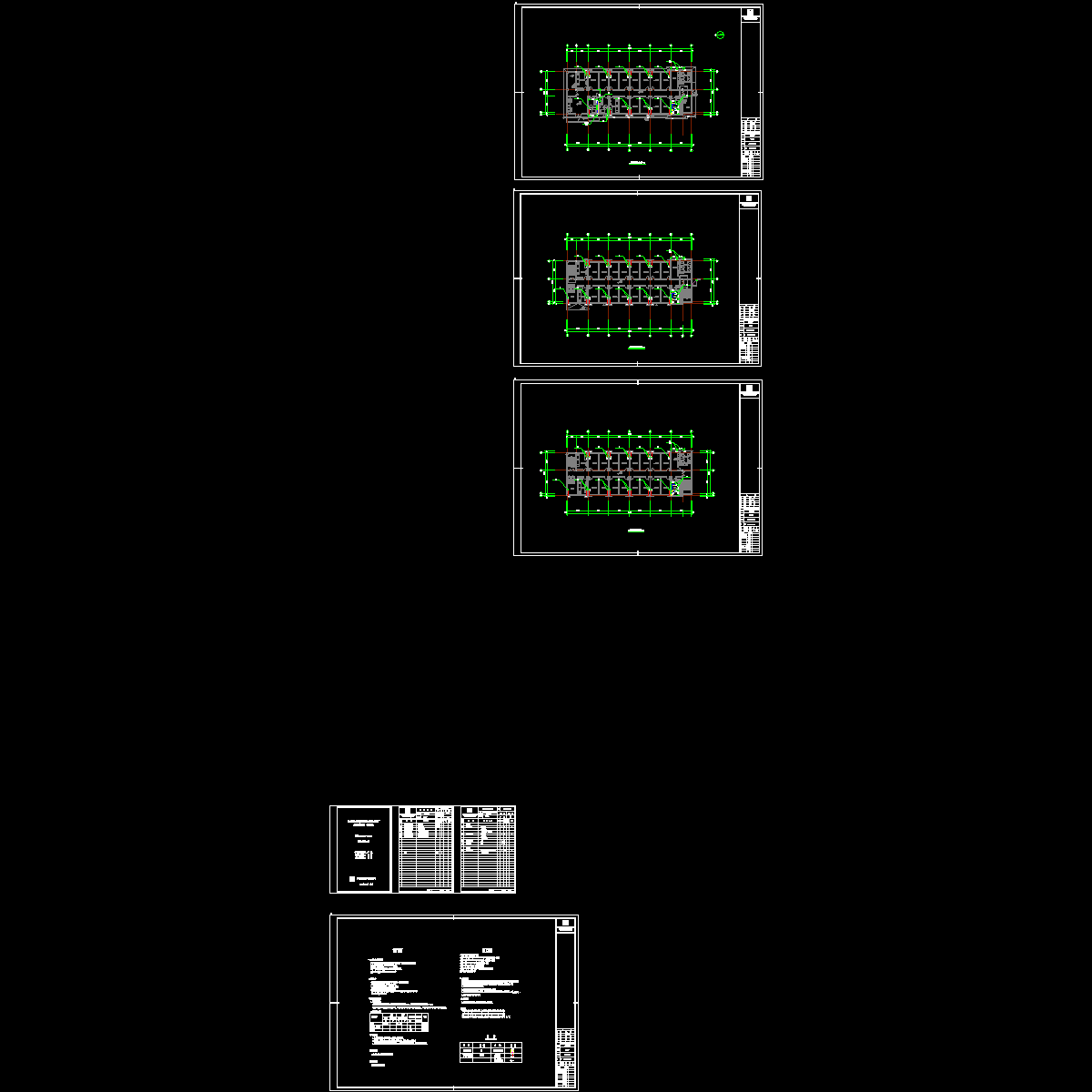

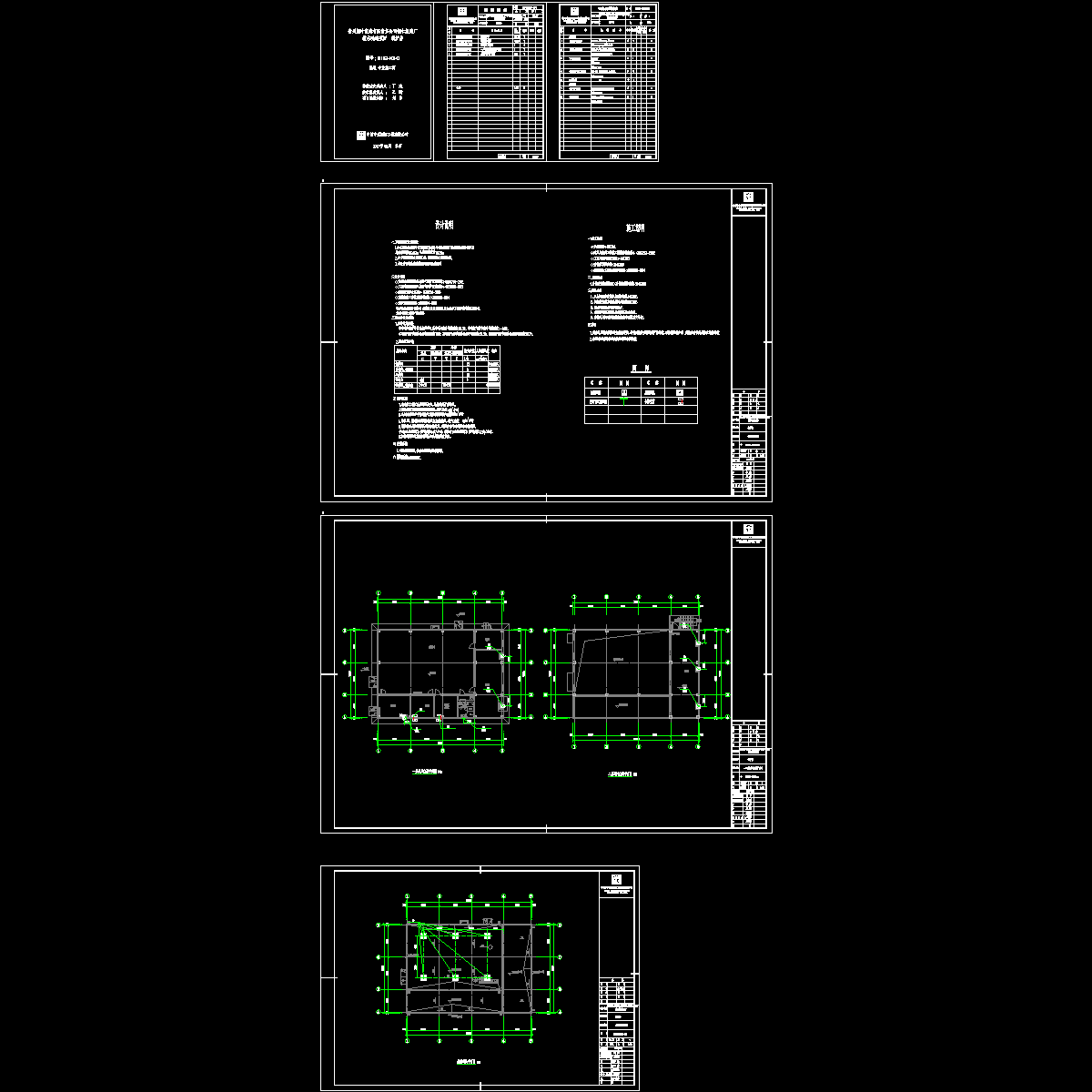

生产管理中心一层通风空调平面图

生产管理中心二层通风空调平面图

后勤服务楼二层通风空调平面图

后勤服务楼屋面通风平面图

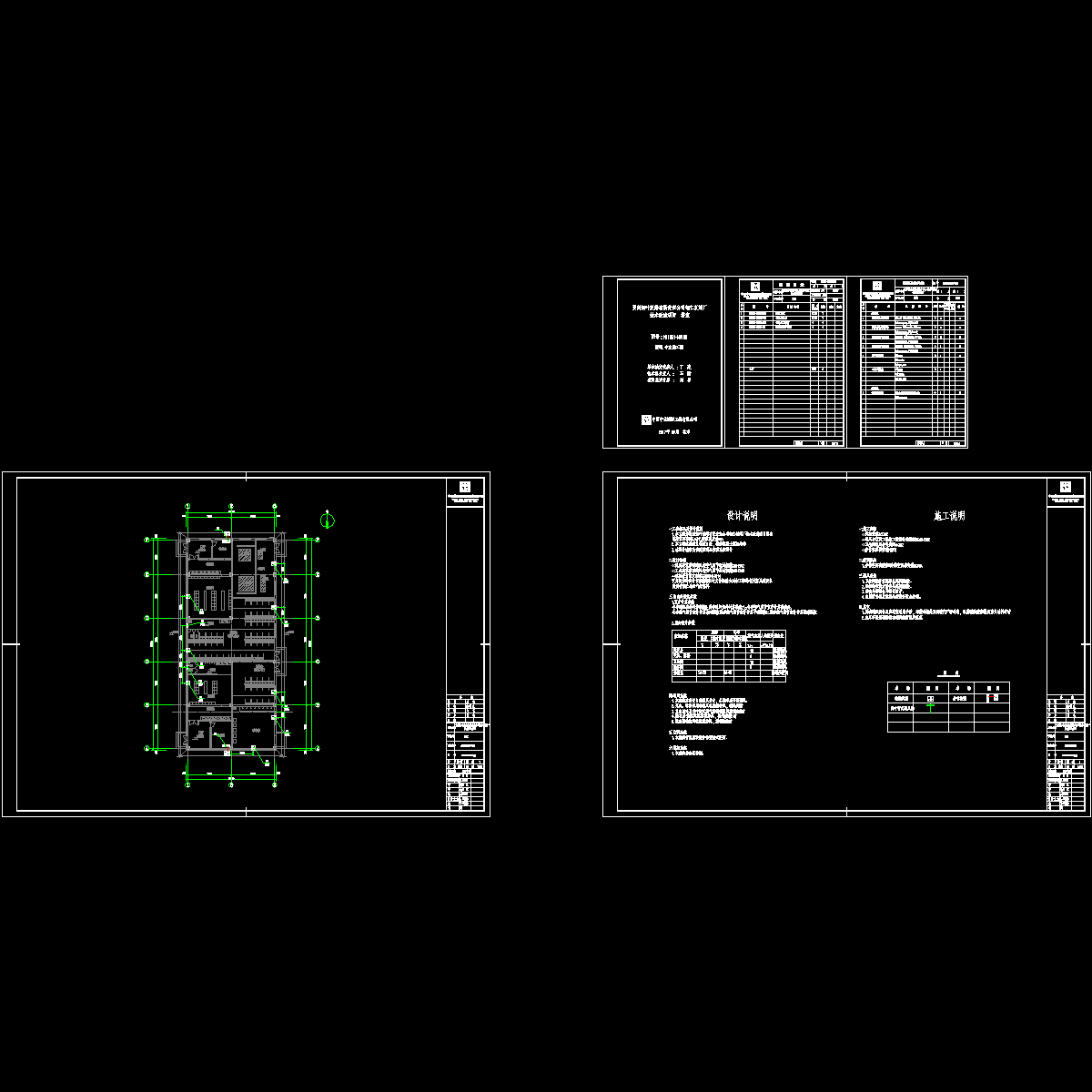

后勤楼一层通风空调平面图

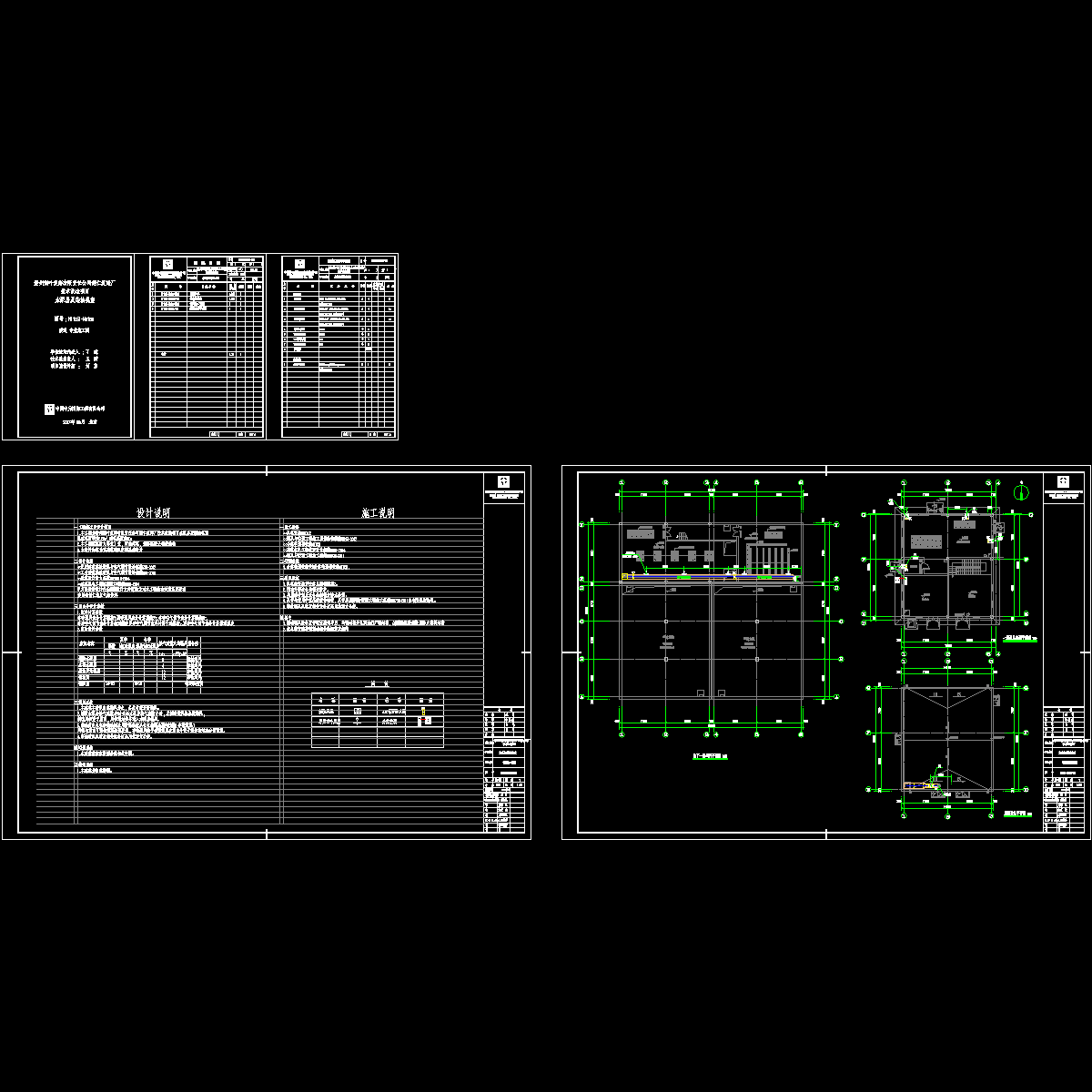

水泵房及柴油室通风空调平面图
