特钢炼钢技术改造工程设计施工图纸(6张施工图纸)

  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 参考图纸:6张
  • 设计年代:近代

附件详情

湖州某特钢炼钢技术改造工程
该资料为:湖州某特钢炼钢技术改造工程
本结构为单层钢结构框架支撑体系,柱脚铰接,框架梁与柱刚接连接,主次梁铰接连接。平台面为钢筋混凝土平台
抗震设防烈度6度
平台活载:10.0kN/平方米
该资料包含:
结构设计总说明、平台柱网布置图、平台结构平面布置图、平台埋件及模版图、钢梁上栓钉排列图、平台配筋示意图、钢梯 平面布置图 节点详图 共6张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

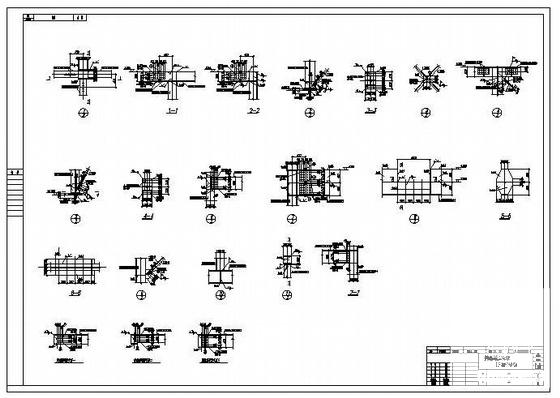

  • 改造工程设计图纸 - 1
    改造工程设计图纸 - 1

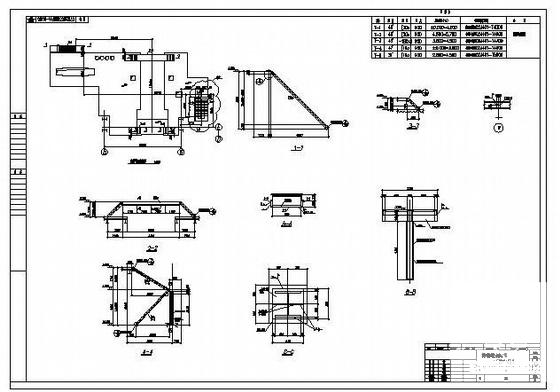

  • 改造工程设计图纸 - 2
    改造工程设计图纸 - 2

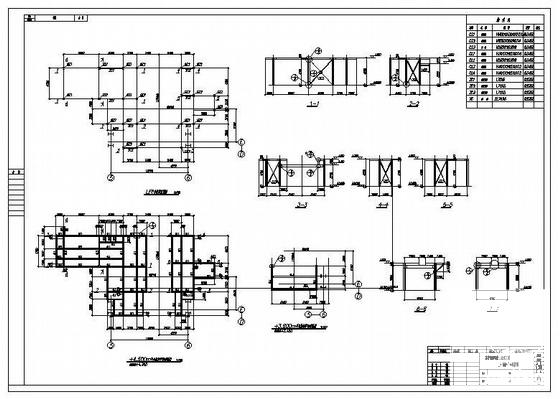

  • 改造工程设计图纸 - 3
    改造工程设计图纸 - 3

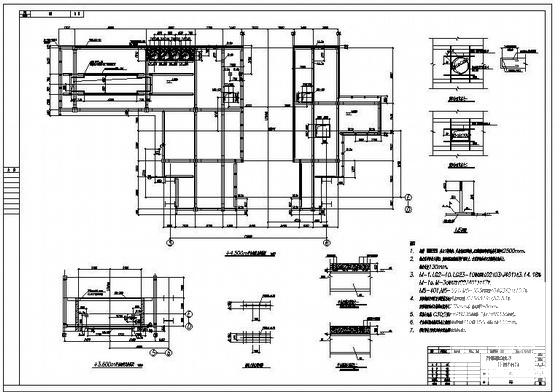

  • 改造工程设计图纸 - 4
    改造工程设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
