村民3层住宅通用建筑施工CAD大样图

  • 别墅类型:双拼别墅
  • 建筑高度:多层建筑
  • 建筑结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:浙江
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:450平方米
  • 用地面积:133.6平方米
  • 建筑高度:9.4m
  • 地上层数:3层
  • 效果图:无

附件详情

该项目单户占地面积133.6平方米,建筑面积450平方米,建筑层数三层。
建筑建筑结构形式为框混结构,建筑结构的类别为2类,使用年限为50年,抗震设防烈度为6度;
建筑建筑结构形式为框混结构,各平面图,立面图,剖面图,大样图,详图,设计说明,门窗表等不错的图纸
建筑建筑结构形式为框混结构,建筑结构的类别为2类,使用年限为50年,抗震设防烈度为6度;

立面

平面

背立面图

总图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

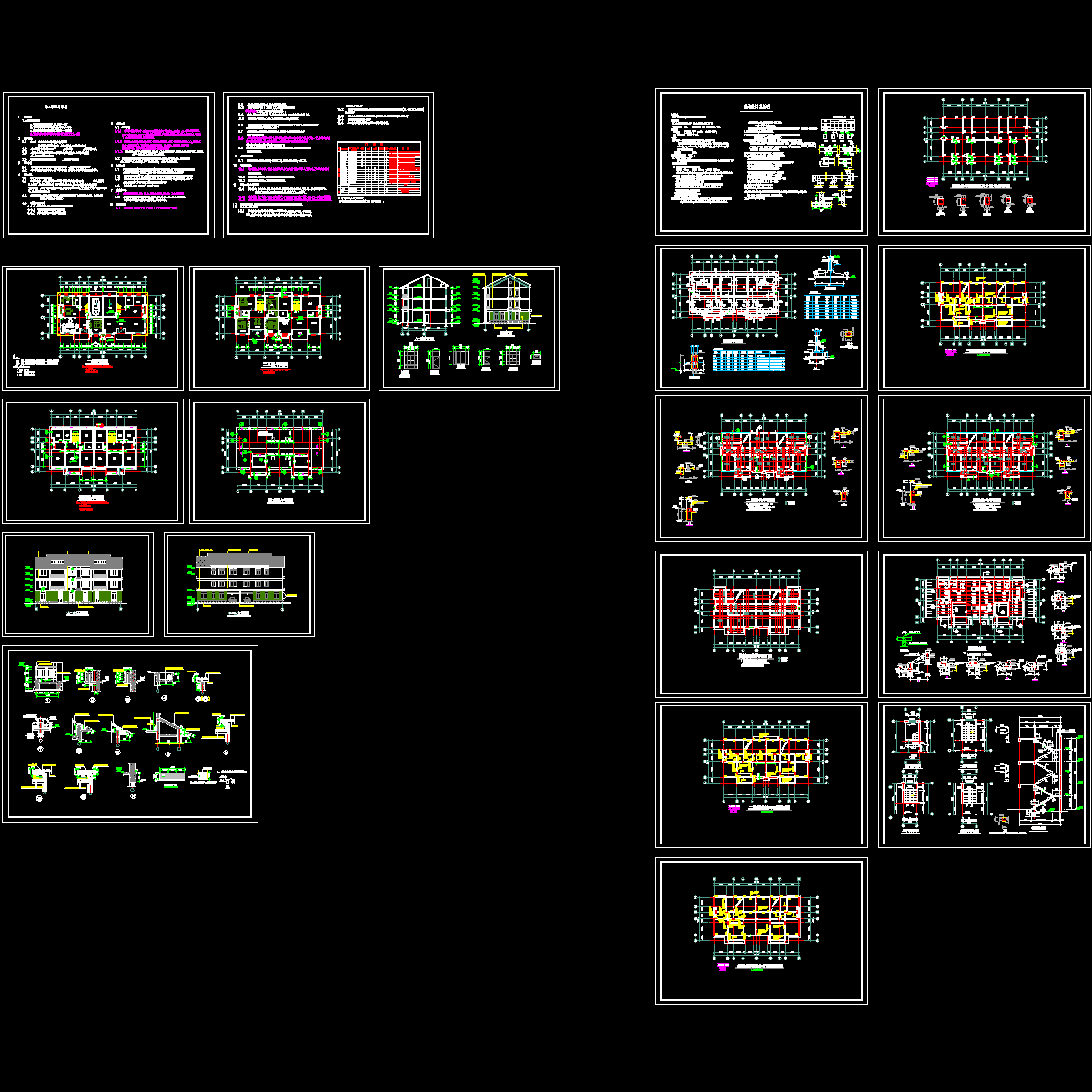

  • 村民3层住宅通用建筑施工CAD大样图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
