3层框架结构村民中心结构施工图纸

  • 建筑类别:办公,文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.75kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:35张
  • 设计年代:近代

附件详情

该项目是温州村民中心项目,地上3层,框架结构,总建筑设计面积:1690.65平方米,占地面积:597.29平方米,高度:12.90m,场地类别为Ⅳ类场地;地震基本烈度6度,该项目桩基础采用简易钻孔灌注桩,基础设计等级为丙级。
结构专业该资料包含:结构设计总说明,桩位 平面布置图 ,基础结构平面图,基础详图,柱平法施工图,梁平法施工图,板配筋施工图,气亭板配筋施工图,楼梯图等共计18张图。

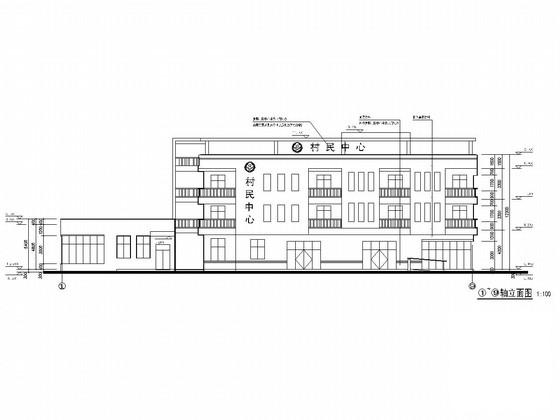

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,节点详图等共计17张图。
分享投稿时间:近几年12月。

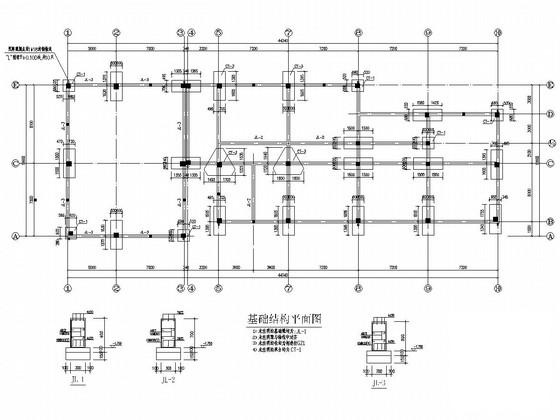

基础结构平面图

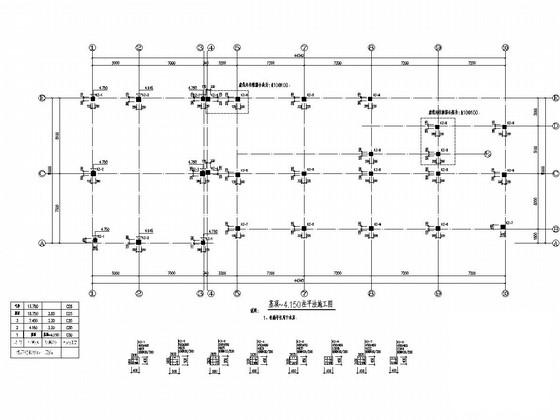

基顶~4.150柱平法施工图

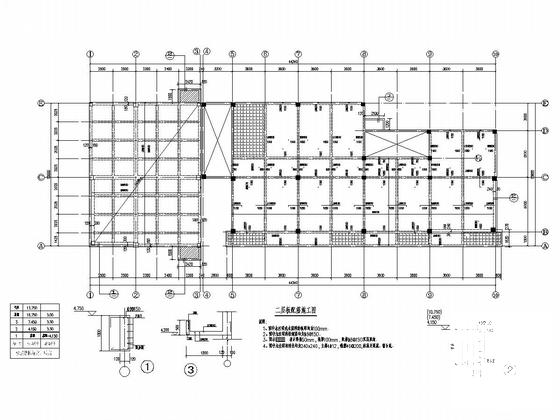

二层板配筋施工图

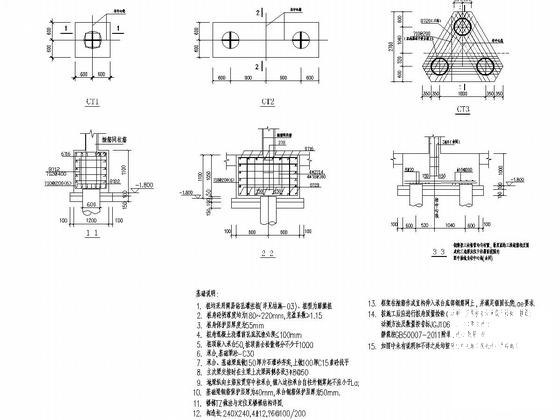

基础详图

二层平面??

节点详图

三层梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 3层框架结构村民中心结构施工图纸 - 1
    第 1 张图
  • 3层框架结构村民中心结构施工图纸 - 2
    第 2 张图
  • 3层框架结构村民中心结构施工图纸 - 3
    第 3 张图
  • 3层框架结构村民中心结构施工图纸 - 4
    第 4 张图
  • 3层框架结构村民中心结构施工图纸 - 5
    第 5 张图
  • 3层框架结构村民中心结构施工图纸 - 6
    第 6 张图
  • 3层框架结构村民中心结构施工图纸 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
