410x64钢桁架水道栈桥施工CAD图纸

附件详情

  • 资料目录
  • 施工图设计说明
  • 工程数量表
  • 桥位平面图
  • 基础布置图
  • 桥型布置图
  • 桥墩、基础构造图
  • 桥墩、基础钢筋图
  • 钢梁构造图(一)
  • 钢梁构造图(二)
  • 人行栏杆构造图

附件详情

桥梁概况:
本册图纸为水道栈桥设计图纸,该桥为4 10x6 4=68m钢桁架梁。
......
设计荷载:
栏杆:竖向力1.2kN/m,水平力2.5kN/m。
风载:基本风压900Pa。
地震荷载: 采用地震动峰值加速度0.10g。
......
桥面宽度:
主桥全宽3.54m。桥面宽度组成:0.27m(踢脚) 3.0m(人行步道) 0.27m(踢脚)。
本栈桥主桥全长68.50m(算至桥台耳墙末端)。跨径布置为:4 10x6 4=68m。
桥墩下部结构为50x50cm钢筋混凝土方柱墩,墩柱下接明挖扩大条形基础。桥台采用轻型台,桥台基础为明挖扩大基础。
......
设计于近代年,共12张CAD设计图。

桥墩、基础构造图

桥墩、基础钢筋图

钢梁构造图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

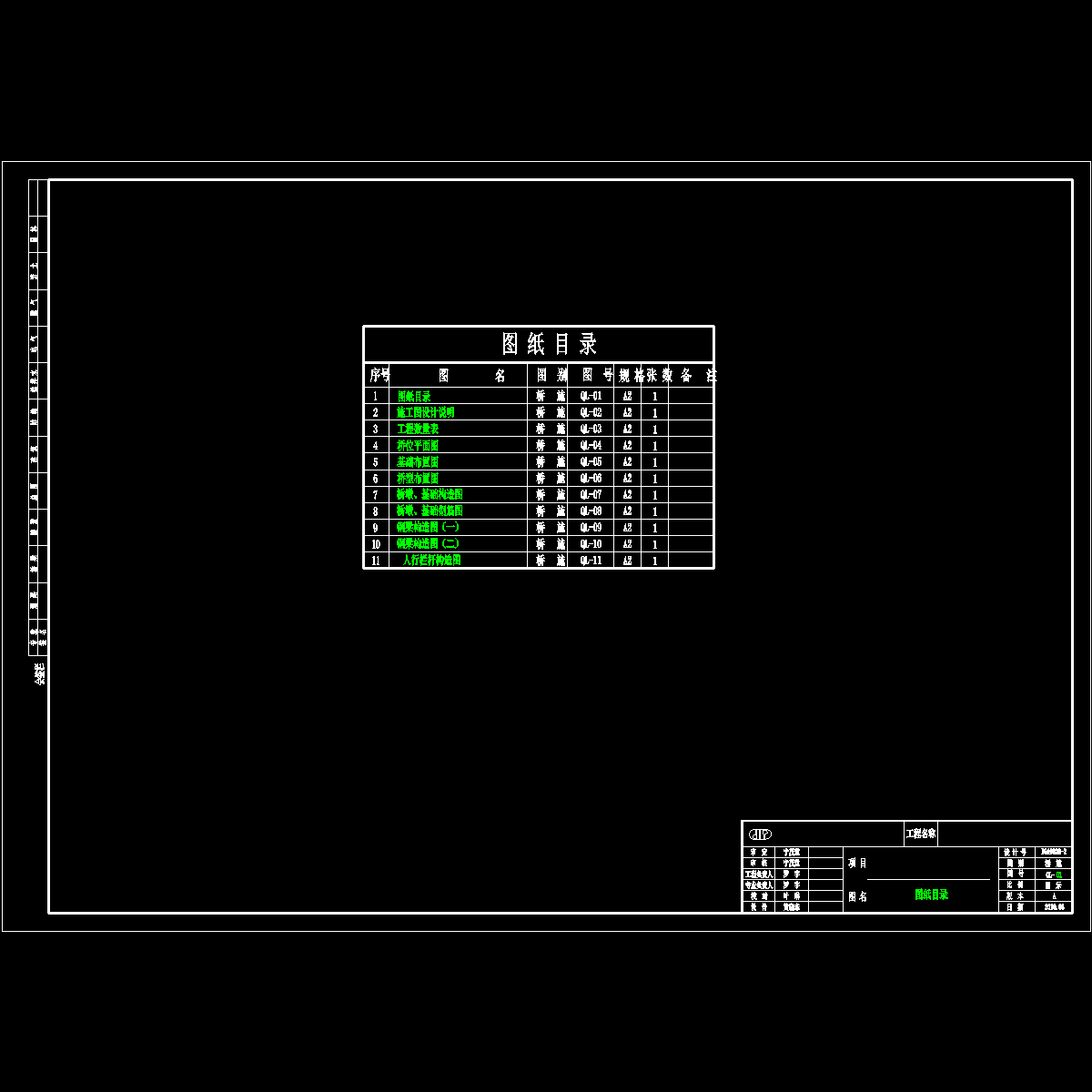

  • ql-01 图纸目录.dwg
    ql-01 图纸目录.dwg

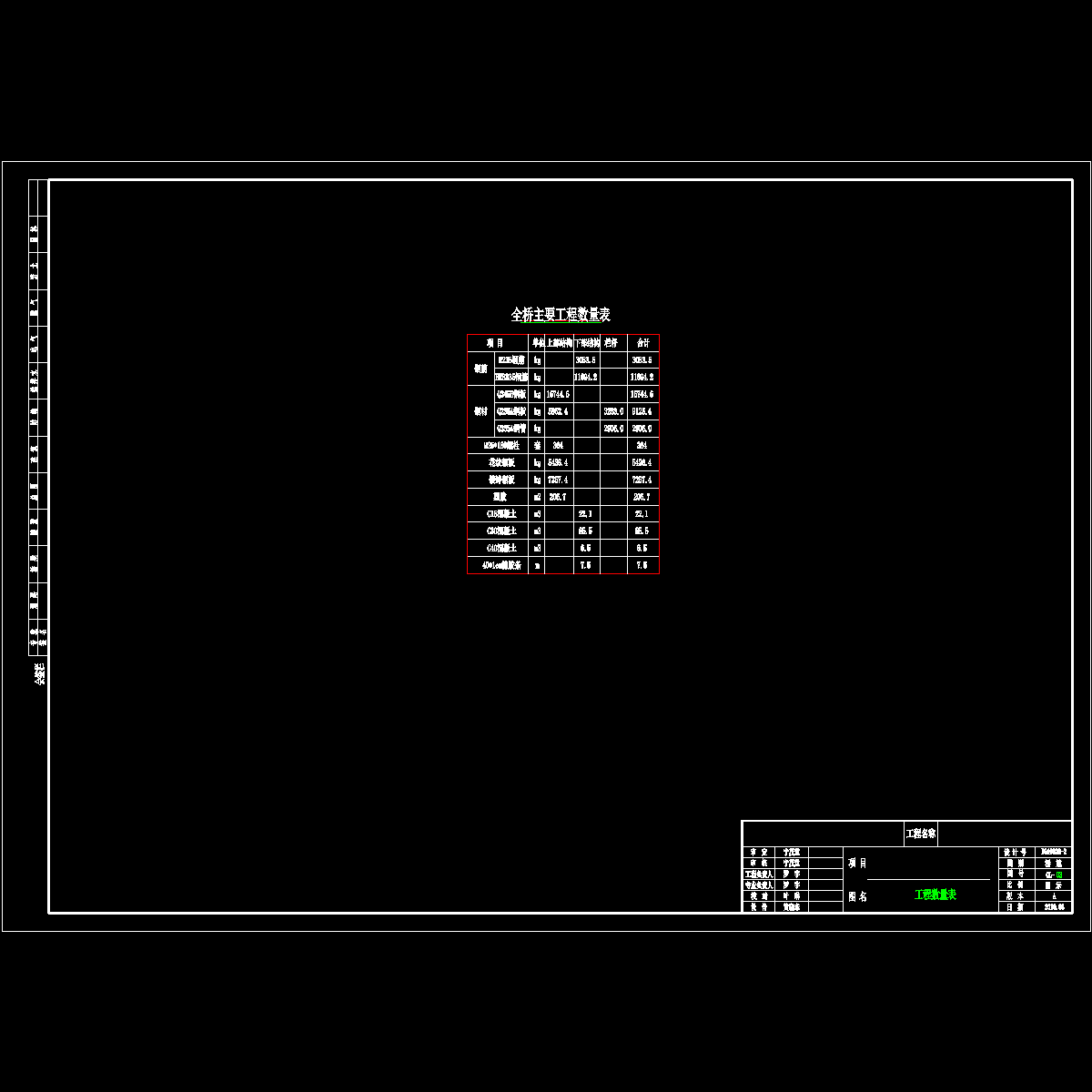

  • ql-03 工程数量表.dwg
    ql-03 工程数量表.dwg

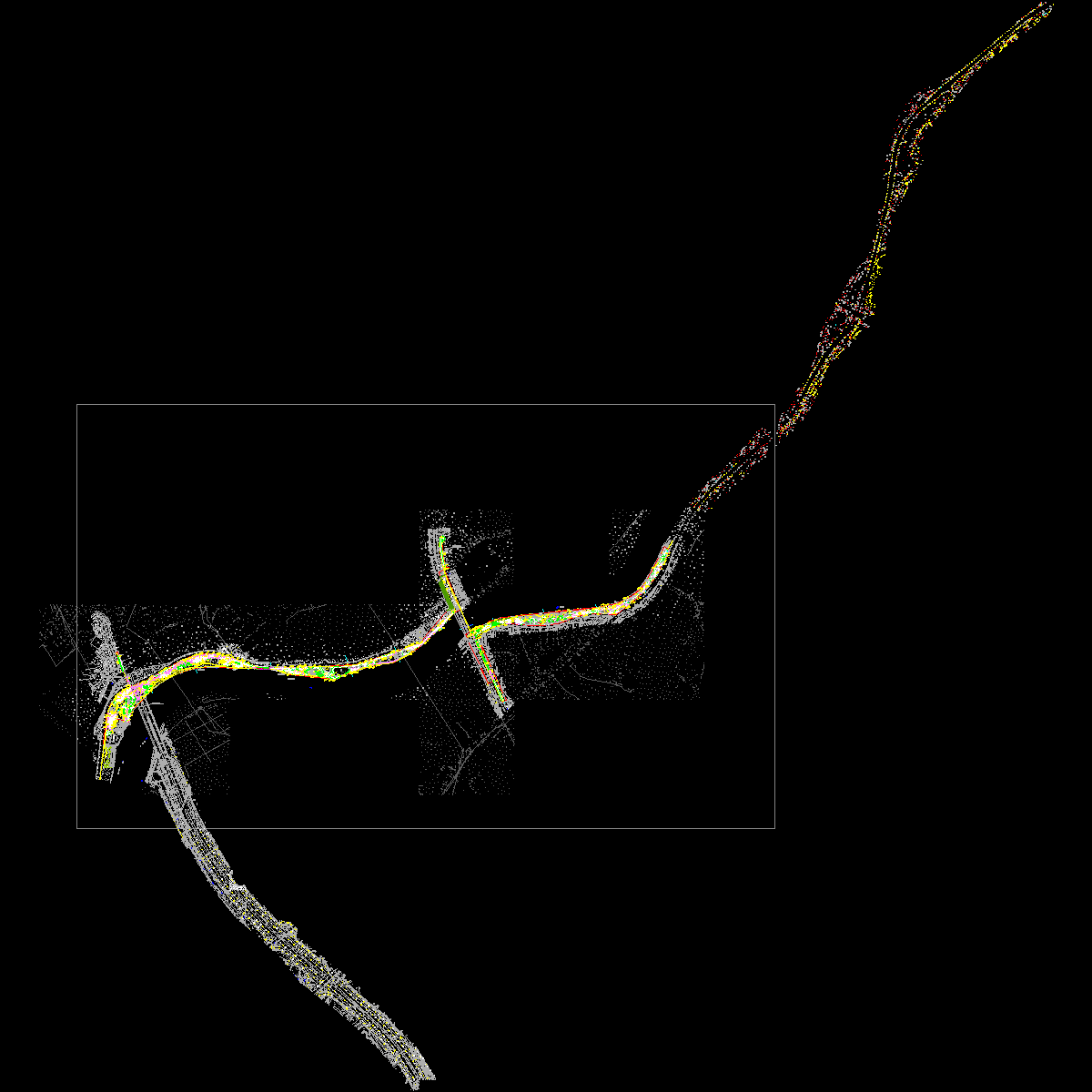

  • ql-04 桥位平面图.dwg
    ql-04 桥位平面图.dwg

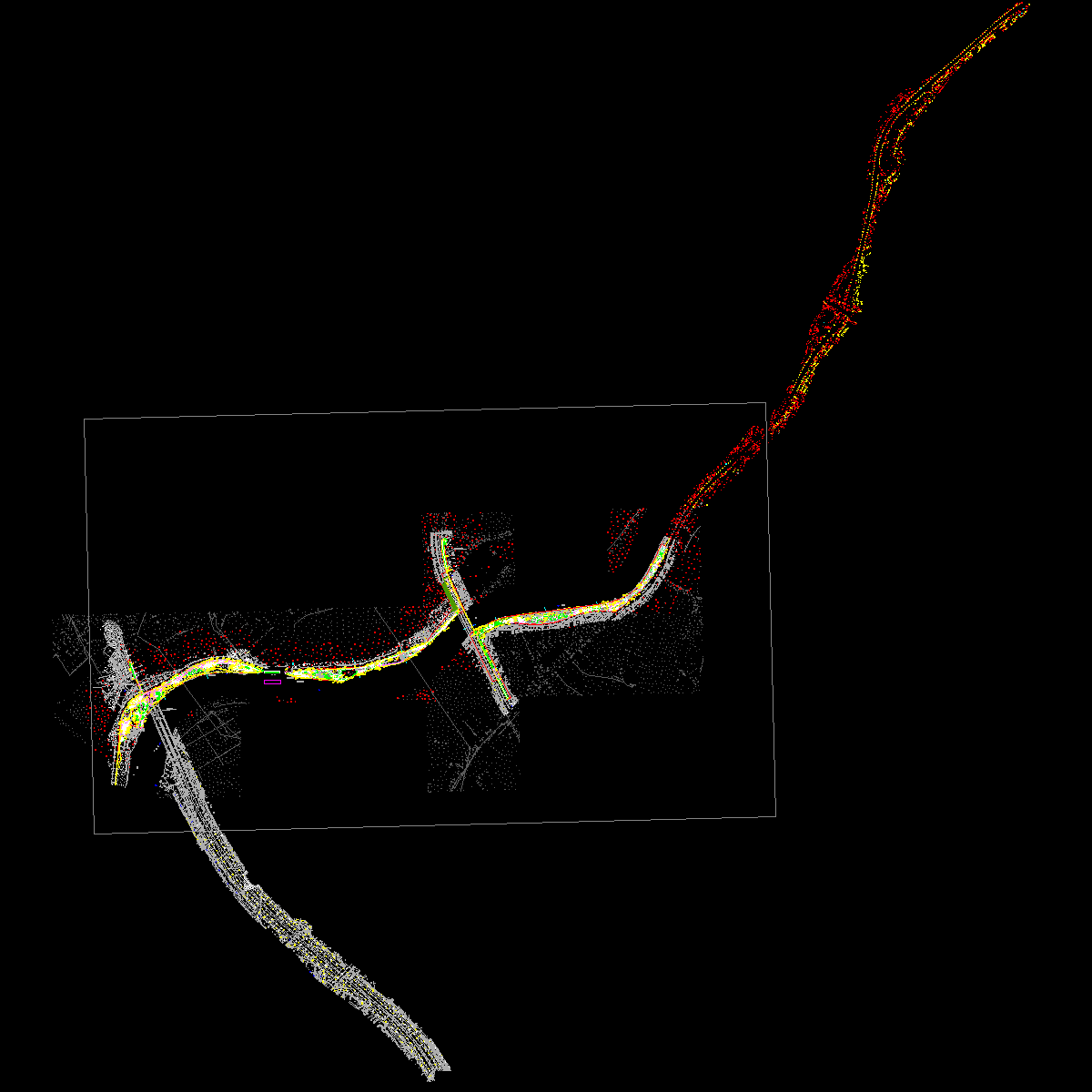

  • ql-05 基础布置图.dwg
    ql-05 基础布置图.dwg

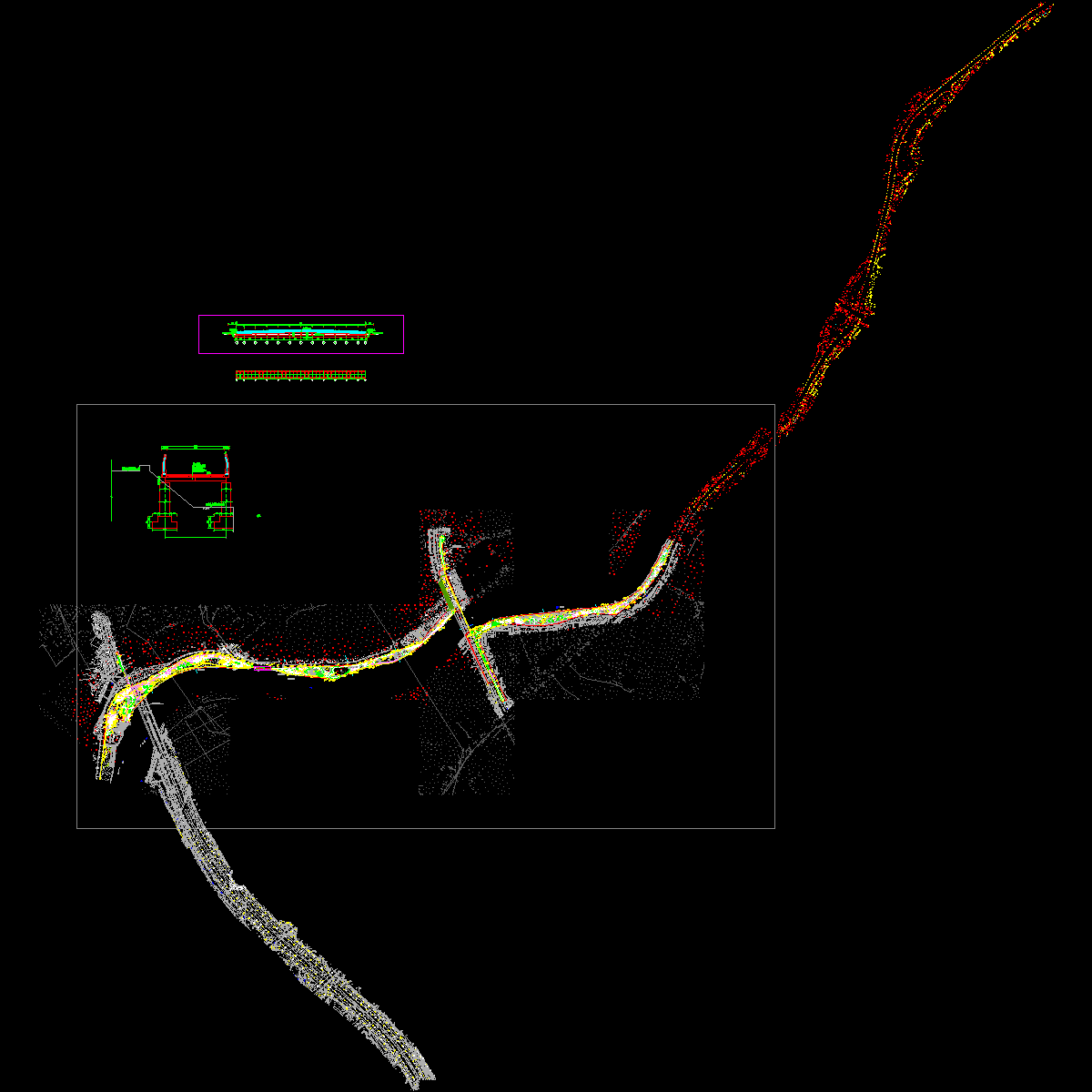

  • ql-06 桥型布置图.dwg
