煤业公司人行栈桥钢桁架结构CAD施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构,桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.50kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：13张
附件详情

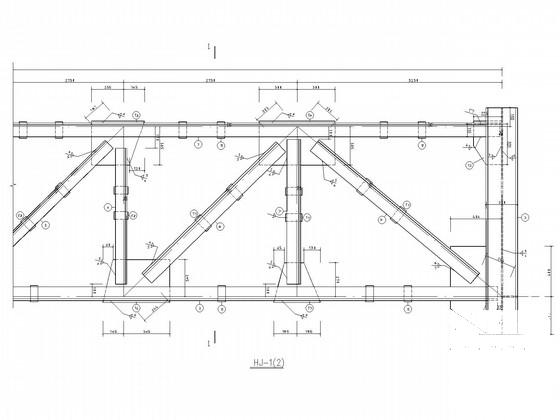

设计说明、平面图、立面图及钢梯剖面图、基础施工图、ZJ施工图、桁架上下弦支撑布置、HJ框口施工图、HJ支座详图、钢梯屋面檩条,拉条及墙架布置图共13张图纸。
平面图
剖面图

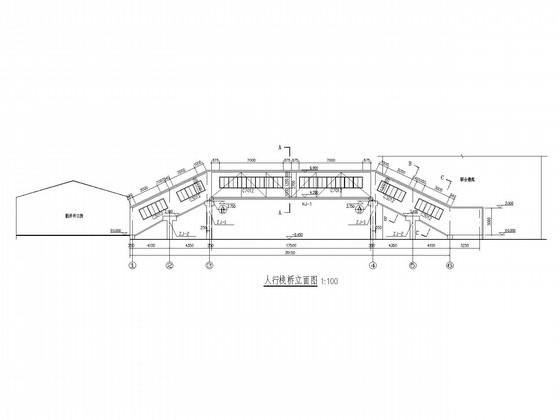

人行栈桥立面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.62 MB
- 收藏次数：0
-
文件名称：
附件-995878976977785975755.rar
