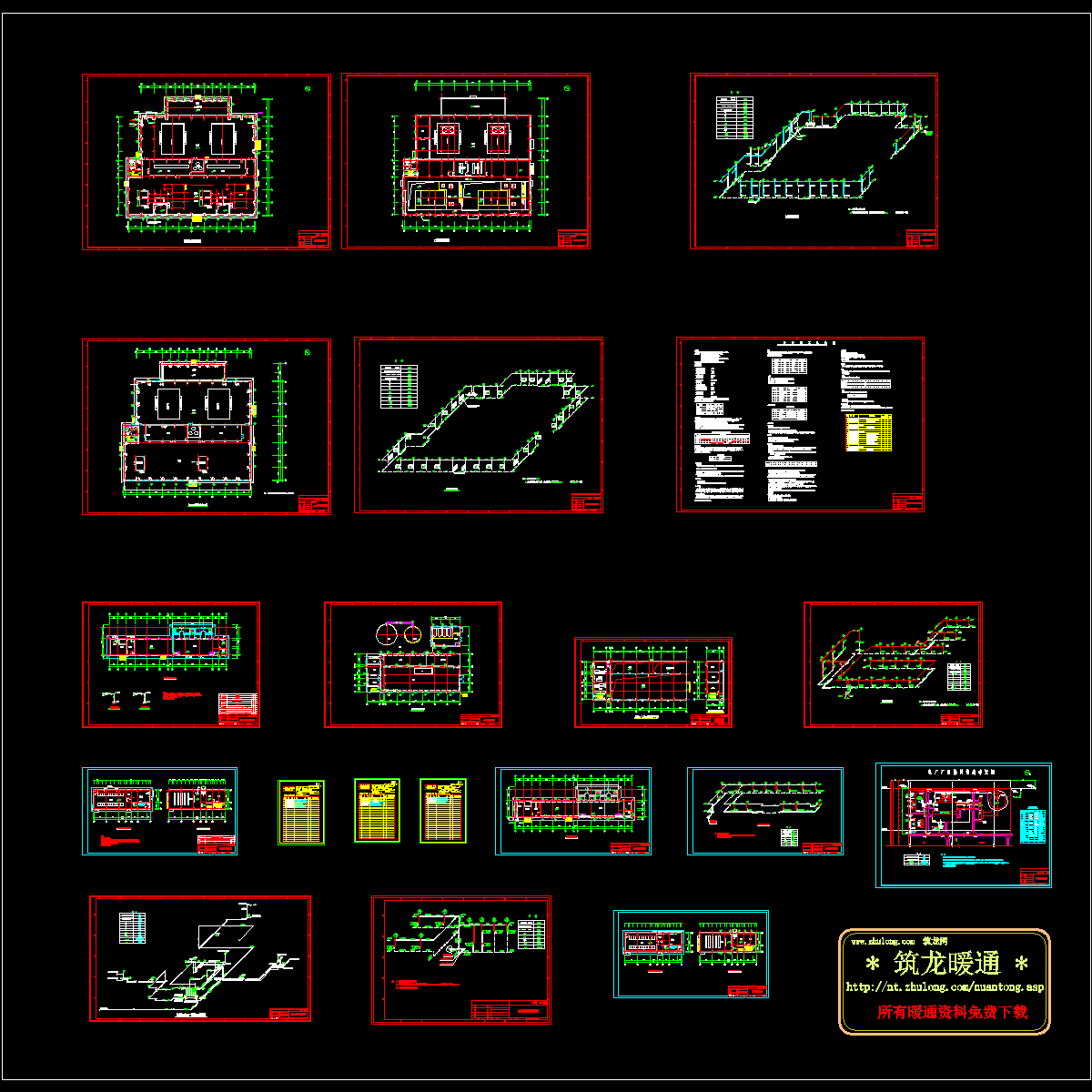

热电厂供暖通风全套CAD施工图纸

附件详情

该工程为内蒙XXXX2×15MW余热发电电站采暖、通风、空调设计。蒸汽，经减温减压装置为主厂房和化水车间及其附属生产建筑采暖,热媒参数（压力0.4MPa 温度143.62℃）。本次采暖考虑主厂房和化水车间及其附属生产设施采暖。热源来自机务分汽缸参数为（压力0.9MPa 温度298℃）。在主厂房内设置分汽缸，从分汽缸分向各供暖用户;采用双管上供下回式供暖系统。采暖凝结回水集中回收到冷却塔循环水池，作为冬季冷却塔防冻措施。厂区室外管道冷凝水回至循环水池采用直埋敷设，其余室外供暖管道均采用不通行地沟敷方式。主厂房及其附属建筑均选用BGZ3钢制柱型散热器进出口中心距600m其中主厂房采用散热器和暖风机采暖。
