-15层框架结构行政楼结构施工图纸26Pcad平面布置图

  • 建筑类别:办公,教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:26张
  • 设计年代:近代
该附件为:-1 5层框架结构行政楼 结构施工图 2017 26P,格式为CAD版本。
一、简介:
该项目位于贵州,中学行政楼,框架结构、桩基础,地下一层,地上五层
二、目录
结构设计总说明、桩基设计说明、基础平面布置图、柱平法施工图、梁平法施工图、板平法施工图、坡屋面梁配筋图、坡屋面板配筋图、楼梯施工图、节点大样配筋图
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

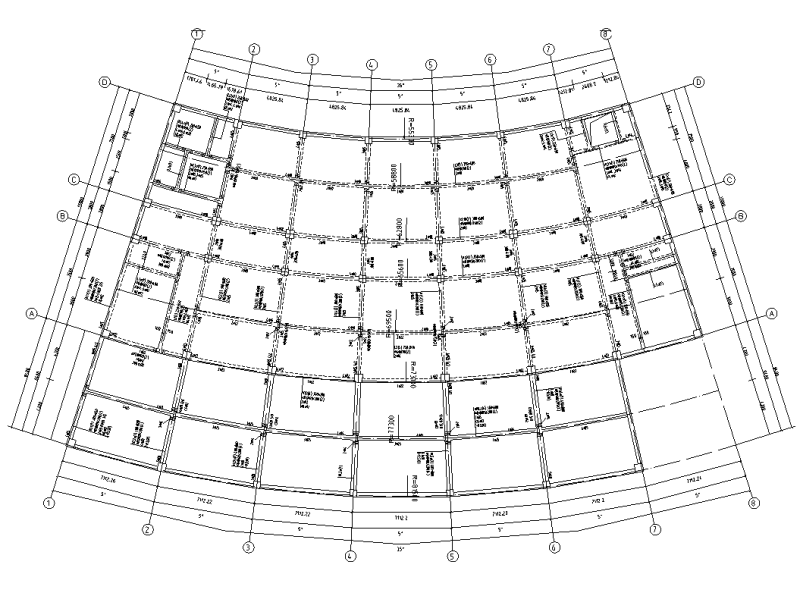

  • -0.030梁平法施工图
    -0.030梁平法施工图

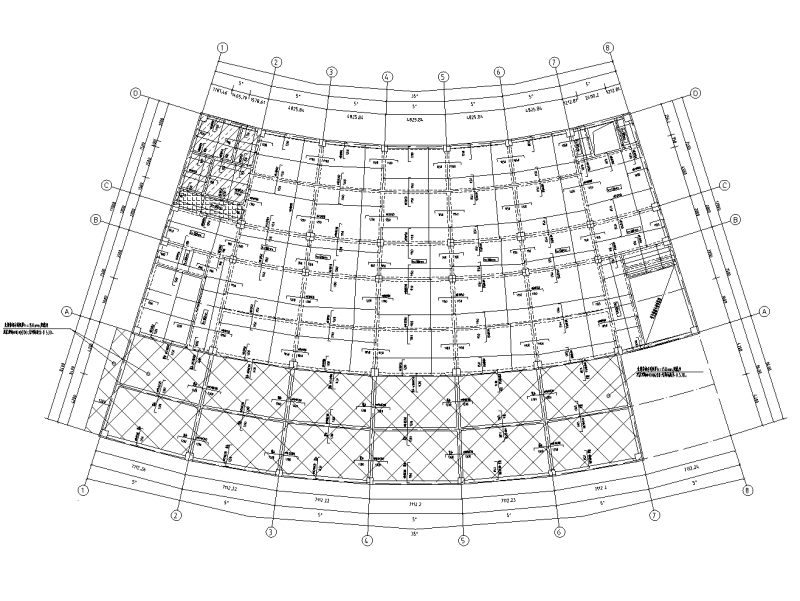

  • -0.030板平法施工图
    -0.030板平法施工图

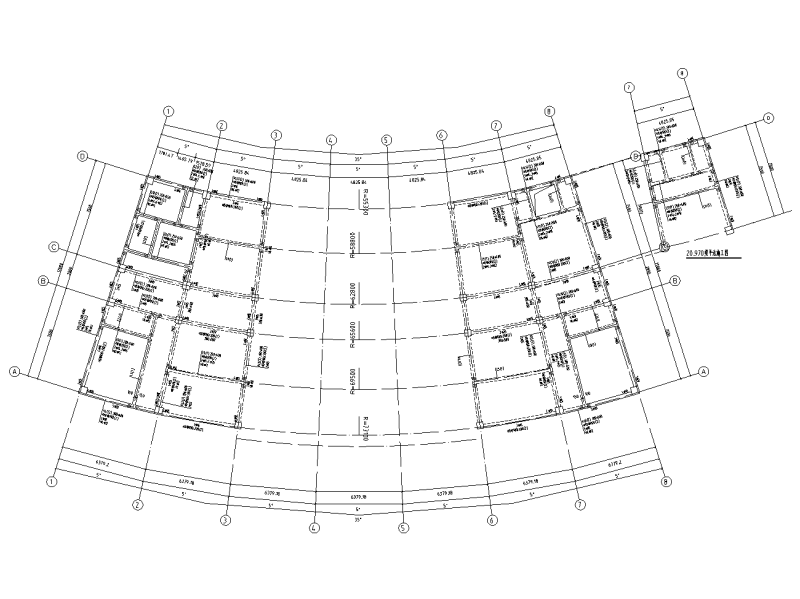

  • 19.470梁平法施工图
    19.470梁平法施工图

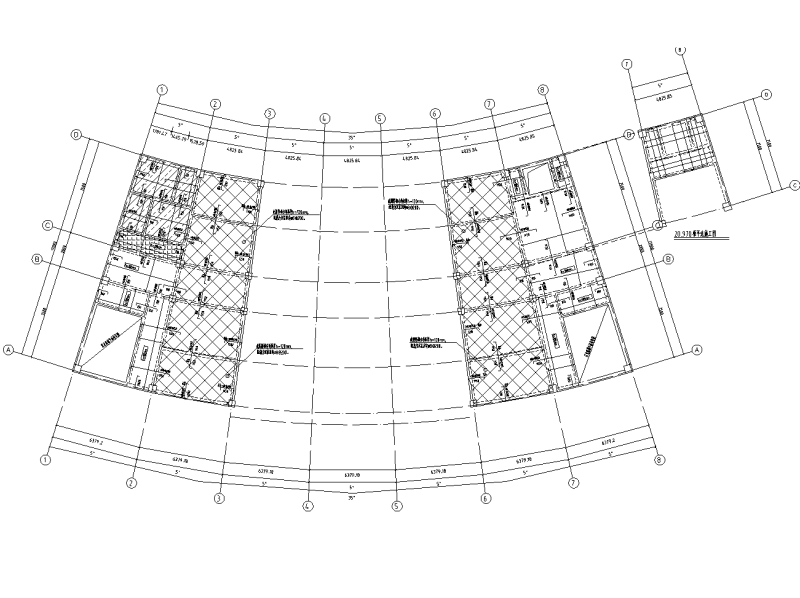

  • 19.470板平法施工图
    19.470板平法施工图

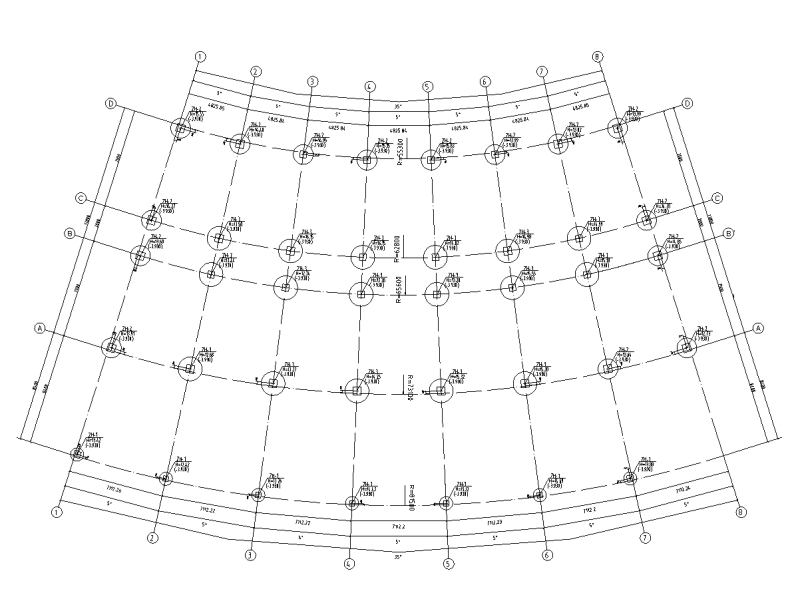

  • 基础平面布置图
    基础平面布置图
  • 15.870~19.770柱平法施工图
    15.870~19.770柱平法施工图
以上是部分截图,请下载附件后查看完整高清内容
