最新框架结构商场+车库结构施工图纸平面布置图

该附件为 2层框架结构商场+车库 结构施工图 2020

项目概要： 该项目位于贵州市，商业用途。基础型式：采用人工挖孔桩基础、独立基础，以中风化基岩为基础持力层。嵌固层以上高度7.7米。

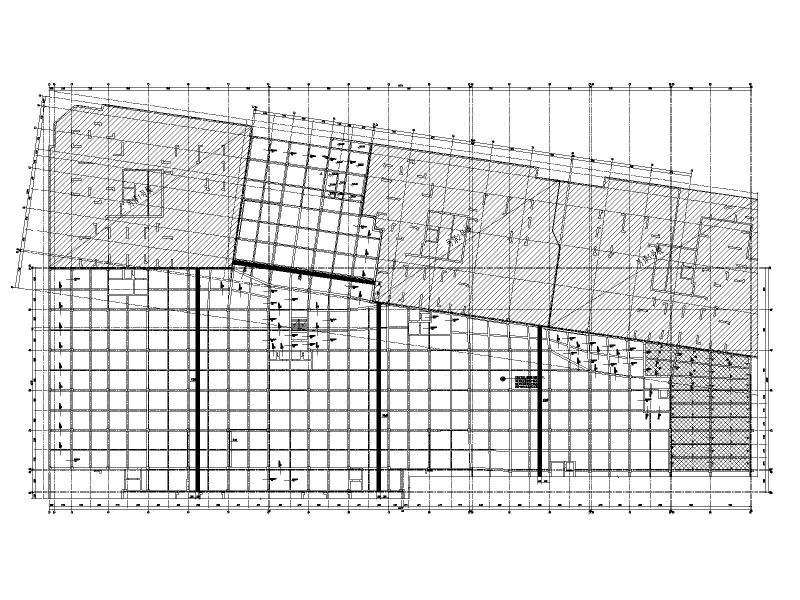

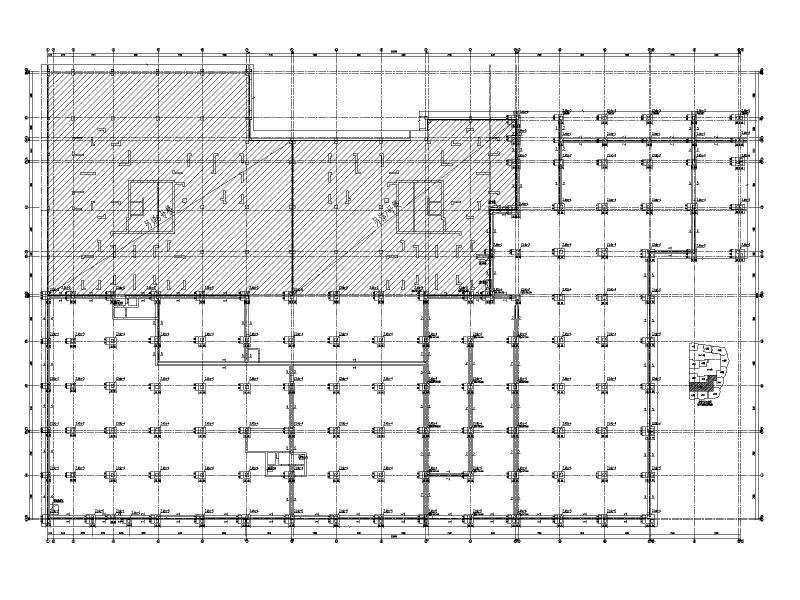

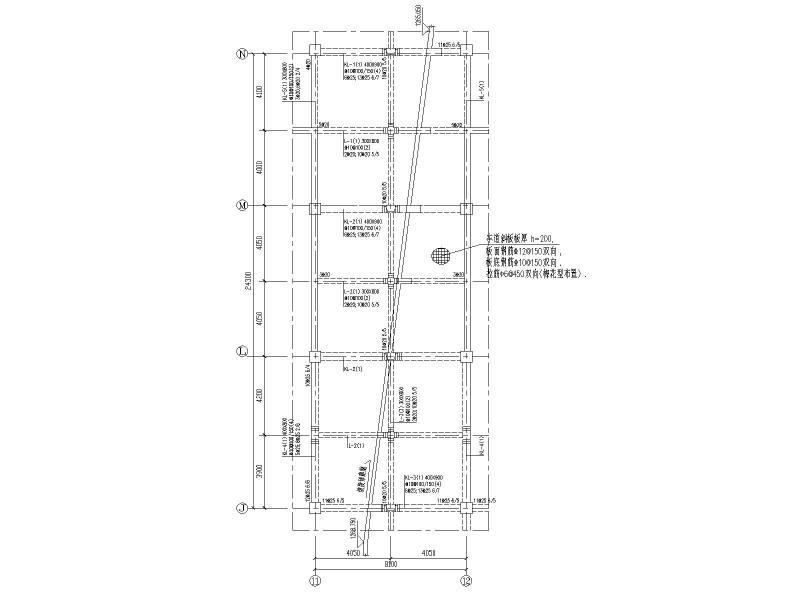

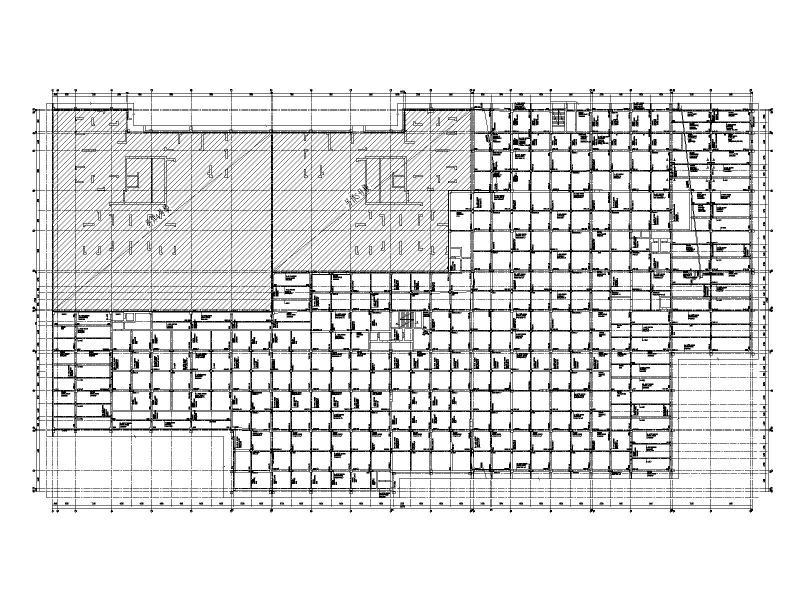

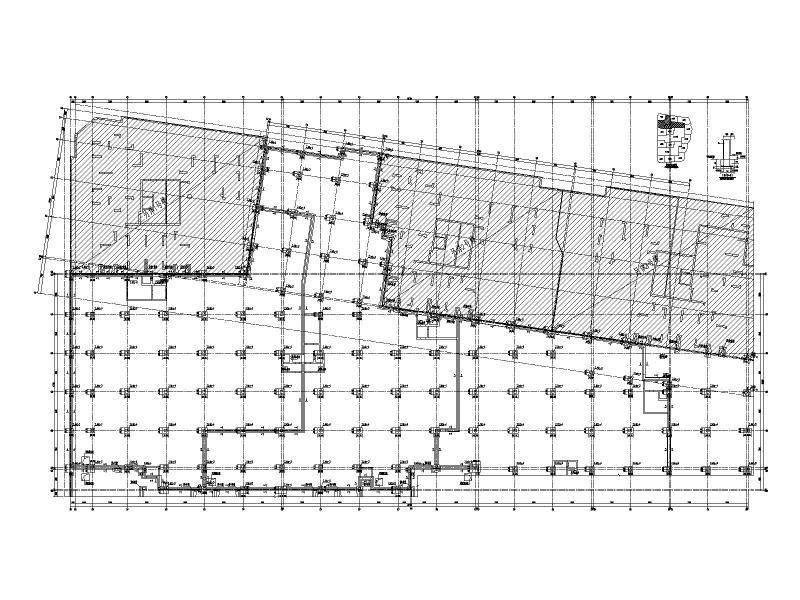

主要 包括 ：AN~1-H轴基础结构平面布置图、AN~1-H轴地下室底板配筋图、AB~AN轴基础结构平面布置图、AB~AN轴地下室底板配筋图、H~AB轴基础结构平面布置图、H~AB轴地下室底板配筋图、AN~1-H轴抗震墙,柱结构平面布置图、AB~AN轴抗震墙,柱结构平面布置图、H~AB轴抗震墙,柱结构平面布置图、AN~1-H轴负一层板施工图、AN~1-H轴一层板施工图、AB~AN轴负一层板施工图、AB~AN轴一层板施工图、H~AB轴负一层板施工图、H~AB轴一层板施工图、AN~1-H轴负一层梁平法施工图、AN~1-H轴一层梁平法施工图、AB~AN轴负一层梁平法施工图、AB~AN轴一层梁平法施工图、H~AB负一层梁平法施工图、H~AB轴一层梁平法施工图、墙身大样等

CAD 格式， 40 张图
