5000平米4层综合商场强电系统施工图纸

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：5000平方米
  • 地上层数：4层
  • 地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：16张
  • 地下室用途：车库,设备用房
  • 负荷等级：三级
  • 防雷等级：第三类
  • 火灾保护分级：二级
  • 接地方式：TN-S
  • 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计： 火灾自动报警系统 ,其它

附件详情

  • 1、电气设计说明
  • 2、配电系统图
  • 3、地下室火灾报警系统图
  • 4、 接地及进线明平面
  • 5、插座平面图
  • 6、 照明平面图
  • 7、火灾报警平面图
  • 8、屋顶 防雷平面图
  • 9、消防控制室电源切换箱系统图
  • 10、电梯电源切换箱系统图

附件详情

该附件是综合商场强电系统施工图纸，总共16张。
项目地上四层，地下一层，建筑主体高度17.3米，建筑面积为5000余平方米。
设计内容：照明配电系统；建筑物防雷接地系统及安全措施；地下室火灾火灾报警系统


插座平面图

火灾自动报警系统图

配电系统图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

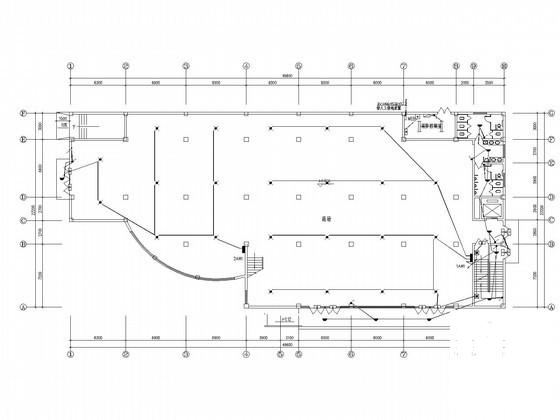

  • 商场施工图纸 - 1
    商场施工图纸 - 1

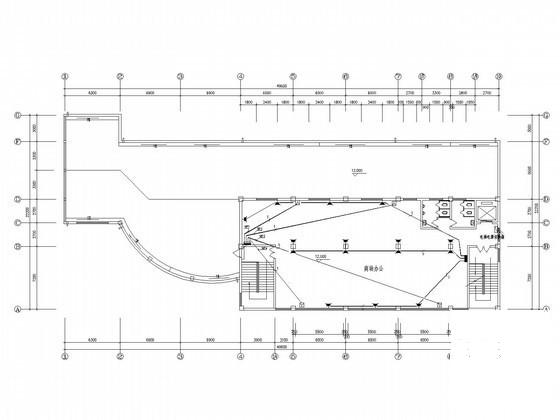

  • 商场施工图纸 - 2
    商场施工图纸 - 2

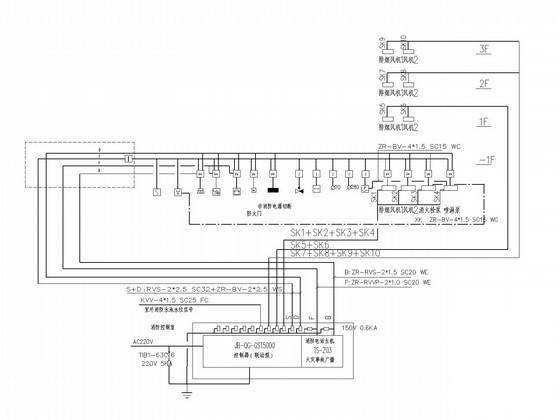

  • 商场施工图纸 - 3
    商场施工图纸 - 3

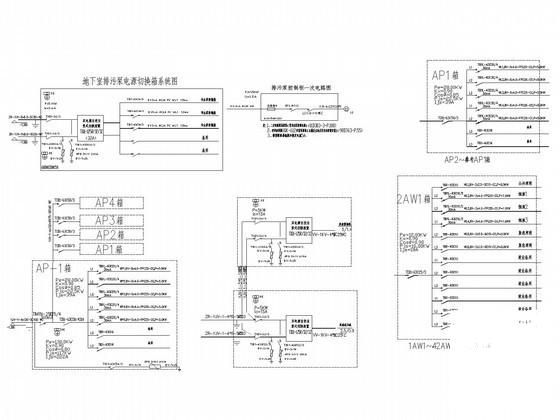

  • 商场施工图纸 - 4
