45000平米14层综合商场强电系统施工图纸

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：45000平方米
  • 建筑地上层数：14层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：43张
  • 地下室用途：车库,设备用房,其它
  • 负荷等级：三级
  • 火灾保护分级：二级
  • 接地方式：TN-S
  • 强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它

附件详情

  • 1、电气设计说明
  • 2、高压配电系统图
  • 3、供电立面系统图
  • 4、低压配电系统图
  • 5、电力平面图
  • 6、应急 照明平面图
  • 7、照明平面图
  • 8、电力平面图
  • 9、地下层变电室平面布置图
  • 10、低压配电系统图
  • 11、屋面 防雷平面图
  • 12、接地干线平面图

附件详情

该附件是综合商场强电系统施工图纸，总共43张。
该项目属于二类建筑，工程性质为商业楼（商场），建筑面积为44261.4m。
设计内容：1.高、低压配电系统；2.电力、 照明系统 ；3.防雷接地系统。

十一~十三层电力干线平面图

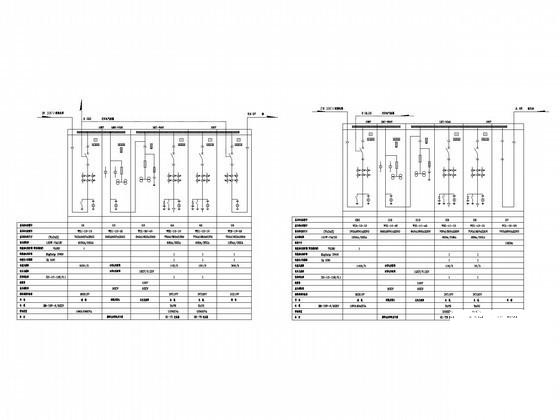

高压配电系统图

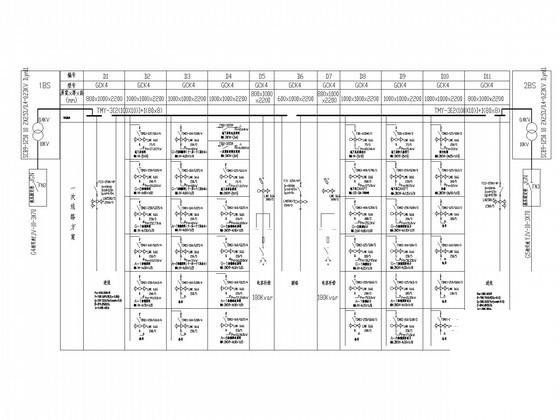

低压配电系统图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 商场施工图纸 - 1
    商场施工图纸 - 1
  • 商场施工图纸 - 2
    商场施工图纸 - 2
  • 商场施工图纸 - 3
    商场施工图纸 - 3
  • 商场施工图纸 - 4
    商场施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
