1号框架结构标准厂房幕墙施工大样图49Pcad平面图及立面图
-
幕墙面板材料：玻璃幕墙,金属幕墙
-
玻璃幕墙：半隐框,明框
-
金属幕墙：单层铝板
-
建筑类别：工业建筑
-
厂房建筑高度类型：多层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：25年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
结构安全等级：二级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
设计年代：近代
该附件为：1号框架结构标准厂房横明竖隐玻璃
幕墙施工图
2017 49P，格式为CAD版本。
一、简介：
该项目位于贵州，框架结构，幕墙工程标高15.6m，幕墙结构设计合理使用年限25年。设计范围：横明竖隐玻璃幕墙、明框玻璃幕墙、铝单板幕墙、钢结构玻璃采光顶。带幕墙计算书
二、目录
设计说明、一层幕墙平面图、二层幕墙平面图、三层幕墙平面图、屋顶层幕墙平面图、幕墙立面图、节点索引大样图、型材表、后置埋件三维安装图、立柱连接大样图、
节点图
、铝板加工技术参数、玻璃幕墙伸缩缝
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

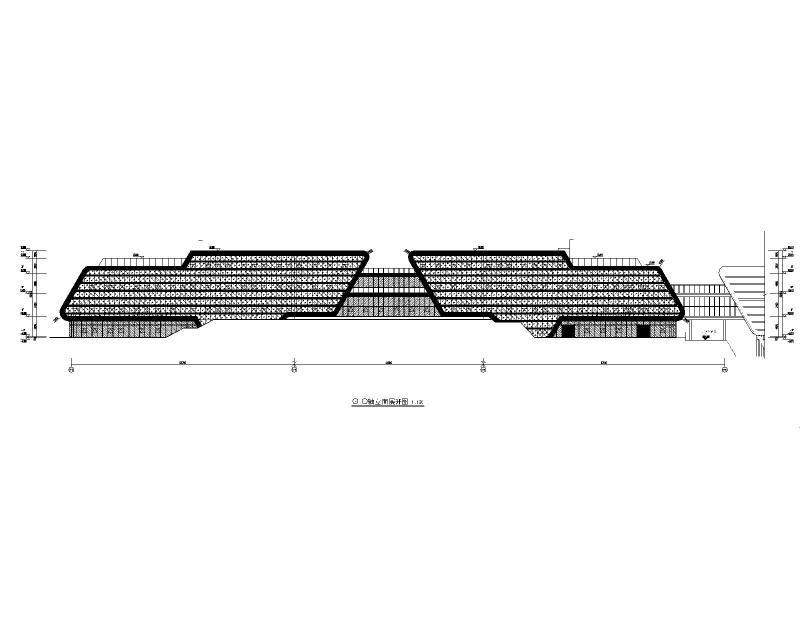

1号轴立面展开图1 -

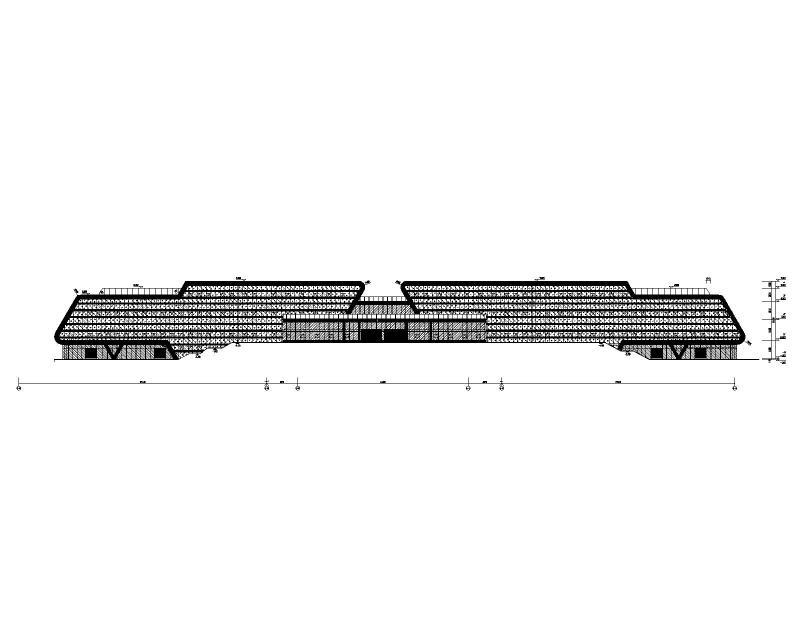

1号轴立面展开图2 -

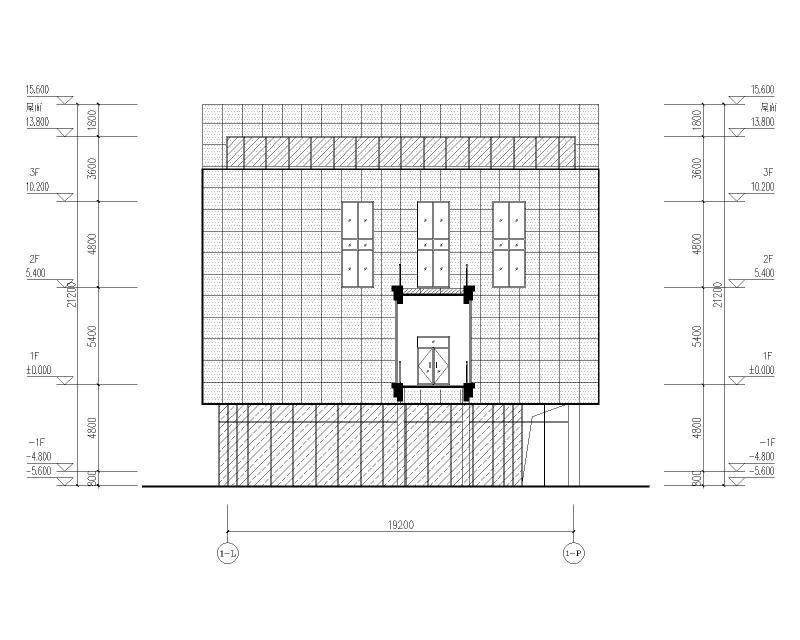

1号轴立面图3 -

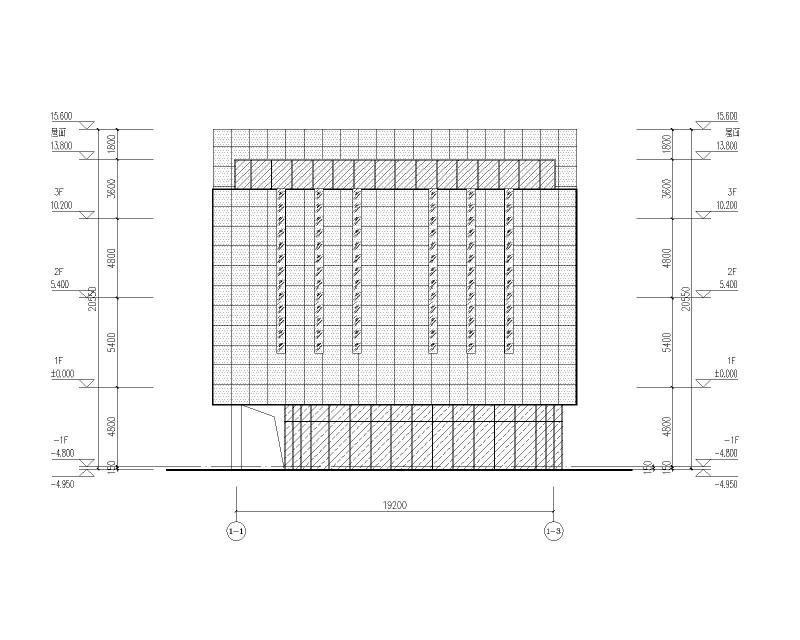

1号轴立面图4 -

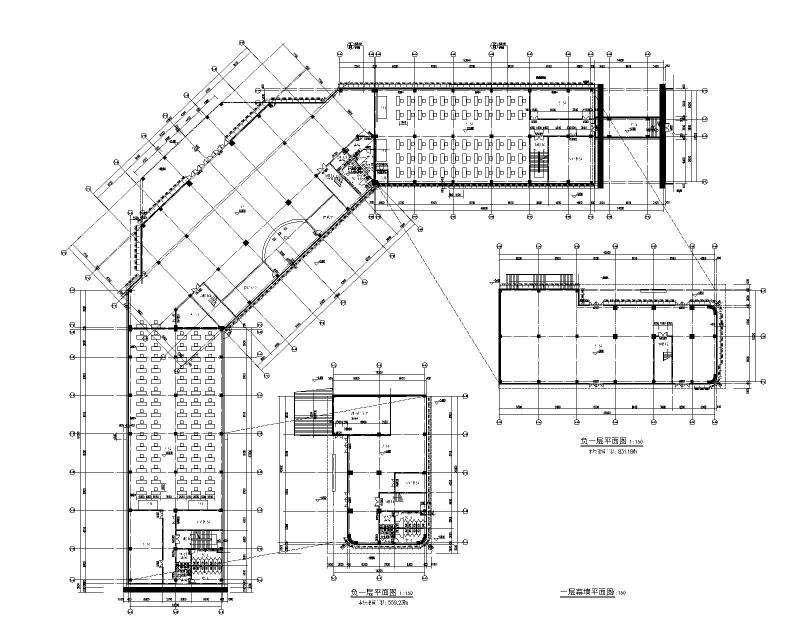

1号一层幕墙平面图 -
1号二层幕墙平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：15.12 MB
- 收藏次数：0
-
文件名称：
附件-996876768868509599.zip
