7层4号框架结构标准厂房幕墙施工大样图83Pcad平面图及立面图

该附件为：4号框架结构标准厂房 幕墙施工图 2017 83P，格式为CAD版本。

一、简介：

该项目位于贵州，框架结构，地上7层，地下1层，幕墙工程标高28.3m，幕墙结构设计合理使用年限25年。设计范围：竖明横隐玻璃幕墙、明框玻璃幕墙、铝单板幕墙、石材幕墙、钢结构玻璃采光顶、钢结构玻璃雨棚、铝合金百叶。带幕墙计算书

二、目录

设计说明、各层幕墙平面图、幕墙立面图、大样图、雨棚大样图、节点索引大样图、型材表、后置埋件三维安装图、立柱连接大样图、 节点图 、石材幕墙伸缩缝、玻璃幕墙伸缩缝

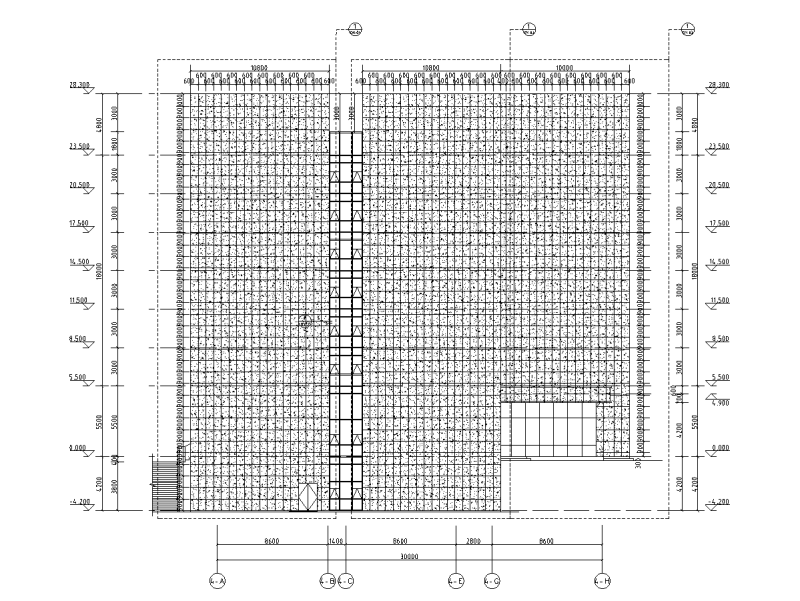

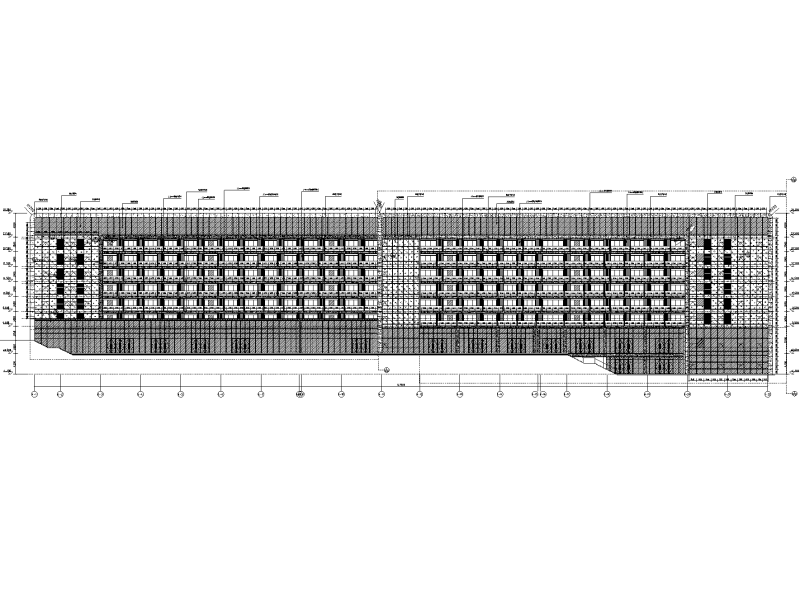

三、相关图片：
