8层职业学校学生7号宿舍楼工程-电气施工图纸cad平面布置图及系统图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：13175平方米
-
建筑地上层数：8层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：广东
该附件为广东某职业学校学生宿舍楼
电气施工图
，
该项目设计范围:室内改造设计范围内的平面布置图部分的供配电系统; 电气照明;互联网系统.
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

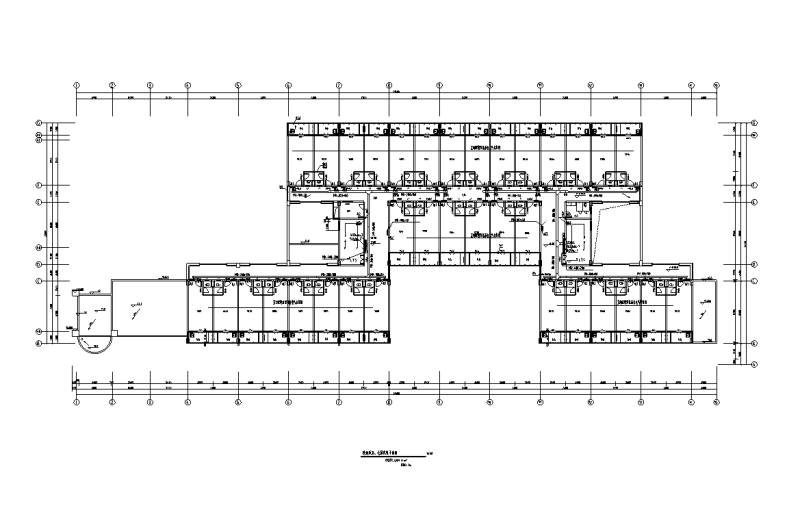

照明平面图 -
-

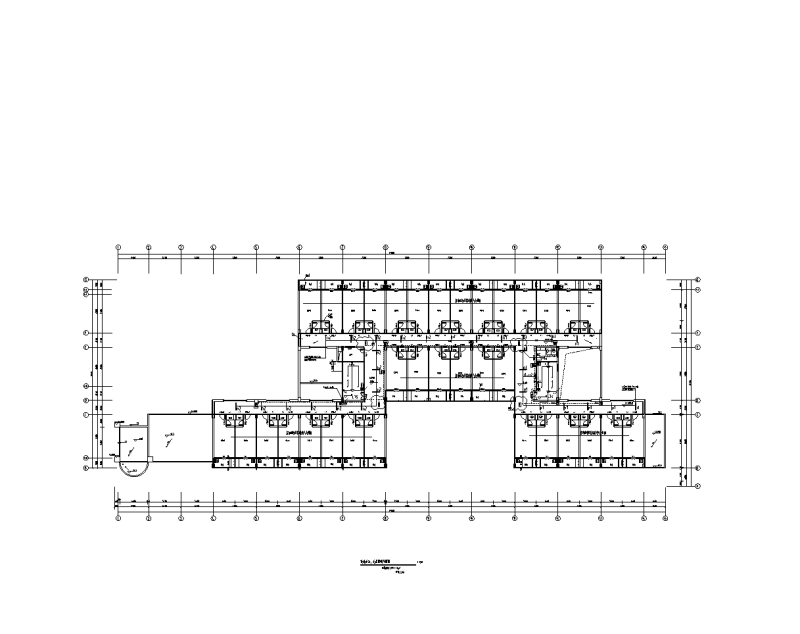

弱电平面图 -

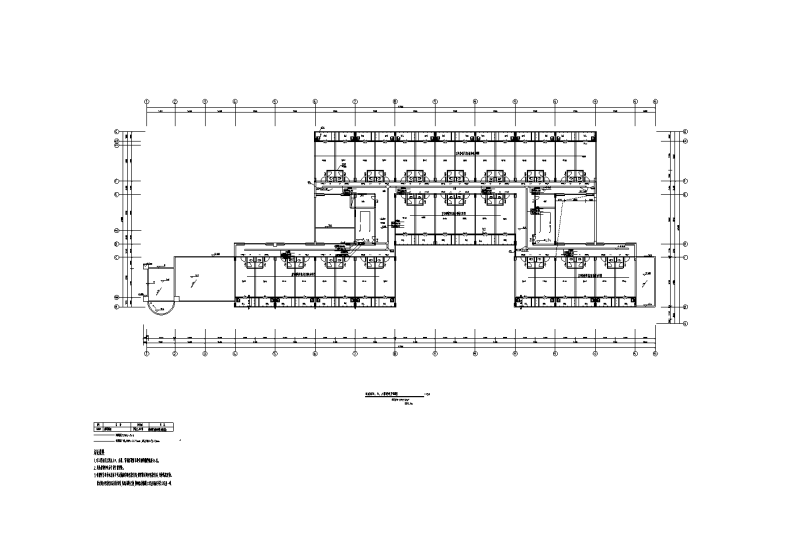

火灾自动报警平面 -

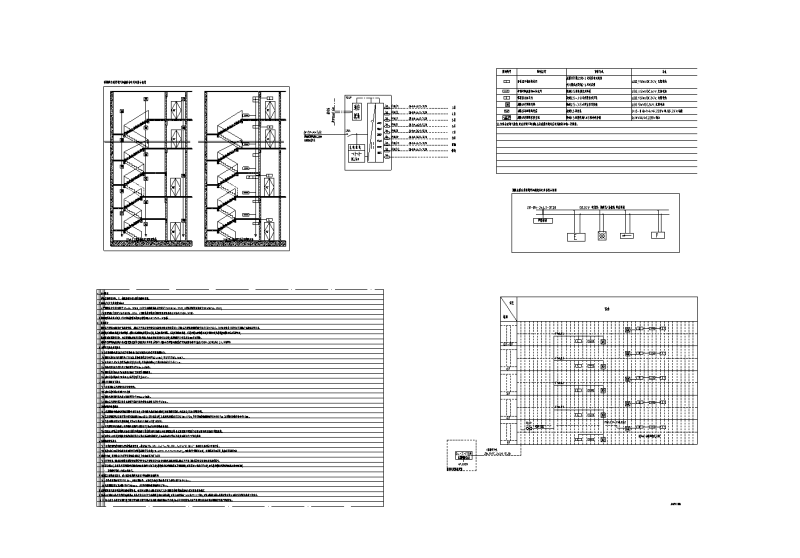

应急照明系统图 -
低压柜系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：16.76 MB
- 收藏次数：0
-
文件名称：
附件-996876765590005557.rar
