中学宿舍楼维修改造给排水施工图纸cad平面图及系统图

资料简介
赚取积分

建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水
排水体制：雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
项目所在地：广东

设计总说明：1、项目概要：该项目为 中学宿舍楼维修改造给排水施工图 2018 ，项目包括：E栋宿舍楼维修改造，属于多层民用建筑，建筑总面积：1592.6平方米，基底面积299.36平方米，地上1592.6平方米；C栋宿舍楼维修改造，属于多层民用建筑；建筑总面积：1448.1平方米，基底面积362.03平方米，地上1448.1平方米，建筑层数为4层，建筑高度为0.75 15.0米；D栋宿舍楼维修改造，属于多层民用建筑，建筑总面积：1152平方米，基底面积288.00平方米，地上1152平方米，建筑层数为4层，建筑高度为0.1 15.0米。该建筑采用钢筋砼框架结构，耐火等级为二级。

2、设计范围：给排水系统设计

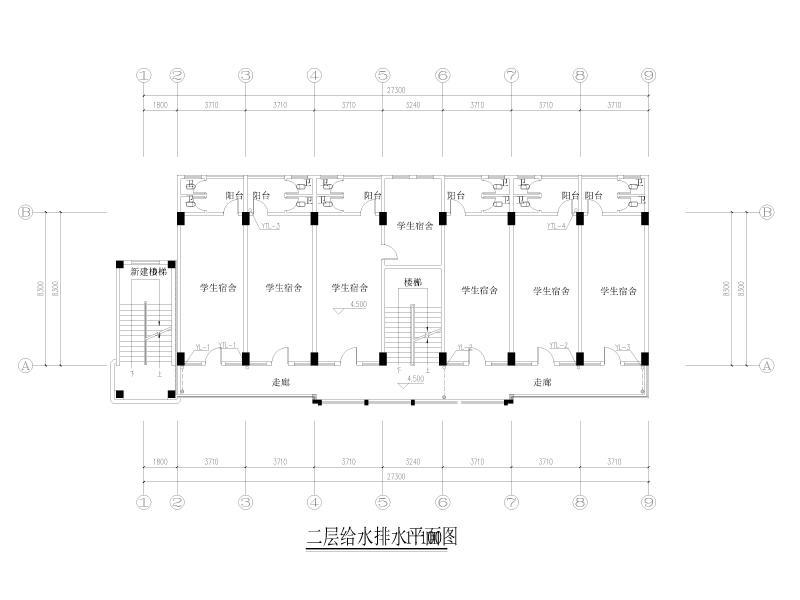

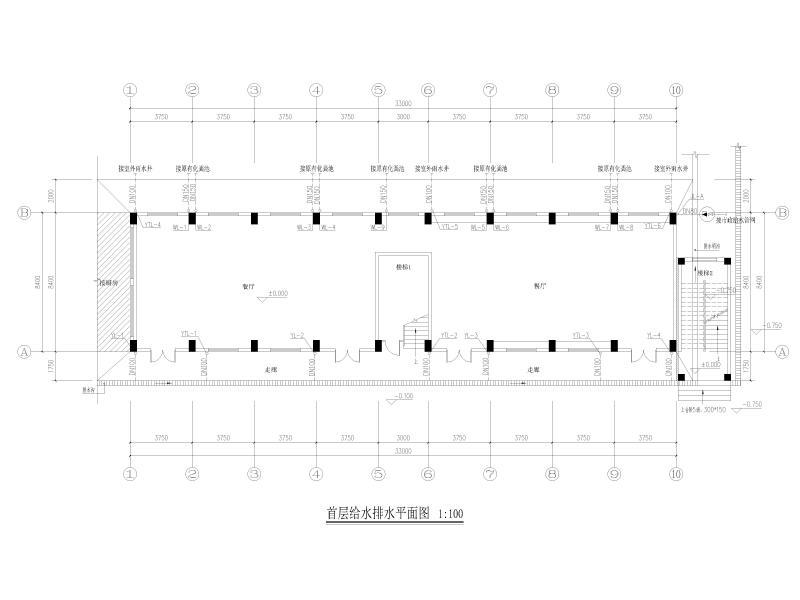

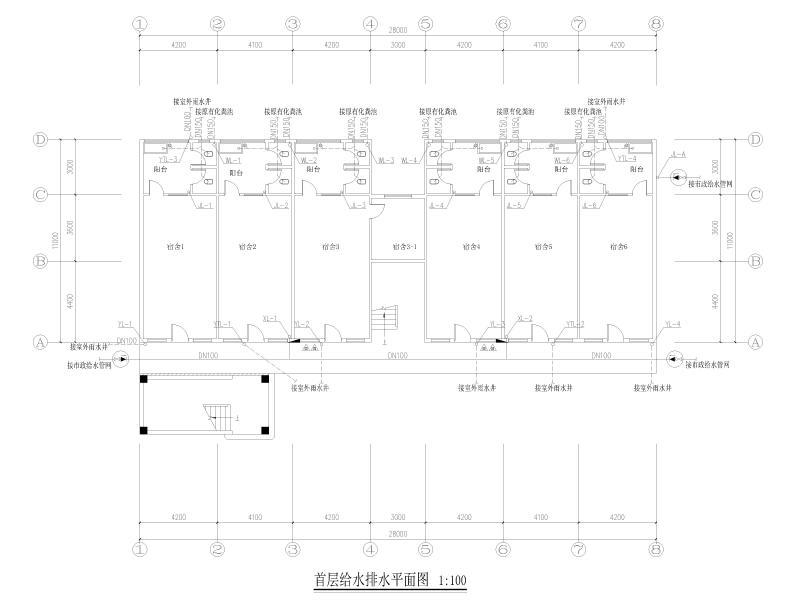

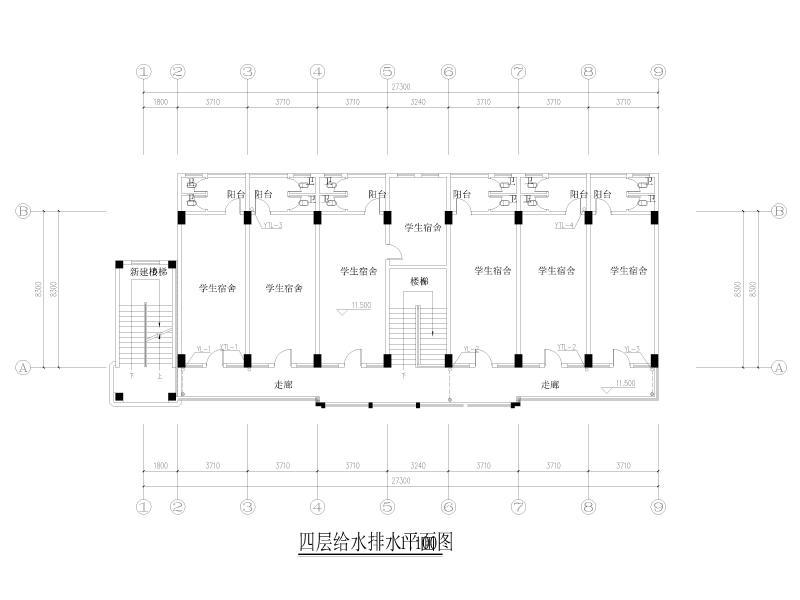

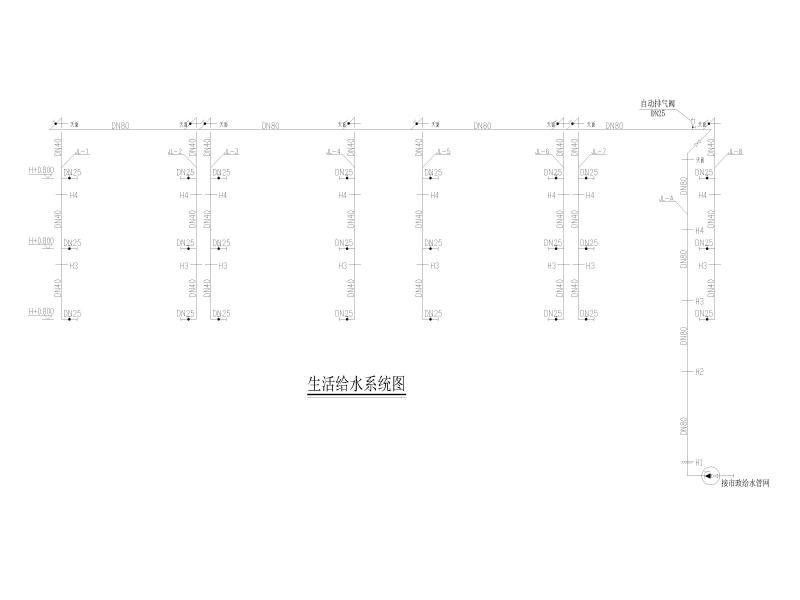

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
