21层国内丰台区黄土岗居住项目住宅楼暖通设计施工大样图
-
设计详细说明：有
-
建筑类别：住宅
-
建筑设计面积：26895.15平方米
-
建筑地上层数：21层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
设计内容：通风,采暖,防排烟
-
冷热源：锅炉
-
采暖系统：散热器供暖
-
项目所在地：北京
该项目为北京市丰台区黄土岗居住项目一期工程13号住宅楼，本楼总建筑面积26895.15平方米， 其中地上25576.86平方米。地上21层、地下2层。其地上建筑为住宅和配套商业，地下为物业用房，战时为人员掩蔽工程，防化等级为5级。本小区最高建筑为21层。

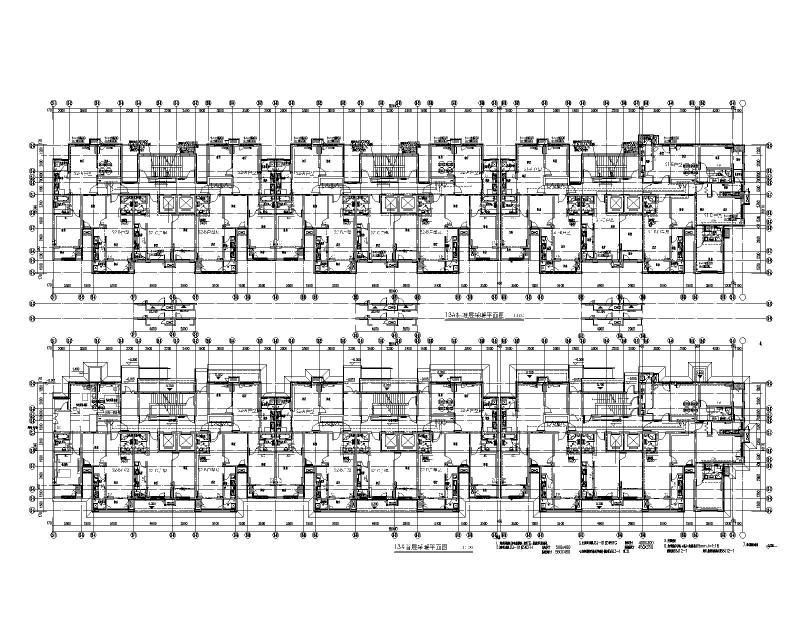

采暖平面图

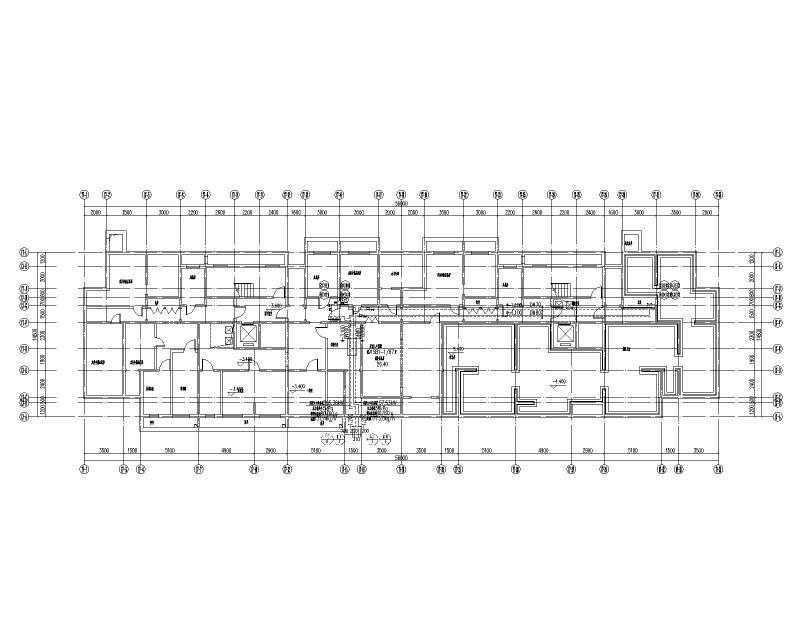

地下一层采暖平面图

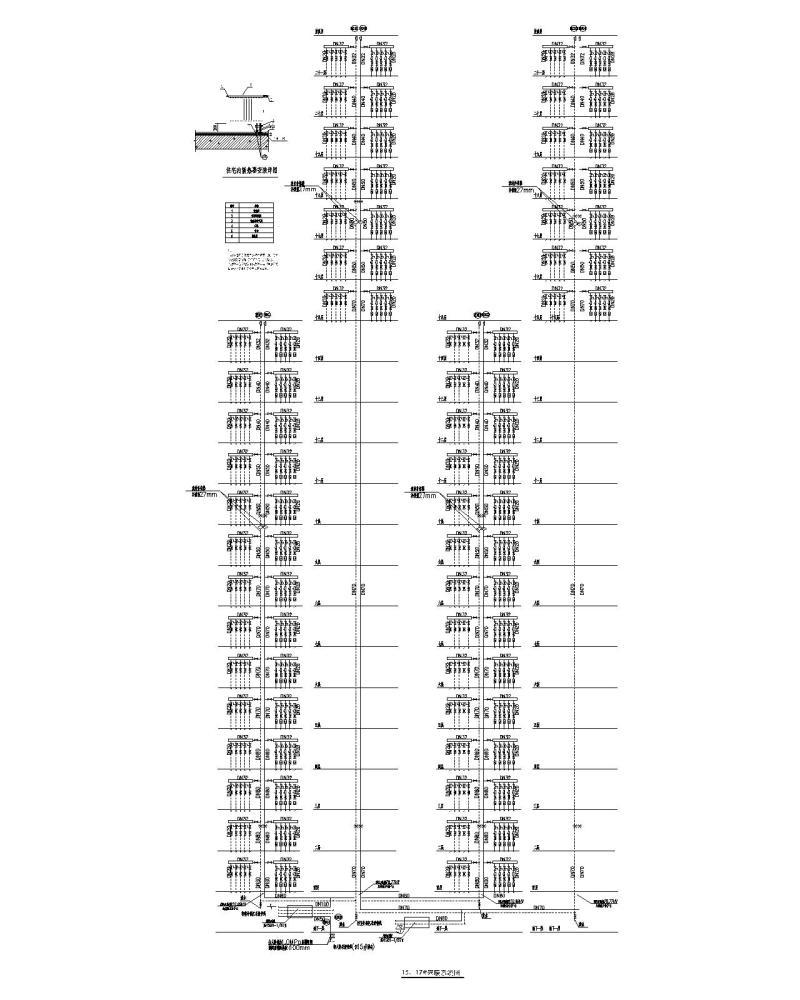

采暖系统图
防排烟系统图

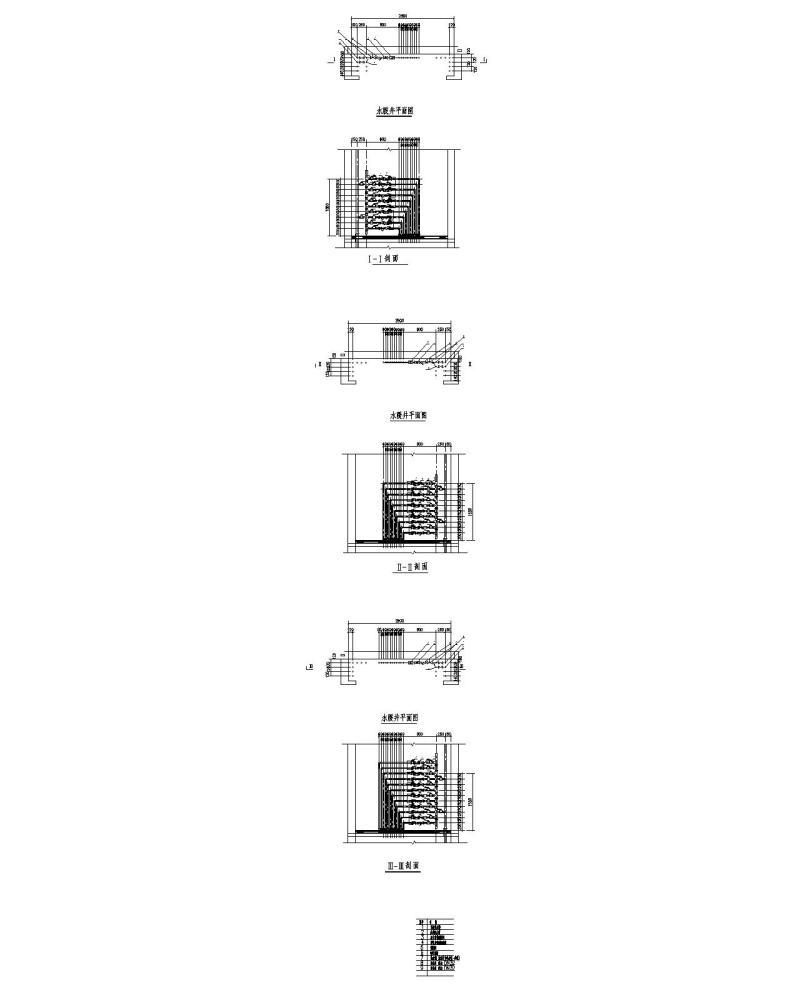

大样图
总缩略图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
住宅楼施工设计 - 1 -
住宅楼施工设计 - 2 -
住宅楼施工设计 - 3 -
住宅楼施工设计 - 4 -
住宅楼施工设计 - 5 -
住宅楼施工设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
