3层科创中心孵化园给排水施工图纸cad平面图

  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:2999.23平方米
  • 建筑地上层数:3层
  • 图纸设计格式:CAD2000,PDF
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:广东
设计总说明:1、项目概要:该项目为 广东省科创中心孵化园 给排水施工图 2020 ;占地 2044.56 平方米,建筑性质为多层公建,最高建筑高度为 19.2 米,建筑总面积 2999.23 平方米。使用功能主要为: 办公 ,地上 3 层,抗震设防烈度 七 度。
2、设计范围:本项目建筑用地红线范围内的室内生活及消防给排水设计。其中包括:
1 冷水系统。
2 污水排水系统;废水排水系统。
3 雨水排水系统。
4 室内消火栓给水系统;建筑灭火器系统。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 二层给排水平面图
    二层给排水平面图

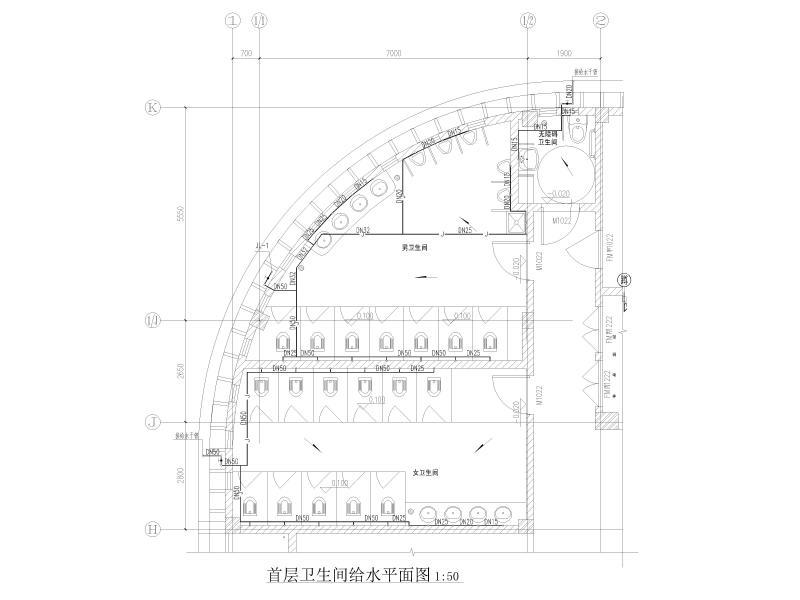

  • 首层卫生间给水平面图
    首层卫生间给水平面图

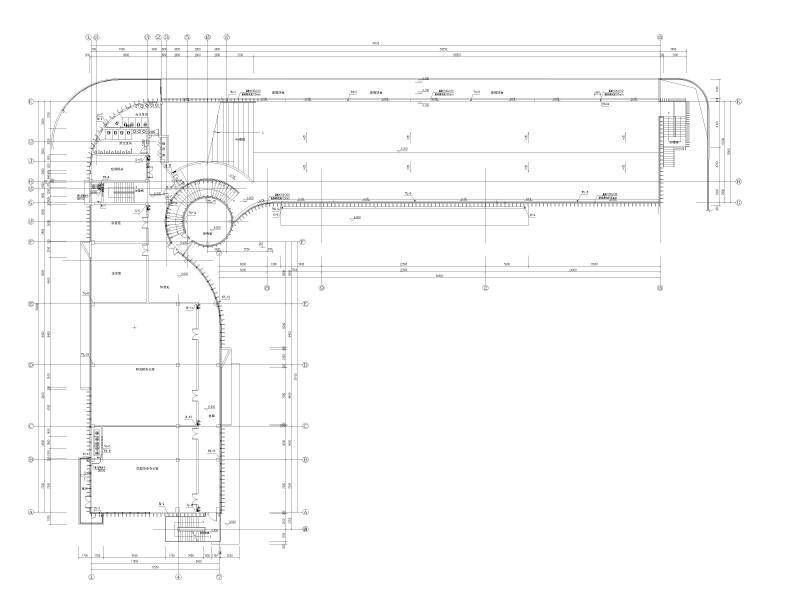

  • 屋顶给排水平面图
    屋顶给排水平面图

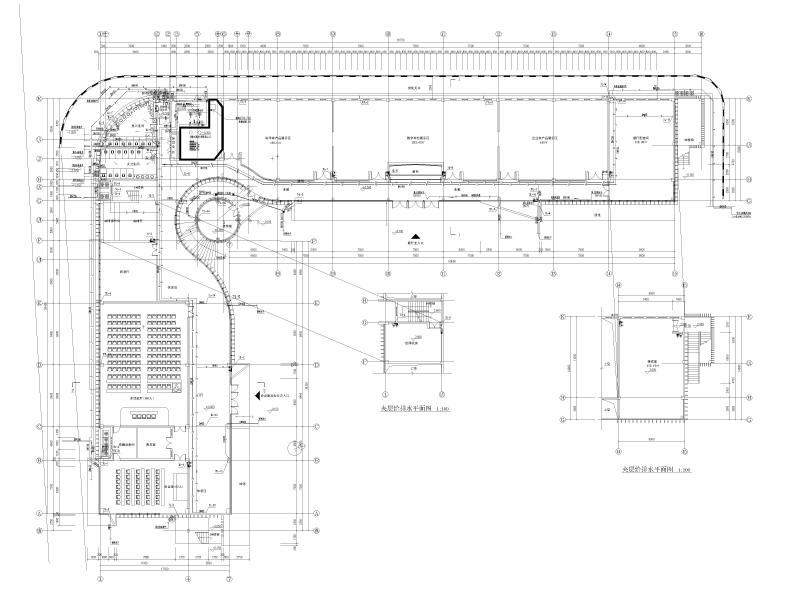

  • 一层给排水平面图
    一层给排水平面图

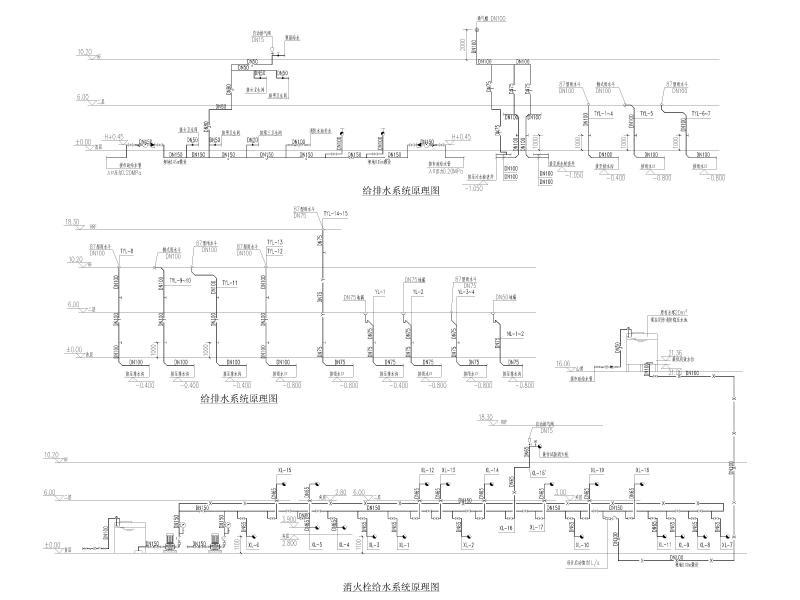

  • 消火栓给水系统原理图
    消火栓给水系统原理图
以上是部分截图,请下载附件后查看完整高清内容
